Axis M7001 Installation Guide

Página 86 AXIS M7001 Guía de instalación

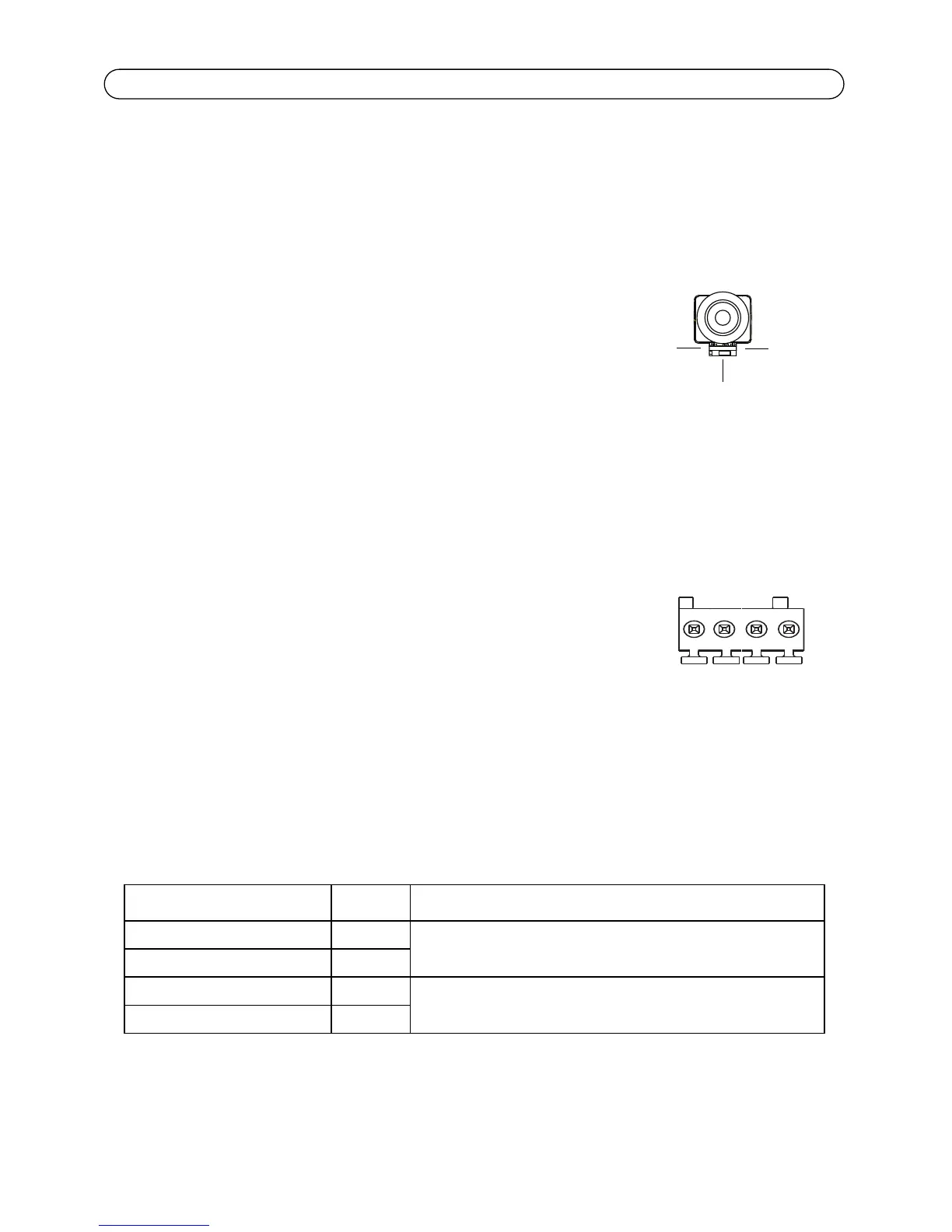

Conectores
Red y alimentación - Conector Ethernet RJ-45 compatible con la alimentación a través de
Ethernet (PoE clase 2). Se recomienda emplear cables blindados.
Entrada de vídeo - Para conectar una cámara analógica:
• Conector BNC. Utilice un cable de vídeo coaxial de 75
ohmios; la lontigud máxima recomendada del cable es de
250 metros.
Nota:
Si la fuente de vídeo se debe conectar en paralelo con otro
equipo mediante un adaptador BNC en T, deshabilite la
terminación de entrada ajustando el switch de
terminación de 75 ohmios a OFF (desactivado). De no
hacerse así, la calidad de imagen podría disminuir.
• Conector de 2,5 mm para teleobjetivo.
Conector RS-422/RS-485 - Interfaz de serie RS-485/422 con dos bloques de terminales de 2 pines
para conectar equipo auxiliar, como por ejemplo dispositivos PTZ (movimiento vertical, horizontal y
zoom).
El puerto serie RS-485/422 se puede configurar en los modos de puerto
siguientes:
• Puerto semidúplex RS-485 bidireccional para transmisión de
datos mediante dos hilos, un par RX/TX combinado.
• Puerto dúplex completo RS-485 bidireccional para transmisión
de datos mediante cuatro hilos, un par RX y un par TX.
• Puerto RS-422 unidireccional para transmisión o recepción de
datos mediante dos hilos, par RX o TX.
• Puerto dúplex completo RS-422 bidireccional para transmisión
de datos (punto a punto) mediante cuatro hilos, un par RX y un
par TX.
Función Contacto Notas
RS 485/422TX(A) 1 Par TX para RS-422 y RS-485 de 4 hilos
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Par RX para todos los modos (RX/TX combinado para RS-485 de
2 hilos)
RS-485B alt RS-485/422RX(B) 4
ONOFF
Swtich de terminación
de 75 ohmios
Conector BNC
4 321
TX
RX/TX

Axis M7001 Specifications

General

Cable length	1.5 m

Weight and Dimensions

Weight	82 g
Dimensions (WxDxH)	37.4 x 101 x 30.1 mm
