Installation du matériel
Important !
Le boîtier du système AXIS M7014/M7010 n’est pas approuvé pour une utilisation à l’extérieur ; le
produit doit être uniquement installé en intérieur.
Remarques :
• Le système AXIS M7014/M7010 peut être placé sur une surface plane ou il peut être monté. Reportez-vous
aux instructions de montage ci-dessous.
• Sortez les patins de protection de leur emballage et collez-les sur le dessous de l’encodeur vidéo pour éviter
de rayer la surface sur laquelle l’encodeur vidéo est placé.
Montage de l’encodeur vidéo (AXIS M7014)
L’encodeur vidéo est fourni avec un kit de montage contenant des vis et des chevilles pour la
fixation de l’encodeur vidéo sur un mur en béton :
1. Placez l’encodeur vidéo contre le mur et marquez l’emplacement des quatre trous de fixation
(voir l’image à la page 20).
2. Percez les quatre trous de fixation.
3. Insérez les chevilles fournies dans le mur et fixez l’encodeur vidéo au mur à l’aide des vis
fournies.
Montage de l’encodeur vidéo (AXIS M7010)
L’encodeur vidéo est fourni avec un kit de montage contenant des supports et des vis. L’appareil
peut être monté dans un rack ou sur un mur.
Après avoir retiré les 4 vis, fixez le support de fixation à l’encodeur vidéo à un angle adapté pour
une installation dans un rack standard 1U 19 pouces (482,6 mm) ou sur un mur.

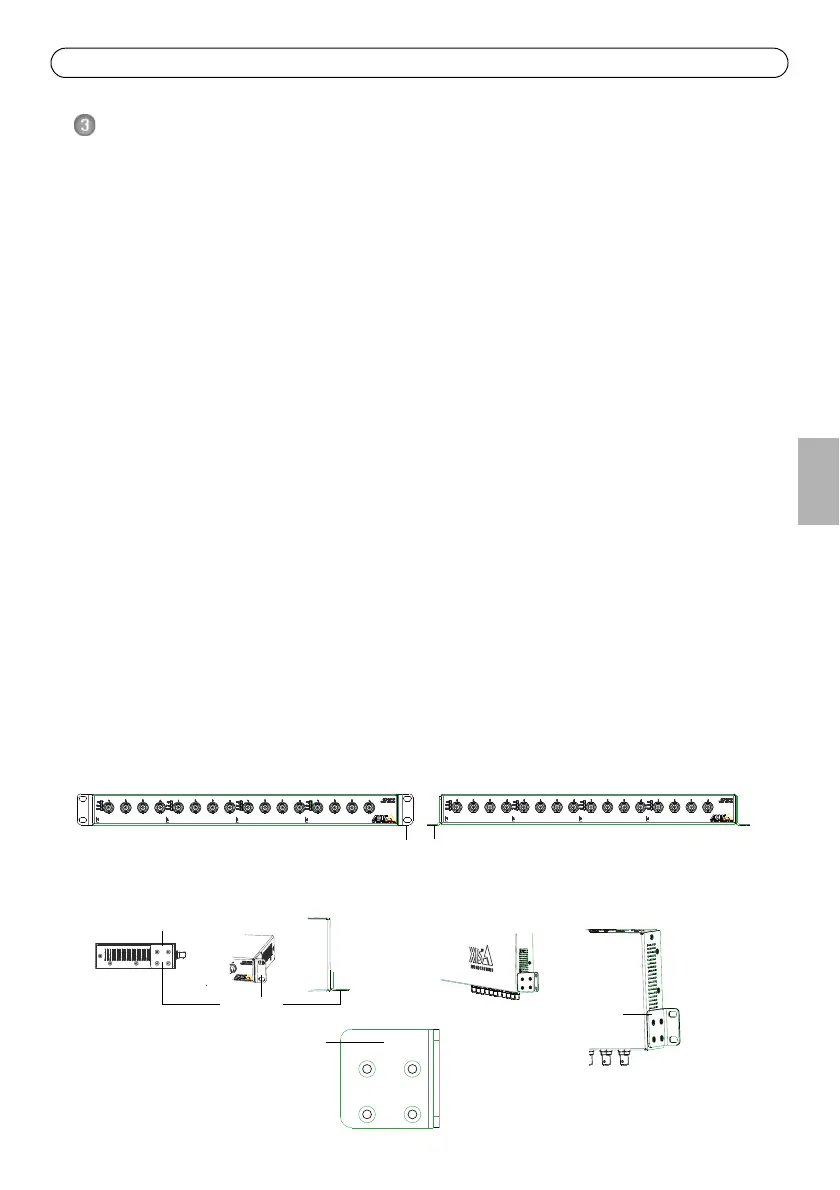

AXIS M7010 sur un mur AXIS M7010 dans le rack
Groupe 1
Groupe 2 Groupe 3
Groupe 4
Position du support pour un montage sur rack
Dispositif
Position du support pour un montage mural
Dans ce sens
Dans ce sens (vers le haut)
Support de fixation
Dans ce sens
(vers le haut)
(vers le haut)
