Guía de instalación de la AXIS M7014/M7010 Página 79
ESPAÑOL

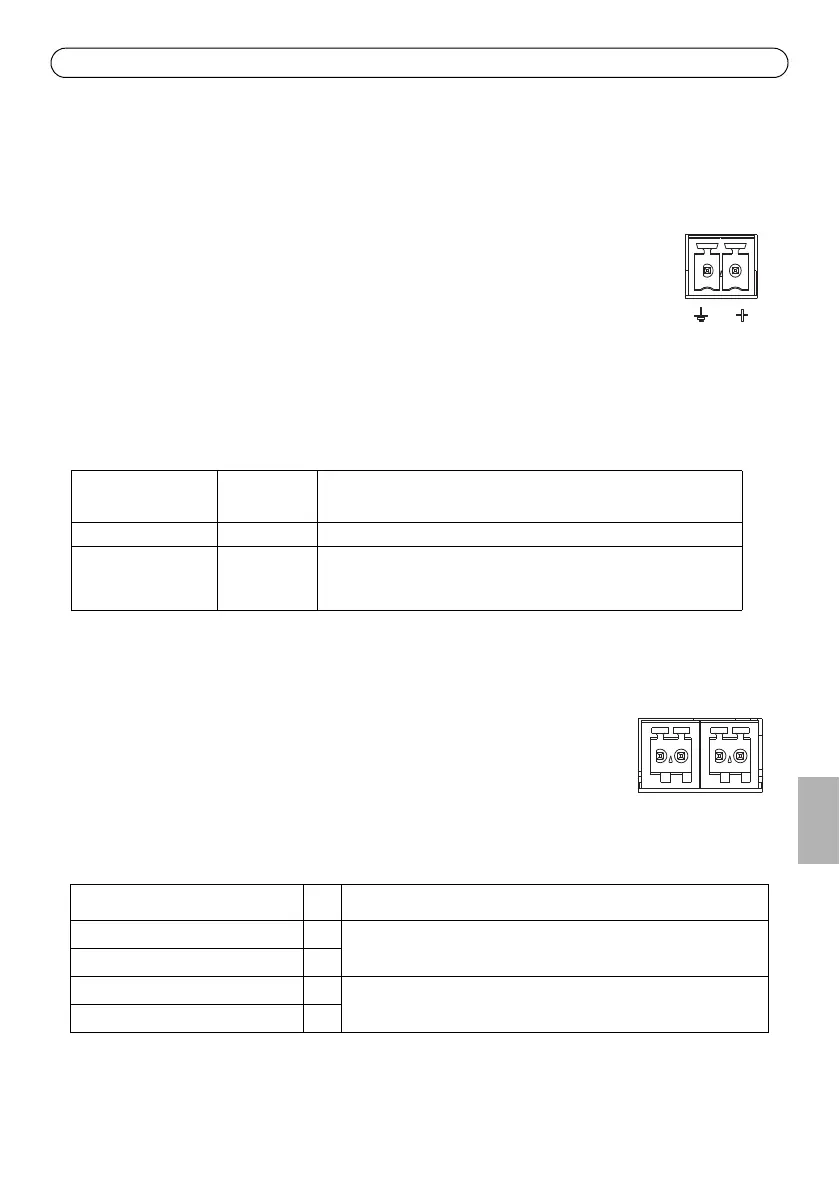

Conectores de la unidad
Conector de red - Conector Ethernet RJ-45. Admite alimentación a través de Ethernet (PoE)
clase 3: 12,95 W máximo. Se recomienda emplear cables blindados.
Conector de entrada de alimentación - Bloque de terminales de 2 pines para
entrada de alimentación desde el adaptador de corriente suministrado o una fuente
de alimentación externa.
Las alternativas de fuentes de alimentación externas son:
1. PS-K proporcionada por Axis con n
o
de parte P/N 34987 (AXIS M7014).
2. PS-K proporcionada por Axis con n
o
de parte P/N 42118 (AXIS M7010).
3. Una fuente de alimentación limitada externa de 8-20 V CC con salida máxima de 5 A.
Conector RS-485/RS-422 - Dos bloques de terminales de 2 pines para la interfaz en serie RS-485/
RS-422 utilizada para controlar equipos auxiliares, como por ejemplo, dispositivos PTZ.
El puerto enserie RS-485/RS-422 se puede configurar para admitir:
• RS-485 de dos cables, semidúplex
• RS-485 de cuatro cables, dúplex completo
• RS-422 de dos cables, símplex
• RS-422 de cuatro cables, dúplex completo, con comunicación
punto a punto
Ranura para tarjeta de memoria microSD - Se pueden usar tarjetas de memoria microSD para
grabación local con almacenamiento extraíble.
Función Número de
pin
Descripción
Masa 1 Masa
Alimentación de CC 2 Entrada de alimentación 8-20 V CC
7 W como máximo (AXIS M7014)
28 W como máximo (AXIS M7010)
Función Pin Notas
RS-485/RS-422 RX/TX A 1 (RX) Para RS-485/RS-422 dúplex completo
(RX/TX) Para RS-485 semidúplex
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3 (TX) Para RS-485/RS-422 dúplex completo
RS-485/RS-422 TX B 4
1 2
RS-485/422
RS-485/422
RX/TX
RX/TX
1 2 3 4
T X
