Axis M7014 Installation Guide

AXIS M7014/M7010 Guide d’installation Page 31
FRAN
Ç
AIS

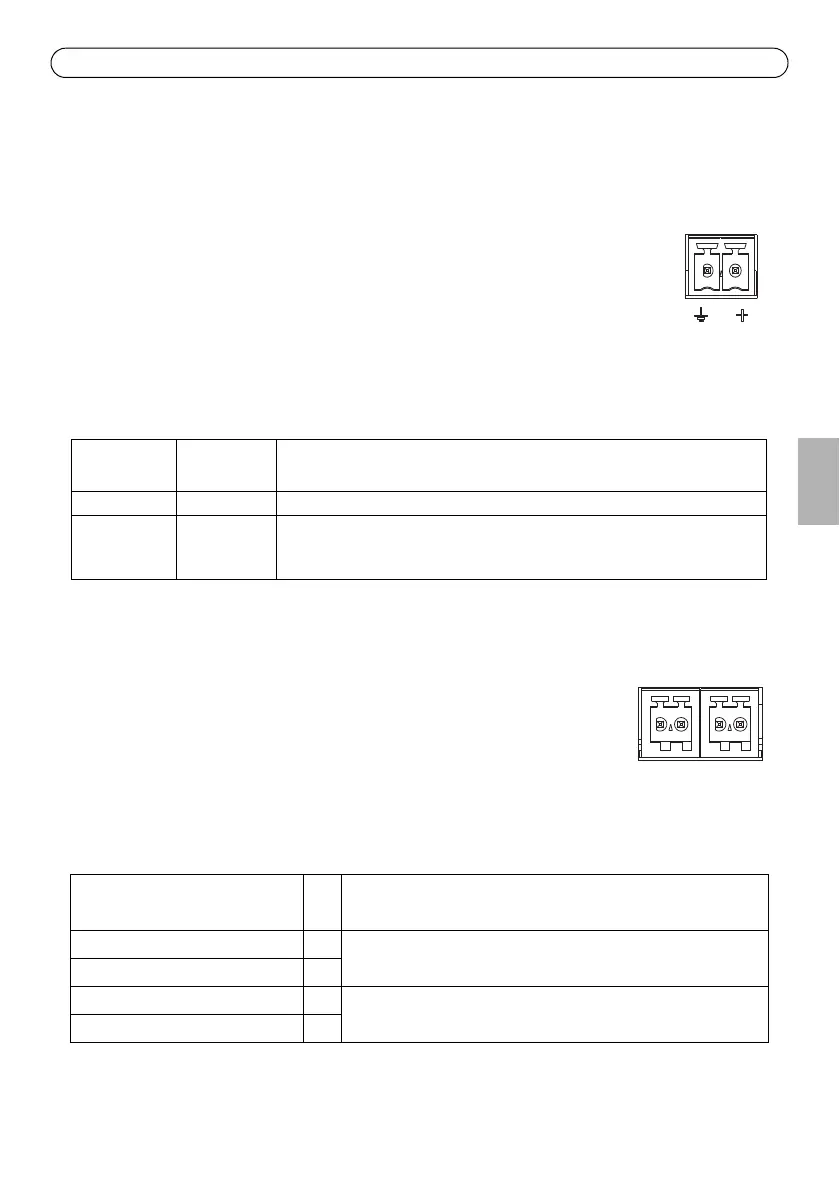

Connecteurs de l’appareil
Connecteur réseau - Connecteur Ethernet RJ-45. Prend en charge l’alimentation par Ethernet
(PoE) Classe 3 - max 12,95 W. Il est recommandé d’utiliser des câbles blindés.
Connecteur d’alimentation - Bloc terminal à 2 broches utilisé pour la puissance
d’entrée de l’adaptateur secteur fourni ou du bloc d’alimentation externe.
Les alternatives pour l’alimentation externe sont les suivantes :
1. Alimentation PS-K référence 34987 fournie par Axis (AXIS M7014).
2. Alimentation PS-P référence 42118 fournie par Axis (AXIS M7010).
3. Une source d’alimentation limitée 8 à 20 V CC avec un courant de sortie maximum de 5 A.
Connecteur RS-485/RS-422 - Deux blocs terminaux à 2 broches pour l’interface série RS-485/RS-
422 utilisée pour le contrôle des équipements auxiliaires (appareils PTZ, etc.).
Le port série RS-485/-422 peut être configuré pour la prise en charge des
dispositifs suivants :
• RS-485 semi-duplex sur deux fils
• RS-485 duplex intégral sur quatre fils
• RS-422 simplex sur deux fils
• RS-422 duplex intégral sur quatre fils pour communication point
à point
Logement de carte micro SD - La carte micro SD peut être utilisée pour l’enregistrement local
avec stockage amovible.
Fonction Numéro de
broche
Description
GND (Terre) 1 Mise à la terre
Alimentation
CC
2 Puissance d’entrée 8 à 20 V CC
max. 7 W (AXIS M7014)
max. 28 W (AXIS M7010)
Fonction Bro
che
Remarques
RS-485/RS-422 RX/TX A 1 (RX) Pour RS-485/RS-422 duplex intégral
(RX/TX) Pour RS-485 semi-duplex
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3 (TX) Pour RS-485/RS-422 duplex intégral
RS-485/RS-422 TX B 4
1 2
RS-485/422
RS-485/422
RX/TX
RX/TX
1 2 3 4
T X

Axis M7014 Specifications

General

Motion JPEG frame rate	15 fps
Maximum video resolution	720 x 576 pixels
PTZ control	Yes
Flash memory	128 MB
Image settings	Brightness, Color, Compression, Contrast, Mirroring, Privacy mask, Rotation
Internal memory	512 MB
Angle of rotation	270 °
Built-in processor	ARTPEC-4
Security algorithms	802.1x RADIUS
Supported network protocols	IPv4/v6, HTTP, HTTPS, IEEE 802.1X QoS 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
Copper ethernet cabling technology	100BASE-TX, 10BASE-T
BNC input ports	4
I/O terminal ports	-
Ethernet LAN (RJ-45) ports	1
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	20 - 80 %
Power requirements	8-20 V DC
Power consumption (typical)	7 W
Certification	EN 55022 B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN61000-6-1, EN61000-6-2, EN 60950-1, C-tick AS/NZS CISPR 22, FCC Part 15 B B, ICES-003 B, VCCI B, KCC B, UL/IEC/EN 60950-1

Weight and Dimensions

Weight	570 g
Dimensions (WxDxH)	172 x 109 x 37 mm
