Axis M7014 Installation Guide

AXIS M7014/M7010 Installationsanleitung Seite 37
DEUTSCH
Installieren der Hardware.
Wichtig!
Das Gehäuse des AXIS M7014/M7010 ist nicht für den Einsatz im Außenbereich geeignet; das Gerät
darf nur in Innenräumen installiert werden.
Hinweise:
• Das AXIS M7014/M7010 kann einfach auf eine flache Oberfläche gestellt oder montiert werden.
Anweisungen zur Montage finden Sie weiter unten.
• Drücken Sie die Schutz-Pads aus und stecken Sie diese an die Unterseite des Video Encoders, um Kratzer
auf der Oberfläche des Platzes an dem der Video Encoder platziert wird, zu vermeiden.
Video Encoder montieren (AXIS M7014)
Der Video-Encoder wird mit einem Montagesatz mit Schrauben und Dübeln zum Befestigen des
Video-Encoders an einer Betonwand geliefert:
1. Platzieren Sie den Video Encoder gegen eine Wand und makieren Sie die 4 Löcher (siehe
Abbildung auf Seite 36)
2. Bohren Sie die 4 Montagelöcher.
3. Fügen Sie die beigelieferten Wandstecker in die Wand ein und befestigen Sie den Video Encoder
mittels den beigelieferten Schrauben an die Wand.
Video Encoder montieren (AXIS M7010)
Der Video Encoder wird mit einem Montage-kit geliefert, das Bügel und Schrauben enthält. Die
Einheit kann in einem Rack oder auf einer Wand montiert werden.
Nachdem Sie die 4 Schrauben entfernt haben, bringen Sie die Montagehalterung so an das diese als
Wandhalterung wie auch als 1 U, 19", Rackhalterung dienen kann.

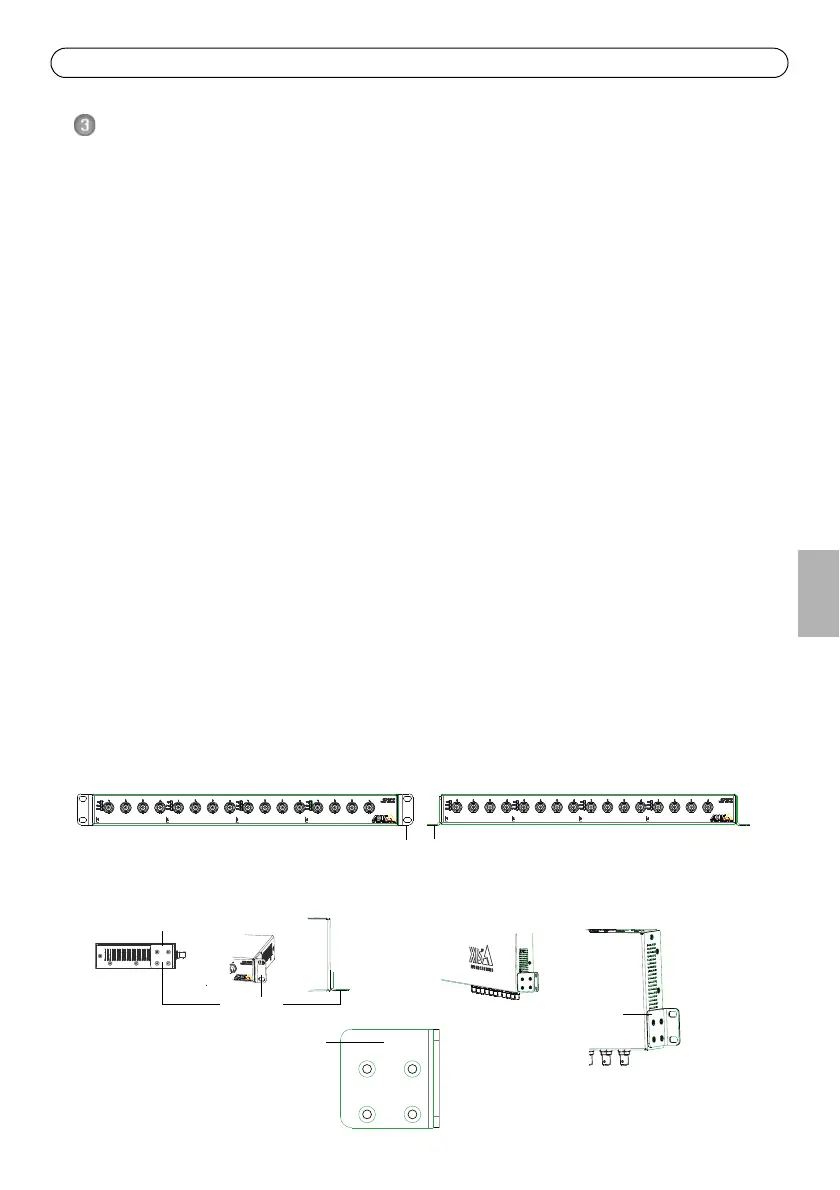

AXIS M7010 an der Wand AXIS M7010 im Rack
Gruppe 1
Gruppe 2 Gruppe 3
Gruppe 4
Bügelposition für die Rackmontage
Bügel
Bügelposition für die Wandmontage
Diese Seite oben
Diese Seite oben
Montagehalterung
Diese Seite oben

Axis M7014 Specifications

General

Motion JPEG frame rate	15 fps
Maximum video resolution	720 x 576 pixels
PTZ control	Yes
Flash memory	128 MB
Image settings	Brightness, Color, Compression, Contrast, Mirroring, Privacy mask, Rotation
Internal memory	512 MB
Angle of rotation	270 °
Built-in processor	ARTPEC-4
Security algorithms	802.1x RADIUS
Supported network protocols	IPv4/v6, HTTP, HTTPS, IEEE 802.1X QoS 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
Copper ethernet cabling technology	100BASE-TX, 10BASE-T
BNC input ports	4
I/O terminal ports	-
Ethernet LAN (RJ-45) ports	1
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	20 - 80 %
Power requirements	8-20 V DC
Power consumption (typical)	7 W
Certification	EN 55022 B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN61000-6-1, EN61000-6-2, EN 60950-1, C-tick AS/NZS CISPR 22, FCC Part 15 B B, ICES-003 B, VCCI B, KCC B, UL/IEC/EN 60950-1

Weight and Dimensions

Weight	570 g
Dimensions (WxDxH)	172 x 109 x 37 mm
