Axis M7014 Installation Guide

Guida all'installazione di AXIS M7014/M7010 Pagina 63
ITALIANO
Connettori
Connettore di rete - Connettore Ethernet RJ-45. Supporto per Power over Ethernet (PoE) Classe 3
- Max 12,95 W. Si consiglia l'uso di cavi schermati.
Morsettiera di alimentazione - Morsettiera a 2 pin utilizzata per l’ingresso
dall'adattatore di alimentazione fornito o come alimentatore esterno.
Gli alimentatori esterni utilizzabili sono i seguenti:
1. Il modello Axis PS-K, codice 34987 (AXIS M7014)
2. Il modello Axis PS-P, codice 42118 (AXIS M7010)
3. Una sorgente di alimentazione a 8-20 V CC con corrente di uscita massima pari a 5 A
connettore RS-485/RS-422 - Due morsettiere da 2 pin per l'interfaccia seriale RS-485/R-422,
utilizzate per il controllo di dispositivi ausiliari come le telecamere PTZ.
La porta seriale RS-485/RS-422 può essere configurata per supportare:
• RS-485 a due fili, half-duplex
• RS-485 a quattro fili, full-duplex
• RS-422 a due fili, simplex
• Comunicazione full-duplex punto a punto con RS-422 a quattro
fili
Slot per scheda di memoria microSD - La scheda di memoria microSD può essere utilizzata come
unità di memorizzazione rimovibile per la registrazione locale.
Connettore BNC - Può essere collegato a un cavo video coassiale da 75 Ohm (della lunghezza
massima di 250 metri).

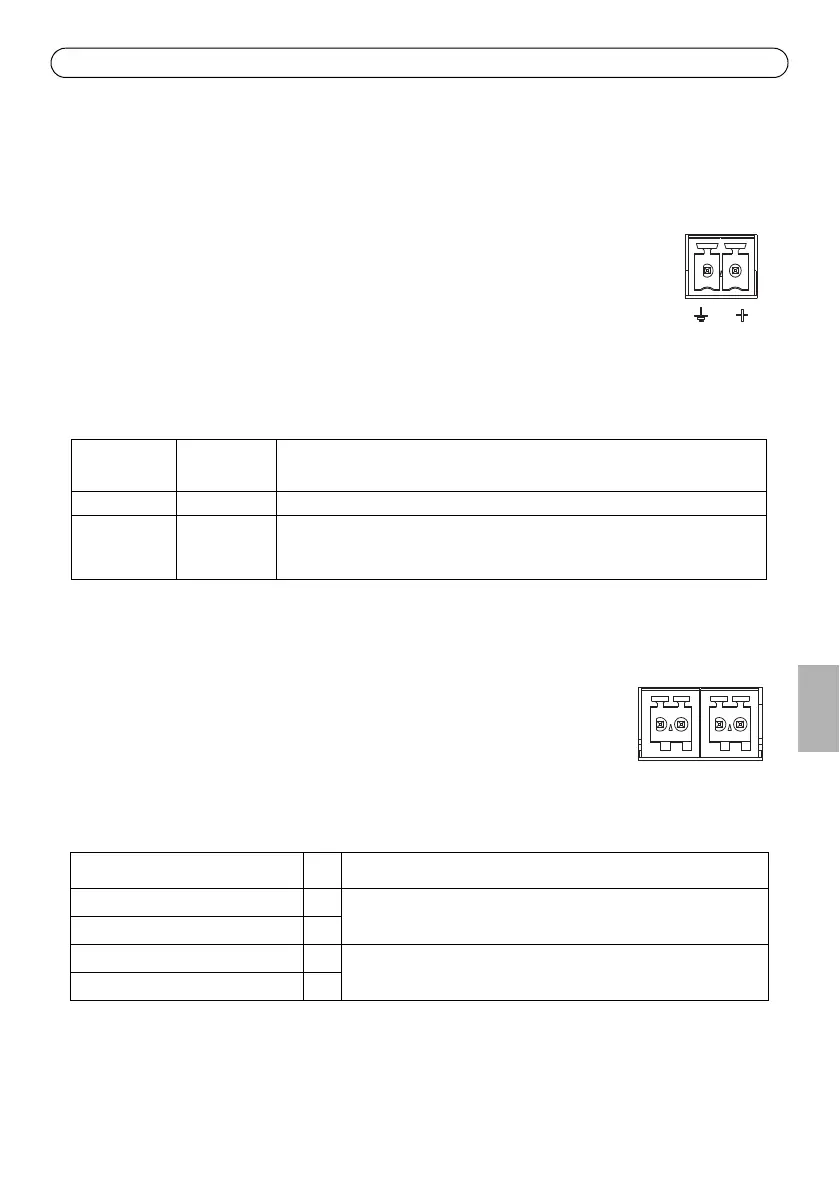

Funzione Numero
pin
Descrizione
GND 1 Terra
Alimentazio
ne CC
2 Ingresso alimentazione, 8-20V CC
max 7W (AXIS M7014)
max 28W (AXIS M7010)
Funzione Pin Note
RS-485/RS-422 RX/TX A 1 (RX) per RS-485/RS-422 full-duplex
(RX/TX) per RS-485 half-duplex
RS-485/RS-422 RX/TX B 2
RS-485/RS-422 TX A 3 (TX) per RS-485/RS-422 full-duplex
RS-485/RS-422 TX B 4
1 2
RS-485/422
RS-485/422
RX/TX
RX/TX
1 2 3 4
T X

Axis M7014 Specifications

General

Motion JPEG frame rate	15 fps
Maximum video resolution	720 x 576 pixels
PTZ control	Yes
Flash memory	128 MB
Image settings	Brightness, Color, Compression, Contrast, Mirroring, Privacy mask, Rotation
Internal memory	512 MB
Angle of rotation	270 °
Built-in processor	ARTPEC-4
Security algorithms	802.1x RADIUS
Supported network protocols	IPv4/v6, HTTP, HTTPS, IEEE 802.1X QoS 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
Copper ethernet cabling technology	100BASE-TX, 10BASE-T
BNC input ports	4
I/O terminal ports	-
Ethernet LAN (RJ-45) ports	1
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	20 - 80 %
Power requirements	8-20 V DC
Power consumption (typical)	7 W
Certification	EN 55022 B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN61000-6-1, EN61000-6-2, EN 60950-1, C-tick AS/NZS CISPR 22, FCC Part 15 B B, ICES-003 B, VCCI B, KCC B, UL/IEC/EN 60950-1

Weight and Dimensions

Weight	570 g
Dimensions (WxDxH)	172 x 109 x 37 mm
