AXIS P1368-E Network Camera
Acerca de los conectores de E/S
Utilice el conector de E/S con dispositivos externos en combinación con, por ejemplo, alarmas
antimanipulación, detección de movimiento, activación de eventos y noticaciones de alarma.
Además del punto de referencia de 0 V CC y la alimentación (salida de CC), el conector de E/S
ofrece una interfaz para:
Salida digital - Conectar dispositivos externos como relés y LED. Los dispositivos conectados
se pueden activar mediante la interfaz de programación de aplicaciones VAPIX® o en la página
web del producto.
Entrada digital - Conectar dispositivos que puedan alternar entre circuitos cerrados y abiertos, por
ejemplo, sensores PIR, contactos de puertas y ventanas o detectores de cristales rotos.

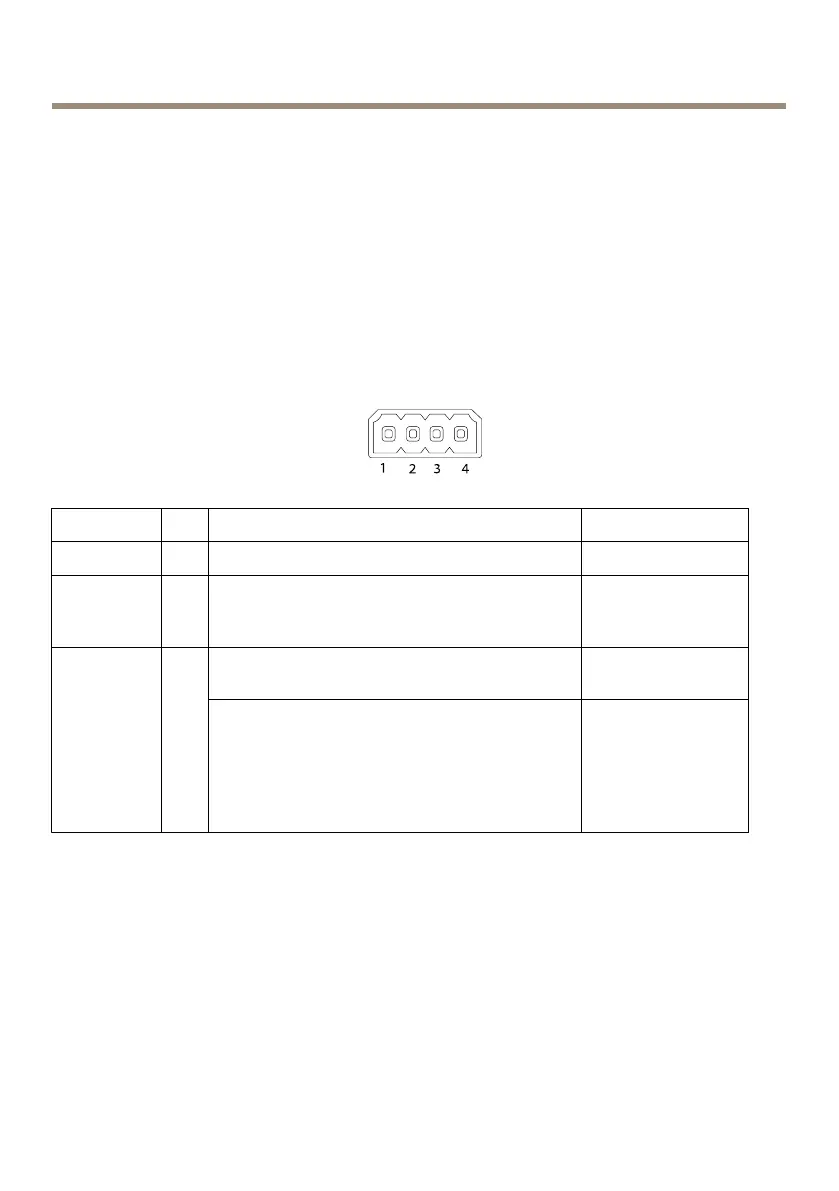

Bloque de terminales de 4 pines
Función
Pin Notas
Especicaciones
0 V CC (-)
1
Tierra CC 0 V CC
Salida de CC
2
Se puede utilizar para conectar el equipo auxiliar.
Nota: Este pin solo se puede utilizar como salida
de alimentación.
12 V CC
Carga máx. = 50 mA
Congurable
(entrada o
salida)
3–
4
Entrada digital: Conéctela al pin 1 para activarla, o
bien déjela suelta (sin conectar) para desactivarla.
0 a 30 V CC máx.
Salida digital: Conectada al pin 1 cuando se activa,
suelta (sin conectar) cuando está desactivada. Si
se utiliza con una carga inductiva (por ejemplo,
un relé), debe conectarse un diodo en paralelo
a la carga como protección ante transitorios de
tensión.
De 0 a 30 V CC máx.,
colector abierto,
100 mA
116
