Página 100 Guía de instalación de Serie de cámaras de red AXIS P33-VE

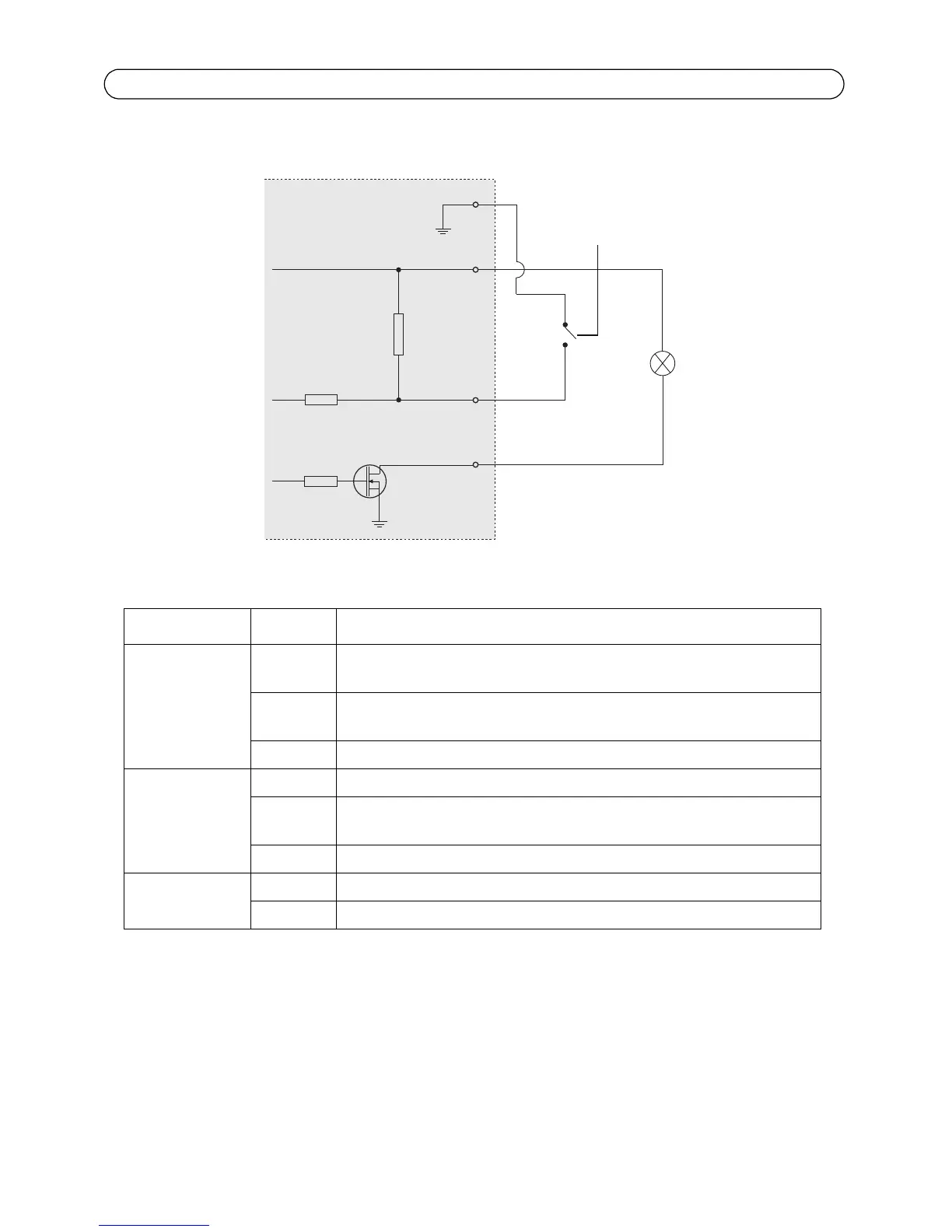

El diagrama de conexiones siguiente ofrece un ejemplo de cómo conectar un dispositivo auxiliar a
la AXIS P3343-VE/P3344-VE/P3346-VE/P3367-VE.
Indicadores LED
LED Color Indicación
Red Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para
indicar actividad en la red.
Ámbar Fijo para indicar conexión a una red de 10 Mbit/s. Parpadea para indicar
actividad en la red.
Unidad Desconexión de la red.
Estado Verde Verde fijo para indicar funcionamiento normal.
Ámbar Fijo durante el inicio; parpadea una vez durante el restablecimiento de los
valores originales o al restaurar la configuración.
Rojo Parpadeo lento si no se puede realizar una actualización.
Alimentación Verde Funcionamiento normal.
Ámbar Parpadea en verde/ámbar durante la actualización del firmware.
1
2
E.g. push button
3
4
3.3V
max. 50mA
D
S
G
