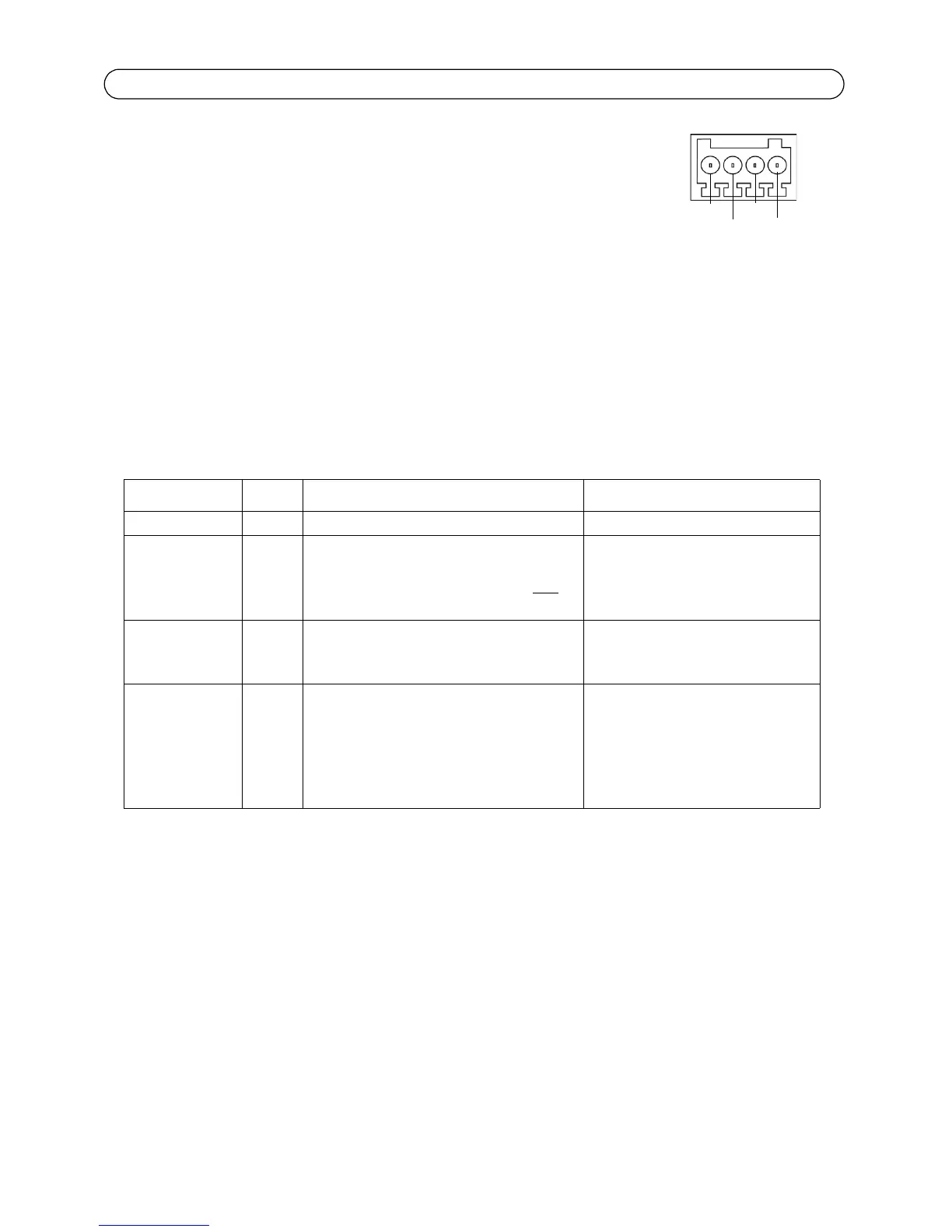

Pagina 80 Guida all'installazione di Telecamere di rete serie AXIS P33-VE
Morsettiera I/O - Usato per applicazioni specifiche, come Motion Detection,
l'attivazione di eventi, la registrazione temporizzata e le notifiche di allarme.
Oltre a fungere da connettore di alimentazione ausiliario e pin di messa a
terra, può essere usato come interfaccia per:
• 1 uscita digitale – Per collegare dispositivi esterni come relé o
LED. Le periferiche connesse possono essere attivate mediante API VAPIX® o i pulsanti
di controllo nella pagina Live View (Immagini dal vivo) oppure tramite Action Rule
(Regola di azione). L’uscita verrà visualizzata come attiva (visualizzata in System
Options > Ports & Devices) se è attivato il dispositivo di allarme.
• 1 ingresso digitale - Ingresso dell'allarme per collegare le unità che può passare dal
circuito chiuso al circuito aperto, ad esempio: PIR, contatti per porte/finestre e
rilevatori di effrazione dei vetri. La ricezione di un segnale provoca il cambiamento
dello stato e l'attivazione dell'ingresso (condizioni visualizzate in System Options >
Ports & Devices).
Funzione Pin Note Specifiche
GND 1 Terra
Alimentazione
a 3.3V DC
2 Il pin può essere utilizzato per
alimentare una periferica ausiliaria.
Nota: questo pin può essere usato solo
come uscita di alimentazione.
Carico massimo = 50mA
Ingresso
digitale
3 Collegare a terra (GND) per attivarlo
oppure lasciarlo isolato (o scollegato) per
disattivarlo.
Ingresso min = - 40V CC
Ingresso max = + 40V CC
Uscita digitale 4 Utilizza un transistor NFET open-drain
con connessione della fonte a terra. Se si
utilizza un relè esterno, è necessario
collegare un diodo in parallelo al carico
per proteggere la periferica da
sovratensioni transitorie.
Carico massimo = 100mA
Tensione massima = + 40V CC
