AXIS P5544 Installationsanleitung Seite 45
DEUTSCH
Mehrfachanschlusskabel (separat erhältlich)
Wenn Sie externe Geräte an das Axis Produkt anschließen, benötigen Sie ein
Mehrfachanschlusskabel (bei Axis erhältlich), damit der IP-Schutz des Produkts erhalten bleibt. Das
Mehrfachanschlusskabel können Sie von Ihrem Axis-Händler erwerben.
Verbinden Sie das Mehrfachanschlusskabel mit dem Mehrfachanschluss des Produkts, siehe
Abbildung auf Seite 43. Das Kabel verfügt über folgende Anschlüsse:

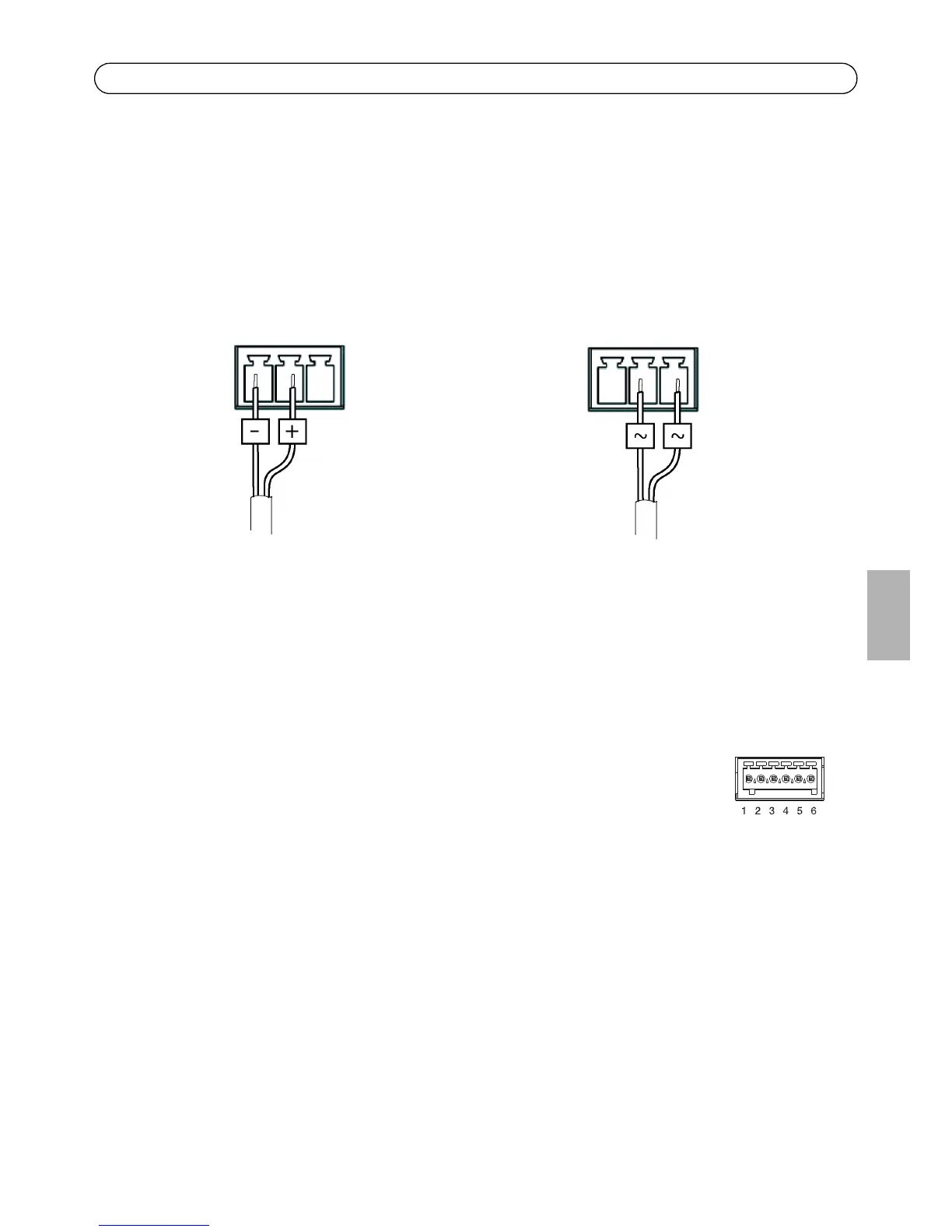

Stromversorgungsanschluss – 3-poliger Anschlussblock für Netzeingang.
Audio-Eingang (pink) – 3,5 mm-Anschluss für ein Monomikrofon oder ein Monoeingangssignal
(linker Kanal wird von einem Stereosignal benutzt).
Audioausgang (grün) – 3,5 mm-Audio-Ausgang (Leistungsstufe) zum Anschließen einer
Rundrufanlage (PA) oder eines Aktivlautsprechers mit integriertem Verstärker. Auch ein Kopfhörer
kann angeschlossen werden. Für den Audioausgang muss ein Stereostecker benutzt werden.
E/A-Anschluss – Wird z. B. für Bewegungserkennung, Ereignisauslösung,
Zeitrafferaufnahmen und Alarmbenachrichtigungen verwendet. Zusätzlich zu den
Anschlüssen für Zusatzstromversorgung und Masse (GND) fungiert der E/A-
Anschluss als Schnittstelle für:
• Digitaler Ausgang – Zum Anschluss externer Geräte wie Relais und LEDs. Die
angeschlossenen Geräte können über die VAPIX® API, die Ausgabeschaltflächen auf der
Live-Ansicht-Seite oder durch eine Aktionsregel aktiviert werden. Der Ausgang wird als
aktiv (siehe System Options > Ports & Devices> Port Status (Systemoptionen >
Schnittstellen und Geräte > Port-Status)) angezeigt, wenn die Alarmvorrichtung
eingeschaltet ist.
• Digitaler Eingang – Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem
und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Bewegungsmelder, Tür/
Fensterkontakte, Glasbruchmelder usw. Bei Empfang eines Signals ändert sich der Status,
und der Eingang wird aktiviert (siehe System Options > Ports & Devices > Port Status
(Systemoptionen > Schnittstellen und Geräte > Port-Status)).
