Seite 46 AXIS P5544 Installationsanleitung
Funktion Pol Hinweise Spezifikationen
Masse (GND) 1 Masse
3.3 V Gleich-
strom
2 Kann für die Stromversorgung von Zusatzgeräten verwendet
werden.
Hinweis: Dieser Anschluss kann nur
für die Stromversorgung
verwendet werden.
Max. Stromstärke =
250 mA
Konfigurier-
bar
(Ein- oder
Ausgang)
3-6 Digitaler Eingang – Zum Aktivieren mit dem Masseanschluss
(GND) verbinden oder zum Deaktivieren nicht anschließen.
0 bis +40 V Gleichstrom
Digitaler Ausgang – Interne Verbindung mit Masse, wenn
aktiviert; frei (nicht verbunden), wenn deaktiviert. Bei
Verwendung mit einem externen Relais muss als Schutz vor
Spannungsspitzen eine Diode parallel zur Last geschaltet
werden.
Max. Stromstärke = 100
mA
Max. Spannung = +40 V
Gleichstrom

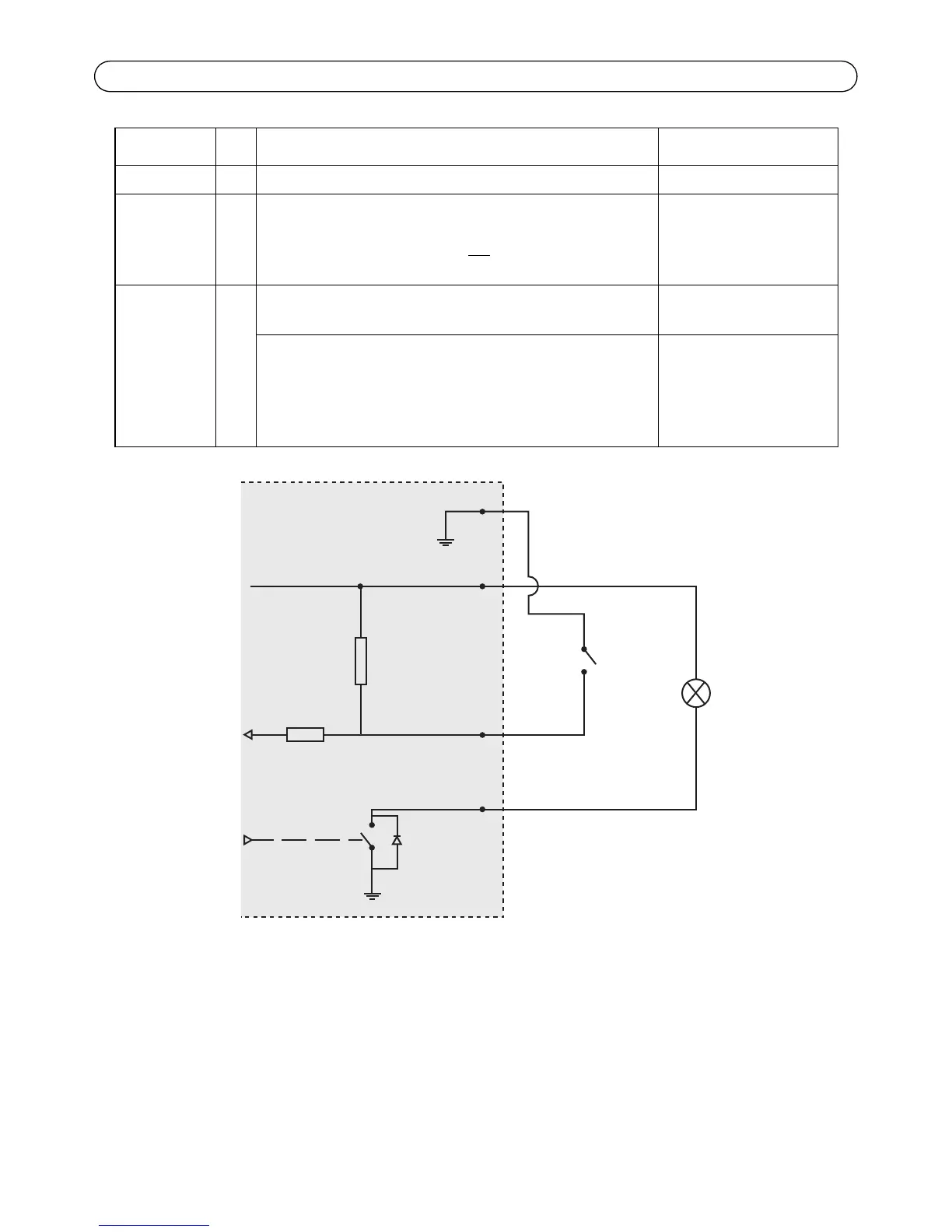

3.3 V max 250 mA
1
2
A
B
