AXIS P7224 Installationsanleitung Seite 47
DEUTSCH
Steuertaste - Mit dieser Taste wird der Video-Encoder auf die werkseitigen Standardeinstellungen
zurückgezusetzt. Siehe Seite 50.
Reset-Taste - Mit dieser Taste wird die Video-Encoder-Hardware neu gestartet. Siehe Seite 50.
Audio-Ein-/Ausgang - Zwei 3,5 mm Audio-Eingangsbuchsen und eine 3,5 mm Audio-
Ausgangsbuchse. Stereo Stecker müssen benutzt werden.
• Audioeingänge 1, 2: Mikrofon oder Leistungsstufeneingänge (Mono). Wahlweise steht
für das Mikrofon eine Vorspannung von 2,0 V, 2,5 V oder 3,0 V zur Verfügung.
• Audioausgang 1: Leistungsstufe Audioausgang (Mono) zum Anschluss einer
Lautsprecheranlage (PA-System) oder eines Aktivlautsprechers mit integriertem
Verstärker.
Für sichere Verbindungen ist die Verwendung von Gewindebuchsen empfehlenswert. In diesem Fall
müssen Sie die Audioanschluss-Muttern entfernen. Siehe
Hardwareübersicht,
auf Seite 38. Die
Buchsen sind kompatibel zu Anschlüssen mit M6 x 0,5-Gewinderingen.
Videoeingänge - - Das AXIS P7224 unterstützt vier Videoeingänge, die jeweils über Koaxial-/BNC-
Anschlüsse angeschlossen sind. Für physische Verbindungen über ein 75-Ohm-Koaxial-Videokabel
wird eine Länge bis maximal 250 Meter empfohlen.
Hinweis:
Für jeden Videoeingang kann der 75-Ohm-Videoanschluss auf der Produkt-Webseite unter
Video & Audio > Video Input > Video termination (Video-Eingang > Videoanschluss) aktiviert/
deaktiviert werden. Standardmäßig erfolgt eine werkseitige Aktivierung dieser Anschlüsse. Falls
das Produkt parallel an andere Geräte angeschlossen wird, sollte der Anschluss nur für das letzte
Gerät in der Videosignalkette aktiviert werden, um eine optimale Videoqualität zu gewährleisten.

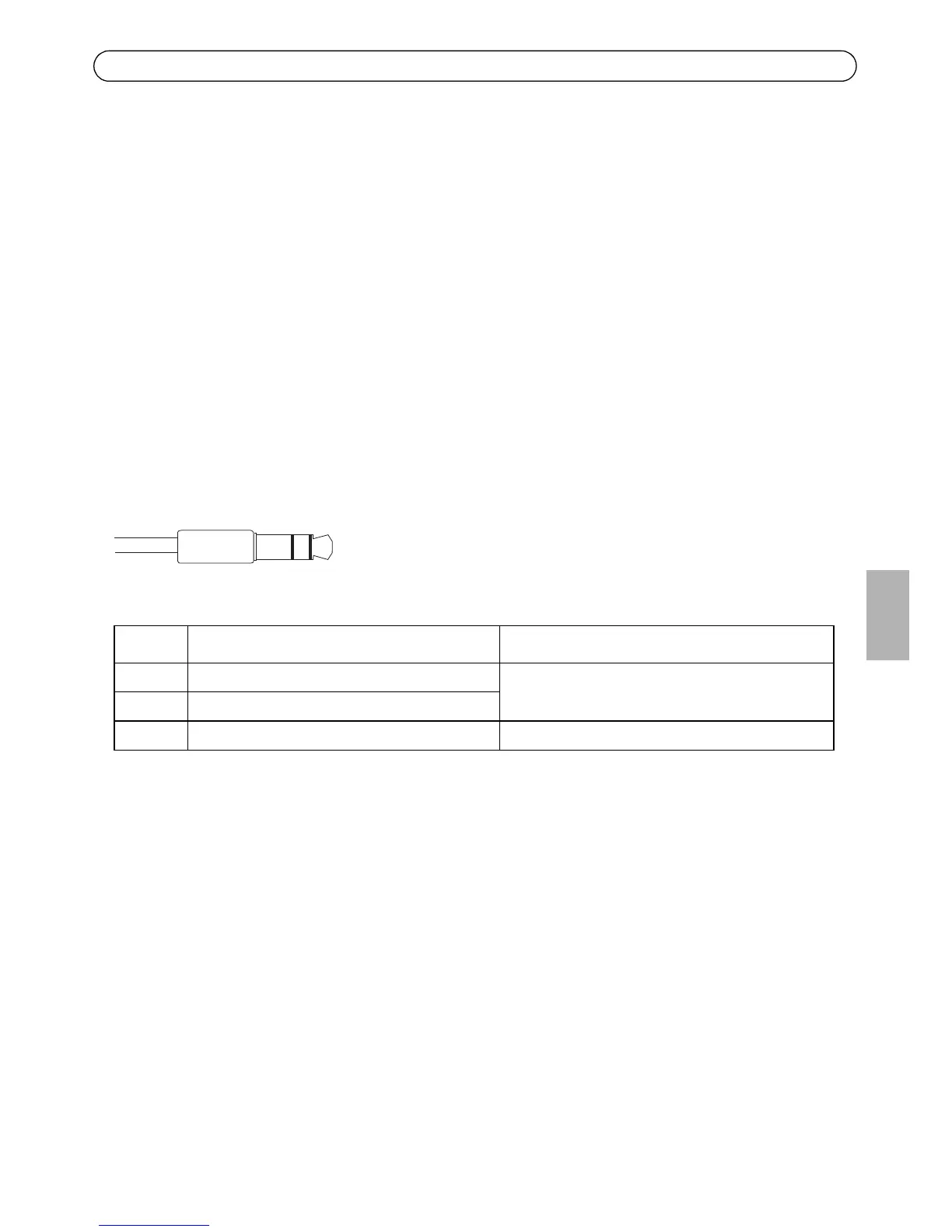

Audioeingang 1, Audioeingang 2: Audioausgang 1:
1 Spitze Mikrofon-/Line-Eingang Line-Ausgang (Mono)
2 Ring
3 Schaft Masse (GND) Masse (GND)
