Axis Q1755 Installation Guide

Guida all'installazione AXIS Q1755 Pagina 47
ITALIANO
Installazione dell'hardware
Avvitare il piedistallo di metallo alla videocamera e usare le viti appropriate, a seconda del
materiale del muro/soffitto. Si noti che la videocamera deve essere installata con il logo rivolto
verso il basso.
Collegamento dei cavi
1. Collegare le altre periferiche esterne (opzionali) come eventuali sistemi di allarme. Per
informazioni sui pin della morsettiera di alimentazione, vedere la pagina 55
2. Collegare l'altoparlante attivo e/o il microfono esterno (opzionali).
3. Collegare la videocamera alla rete mediante un cavo di rete schermato.
4. Collegare l'alimentazione mediante uno dei metodi elencati di seguito:
• PoE (Power over Ethernet, classe 3): se disponibile, questo tipo di alimentazione viene
automaticamente rilevato al momento della connessione del cavo di rete.
• Collegare un adattatore di alimentazione esterno alla basetta di alimentazione,
consultando la sezione Connettori, alla pagina 55 per informazioni sui collegamenti
elettrici.
5. Verificare che i LED indichino le condizioni di funzionamento corrette. Per ulteriori dettagli,
vedere la tabella a pagina 57.
Uscita video composito (opzionale)
Per semplificare e rendere più veloce l'installazione, nonché per visualizzare il segnale del video sul
monitor video collegato, seguire le istruzioni riportate di seguito.
1. Seguire le istruzioni riportate nella sezione Collegamento dei cavi, alla pagina 47.
2. Collegare il cavo video composito tra il monitor e il connettore dell'uscita video Pr/CVBS (rosso)
sulla videocamera AXIS Q1755.
3. Premere e tenere premuto il pulsante CVBS per 5 secondi per attivare l'uscita video composito
(modalità di installazione).
Nota: AXIS Q1755 rimane in modalità di installazione per due (2) minuti, quindi passa
automaticamente alla modalità video Component. Se si ha bisogno di più tempo, premere
nuovamente il pulsante.
4. Montare la telecamera e controllare che il campo visivo sullo
schermo sia corretto.
5. Scollegare il monitor video.
Uscita video Component (opzionale)
Seguire le istruzioni riportate di seguito per visualizzare il segnale
direttamente sul monitor video HDTV collegato.
1. Seguire le istruzioni riportate nella sezione Collegamento dei cavi, alla pagina 47.
2. Collegare la videocamera AXIS Q1755 direttamente al monitor HDTV collegando il cavo video
Component tra i connettori di uscita video Y/Pb/Pr.
Dopo aver collegato i cavi, passare alla sezione Assegnazione di un indirizzo IP, alla pagina 48.

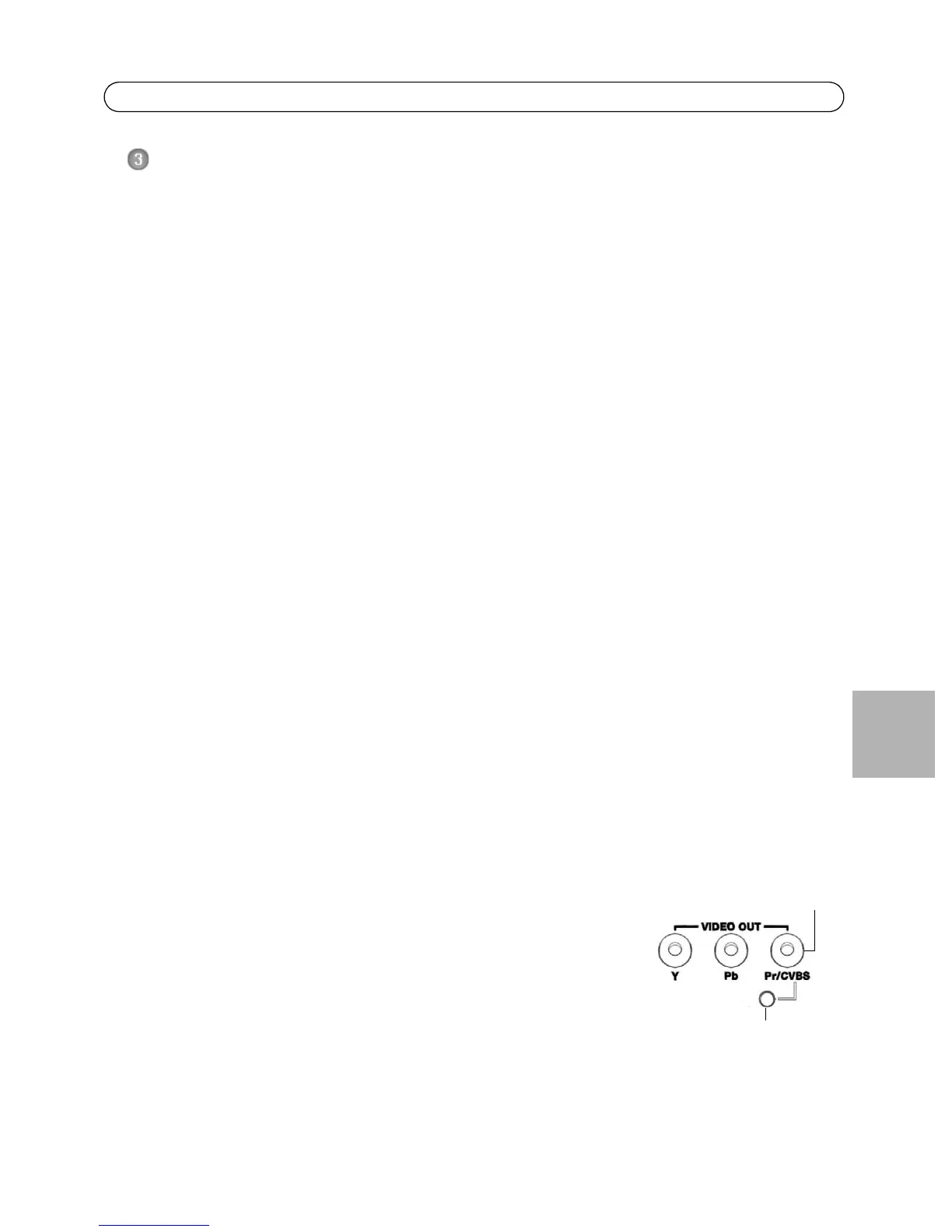

Pulsante CVBS
Connettore CVBS
