AXIS Q60-S Series
1
2
3
4
5
6
7
8
9
10
12 11
1 8
2 7
9
3 6
4 5

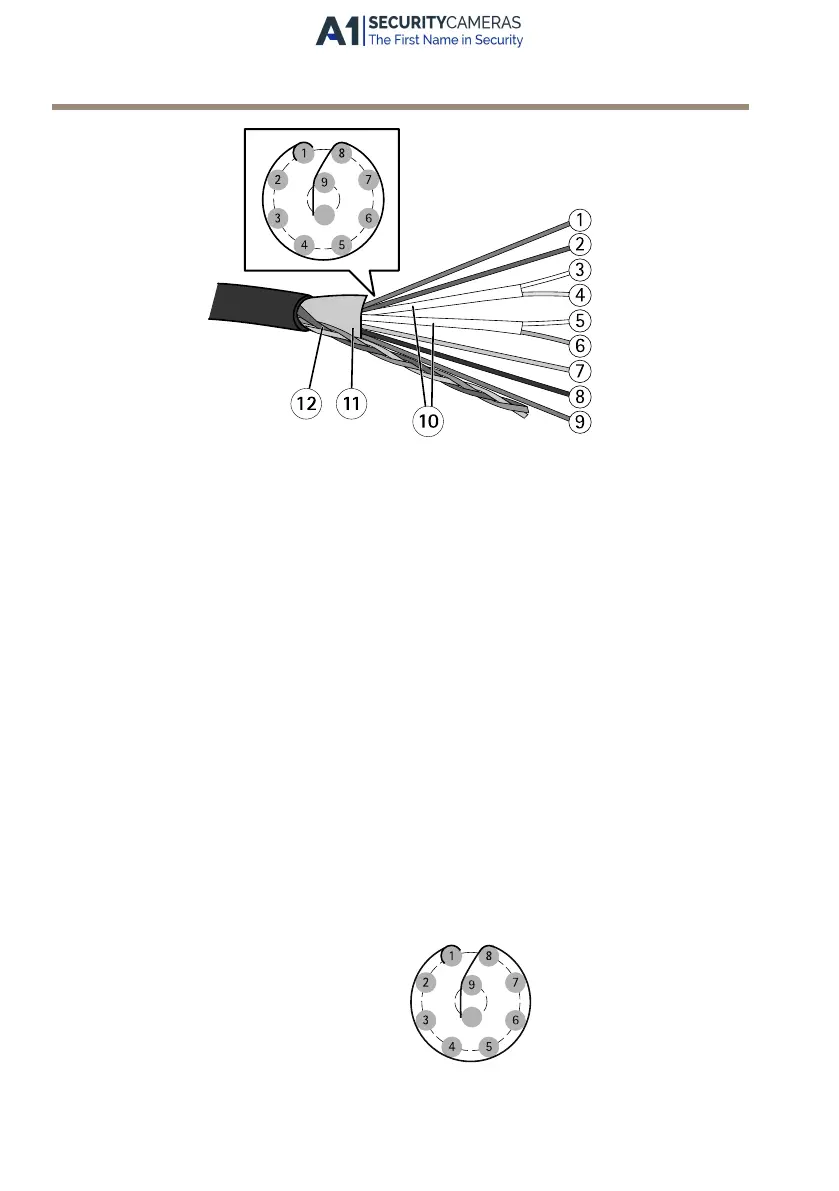

Vue d'ensemble du câble multiconnecteurs
1
Fil d'alimentation (rouge)
2
Fil de réseau E/S numérique (bleu)
3
Câble Ethernet (vert/blanc)
4
Câble Ethernet (vert)
5
Câble Ethernet (orange/blanc)
6
Câble Ethernet (orange)
7
Fil de réseau E/S numérique (jaune)
8
Fil de mise à la masse (noir)
9
Fil d'alimentation (rouge)
10
Feuille de blindage du câble Ethernet (x2)
11
Feuille extérieure du blindage
12
Bobine de blindage tressé
Le câble multiconnecteurs est branché au port multiconnecteurs de la caméra, reportez-vous à
Aperçu du matériel page 39.
Les câbles sont raccordés au commutateur de convertisseur de média fourni, reportez-vous à
Commutateur de convertisseur de média page 41.
Le câble fournit les signaux suivants :
• Alimentation CC vers la caméra
• Réseau (Ethernet 10/100Base-T)
• Entrée/sortie (E/S)
44
