AXIS Q60-S Series
5
Ethernetkabel (orange/weiß)
6
Ethernetkabel (orange)
7
Digitales E/A-Kabel (gelb)
8
Massekabel (schwarz)
9
Stromkabel (rot)
10
Folienabschirmung des Ethernetkabels (2x)
11
Äußere Folienabschirmung
12
Verdrillte Drahtgeechtabschirmung
Das Mehrfachanschlusskabel ist an den Mehrfachanschluss der Kamera angeschlossen, siehe
Übersicht über die Hardware auf Seite 69.
Die Kabel sind mit dem mitgelieferten Medienkonverter-Switch verbunden, siehe
Medienkonverter-Switch auf Seite 71.
Das Kabel liefert folgende Signale:
• Gleichstrom zur Kamera
• Netzwerk (Ethernet 10/100Base-T)
• Eingabe-/Ausgabe (E/A)

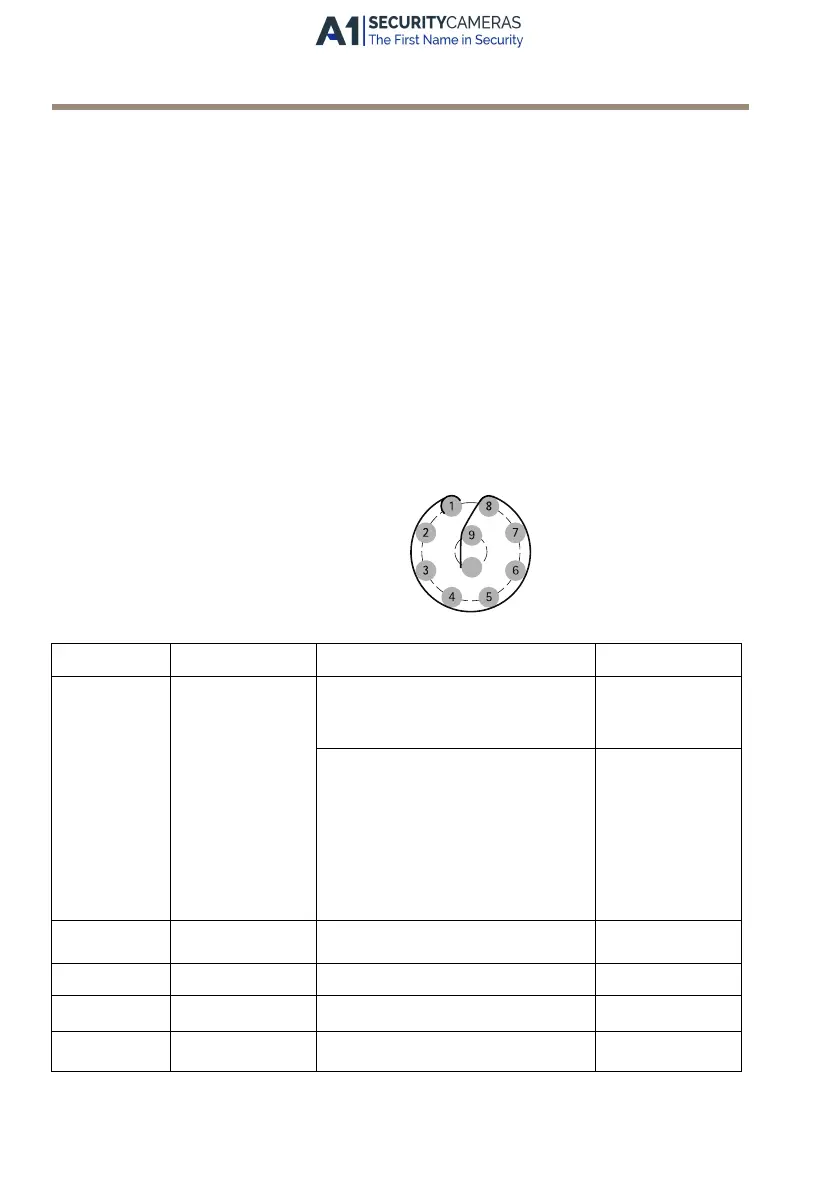

Funktion Pol – Kabel Hinweise Technische Daten
Kongurier-
bar (Ein- oder
Ausgang)
2 – blau,
7 – gelb
Digitaleingang – Zum Aktivieren mit
Pin 8 verbinden; zum Deaktivieren
nicht anschließen.
0 bis max. 30 V DC
Digitalausgang – Bei Aktivierung
mit Pin 1 verbunden; wenn
deaktiviert: frei (nicht verbunden).
Bei Verwendung mit einer induktiven
Last, z. B. einem Relais, muss
parallel zur Last zum Schutz vor
Spannungsspitzen eine Diode
zwischengeschaltet werden.
0 bis max. 30 V DC,
Open Drain,
100 mA
RX+
3 – grün/weiß
Ethernet – Empfang
RX-
4 – grün
Ethernet – Empfang
TX+
5 – orange/weiß
Ethernet – Übertragung
TX-
6 – orange
Ethernet – Übertragung
