Axis Q8721-E - Aperçu du Matériel

AXIS Q87-E Guide d'installation Page 25
FRANÇAIS

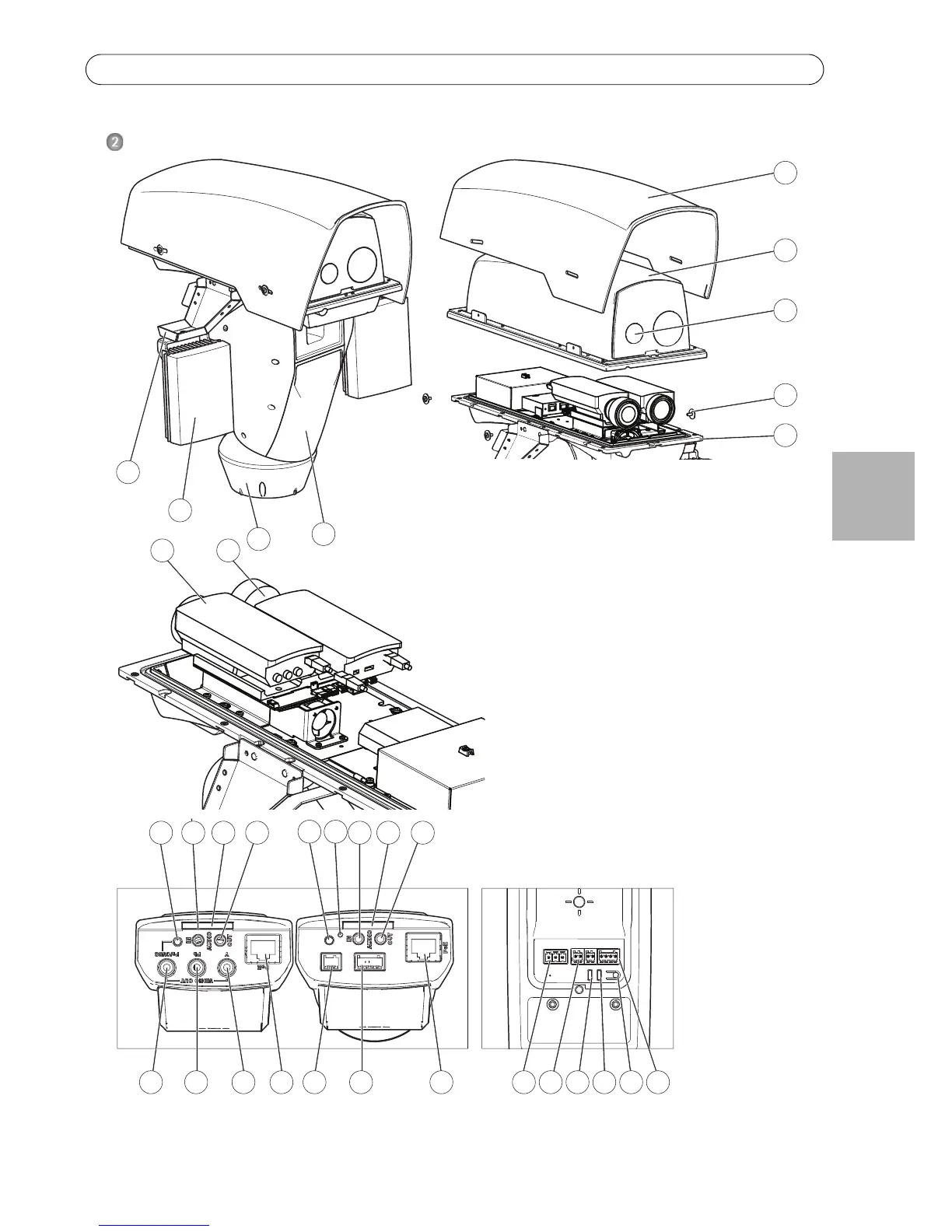

Aperçu du matériel
1
2
3
4
5
6
7
8
9
10 11
12 13 14 15 13 14 15
16 17 18 19
20 n/a
19
21 23 24 25 2622
n/an/a
1 Pare-soleil 7 Base
2 Couvercle supérieur 8 Illuminateur (vendu séparément)
3 Fenêtre de protection 9 Support d'illuminateur
4 Vis de support d'illuminateur
avec rondelle (4x) et rondelle de
blocage (4x)
10 Caméra réseau
11 Caméra réseau thermique
12 Bouton CVBS
5 Couvercle inférieur 13 Entrée audio
6 Double caméra réseau PTZ (unité
de contrôle de panoramique/
inclinaison et du moteur)
14 Fente pour carte SD
15 Sortie audio
16 Sortie vidéo Pr/CVBS
17 Sortie vidéo Pb
18 Sortie vidéo Y
19 Connecteur de réseau
20 Connecteur de chauffe-glace
21 Connecteur d’alimentation
22 Connecteur RS-485/422
23 Voyant d’alimentation
24 Voyant réseau
25 Bouton de commande
26 Connecteur d' E/S
n/d Non utilisé
