Attachez la base sur le support
1. Retirez le sachet déshydratant, qui est placé dans la base.
2. Assurez-vous que le joint est en place.
3. Acheminez le câble de réseau, d'alimentation et, le cas échéant, d' illuminateurs, grâce à leurs presse-étoupes
dans la base.
Le presse-étoupe pour le câble d'alimentation et le câble de l'illuminateur IR a un joint pré-monté adapté pour les
câbles d'un diamètre de 5 mm -10 mm. Pour les câbles de diamètre 3 mm - 7 mm, utiliser les joints de rechange
fournis.
Le presse-étoupe pour le câble réseau a un joint pré-monté adapté pour les câbles d'un diamètre de 3 mm - 7 mm.
Pour les câbles de diamètre 5 mm - 10 mm, utiliser les joints de rechange fournis.
4. Visser les bouchons de presse-étoupe fermement.
Il est important de serrer les bouchons de presse-étoupe afin de maintenir l'indice de protection IP des produits et
de réduire la tension du câble.
WAR NING
24 V AC
Power
IR
Network
3
3
2
1
1
6 7 8
9
54
2
10

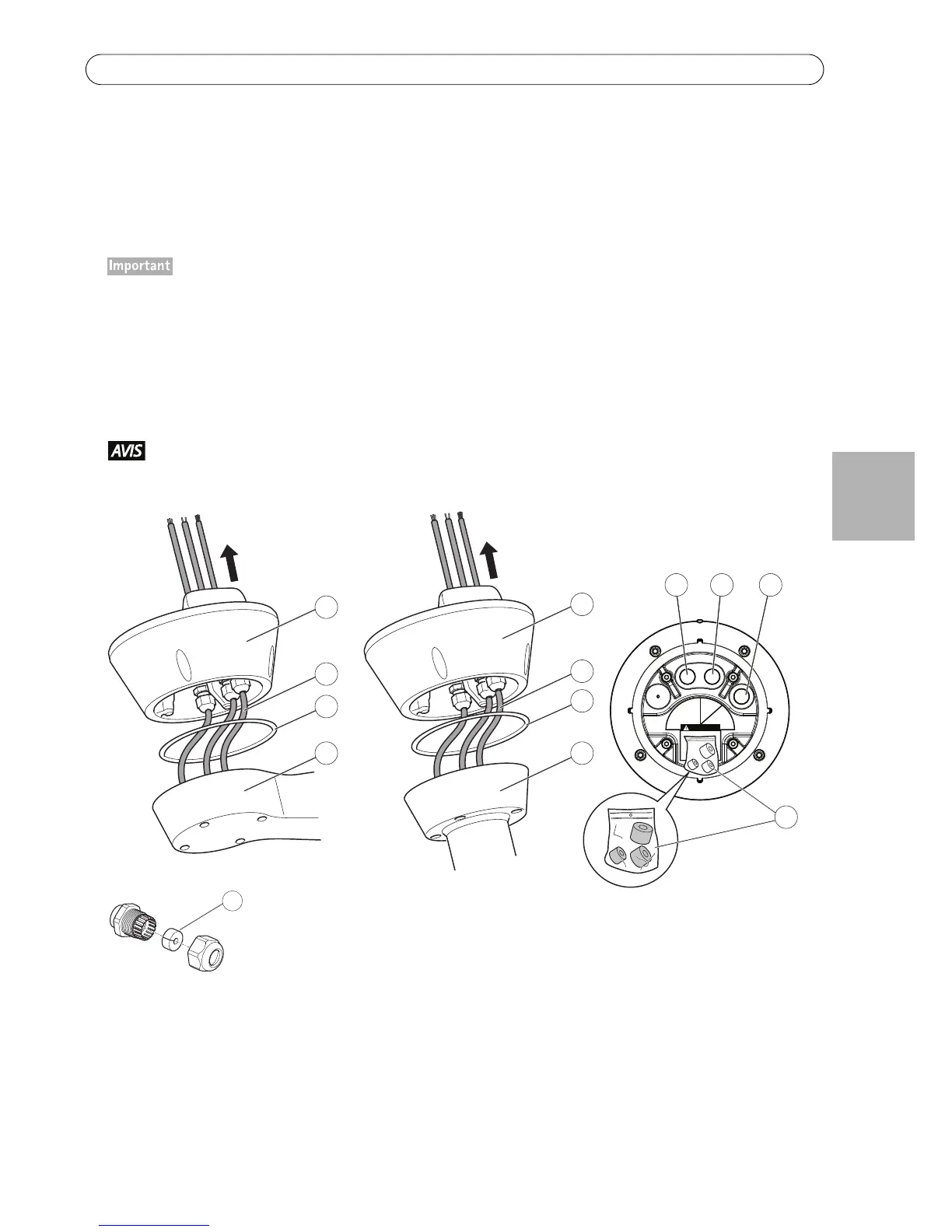

1 Base 5 Support colonne
2 Câbles réseau, d'alimentation et
d'illuminateur
6 Câble d'alimentation (24 V CA)
7 Câble d'illuminateur
3 Joint 8 Câble réseau
4 Support mural 9. Joints de rechange fournis
10. Joint
