AXIS Q87-E Guide d'installation Page 33
FRANÇAIS
Installer les contrepoids
1. Dévissez les vis du couvercle inférieur et retirez le couvercle supérieur, voir l'illustration à la page 34.
2. Fixez les contrepoids sur le couvercle inférieur en utilisant les vis et rondelles fournies (couple 4 Nm).
Appliquez du frein filet Loctite 243

sur les vis.
3. Fixez les contrepoids à l'aide des vis sans tête fournies (couple 4 Nm).

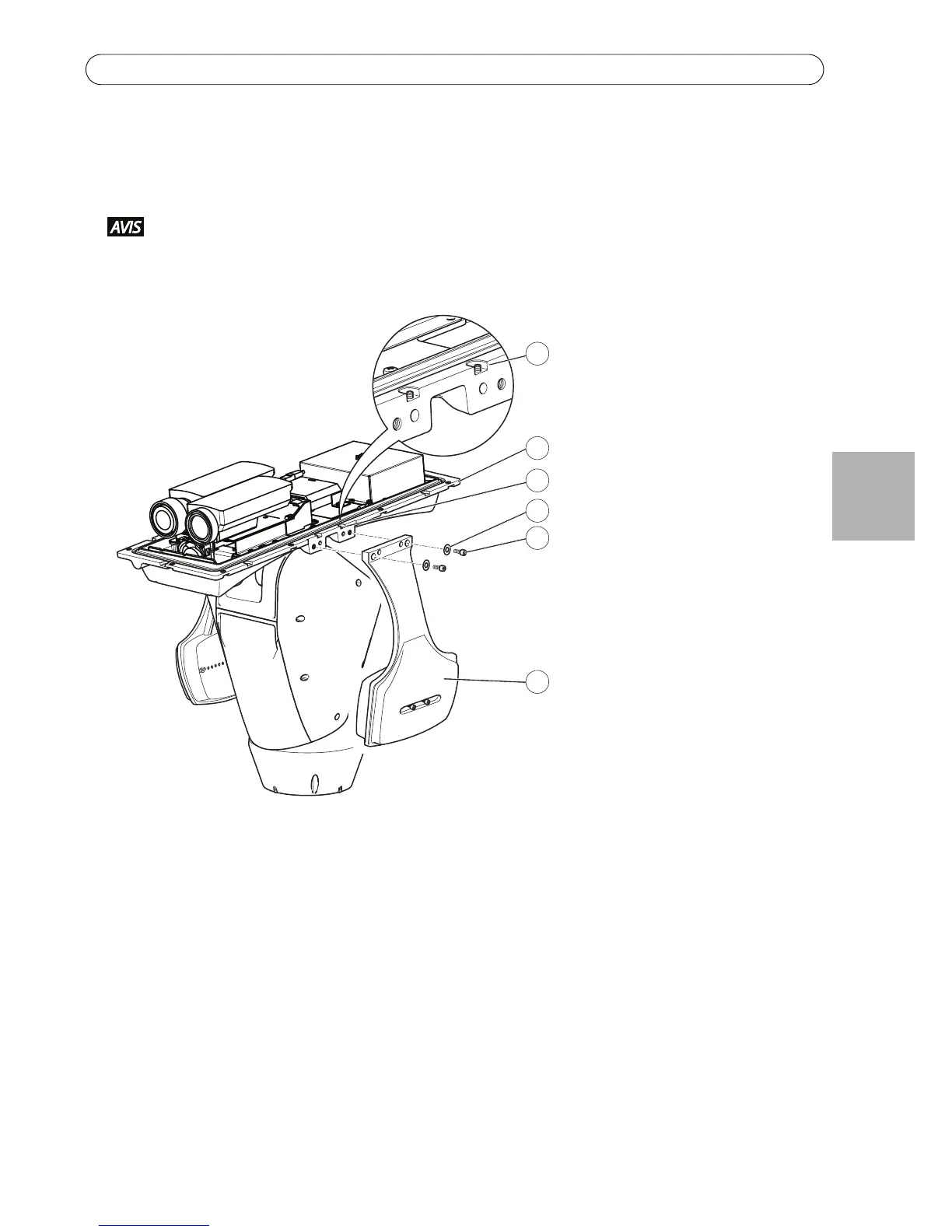

1
5
4
2
3
2
1 Couvercle inférieur
2 Vis sans tête (4x)
3 Rondelle (4x)
4Vis (4x)
5 Contrepoids (2x)
