Axis Q8721-E - Presentación del Hardware

Guía de instalación de la unidad AXIS Q87-E Página 67
ESPAÑOL
Presentación del hardware
1
2
3
4
5
6
7
8
9
10 11
12 13 14 15 13 14 15
16 17 18 19
20 n/a
19
21 23 24 25 2622
n/an/a

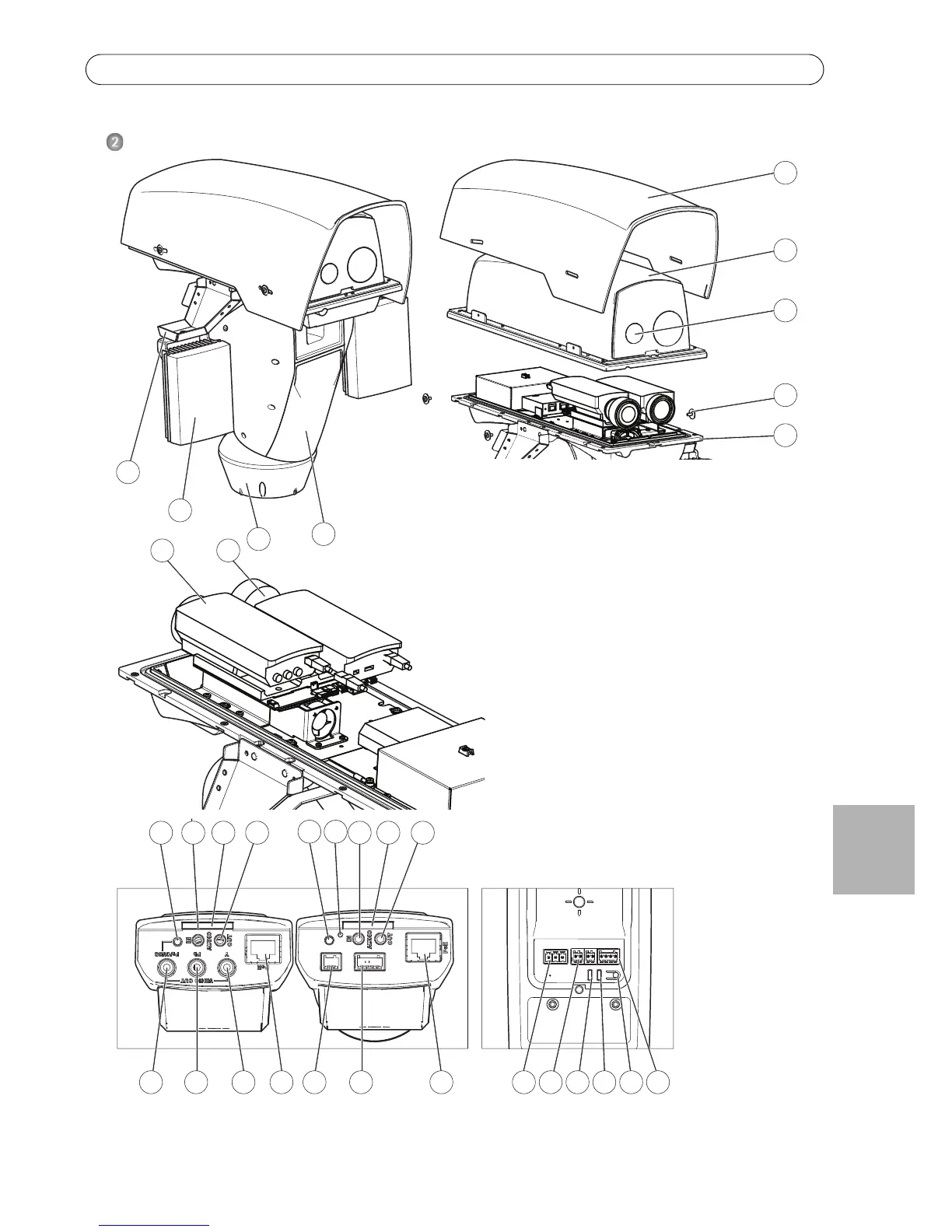

1 Parasol 7 Base
2 Cubierta superior 8 Iluminador (se vende por
separado)
3 Ventana protectora 9 Escuadra del iluminador
4 Tornillos de la escuadra del
iluminador con arandelas (4) y
arandelas de seguridad (4)
10 Cámara de red
11 Cámara de red térmica
12 Botón CVBS
5 Cubierta inferior 13 Entrada de audio
6 Cámara de red PTZ dual (motor y
control para movimiento
horizontal/vertical)
14 Ranura para tarjeta SD
15 Salida de audio
16 Salida de vídeo Pr/CVBS
17 Salida de vídeo Pb
18 Salida de vídeo Y
19 Conector de red
20 Conector del calefactor de
ventana
21 Conector de alimentación
22 Conector RS-485/422
23 LED de alimentación
24 LED de red
25 Botón de control
26 Conector de E/S
n/a No se utiliza
