Fissare la base alla staffa
1. Togliere il sacchetto essiccante, che si trova nella base.
2. Assicurarsi che la tenuta sia in posizione.
3. Dirigere i cavi di rete, d'alimentazione e, se presente, dell'illuminatore attraverso i rispettivi premistoppa nella
base.
Il pressacavo per il cavo di alimentazione, e per il cavo dell'illumiatore ha una guarnizione pre-montata adatta per
cavi del diametro da 5mm a 10mm.
Il pressacavo per il cavo di rete ha una guarnizione adatta per cavi del diametro da 3mm a 7mm. Per cavi con
diametro da 5mm a 10mm utilizzare le guarnizioni supplementari fornite in dotazione.
4. Avvitare saldamente i cappucci dei premistoppa.
Per mantenere la classificazione IP del prodotto e ridurre la deformazione del cavo stringere adeguatamente i
tappi del pressacavo.
WAR NING
24 V AC
Power
IR
Network
3
3
2
1
1
6 7 8
9
54
2
10

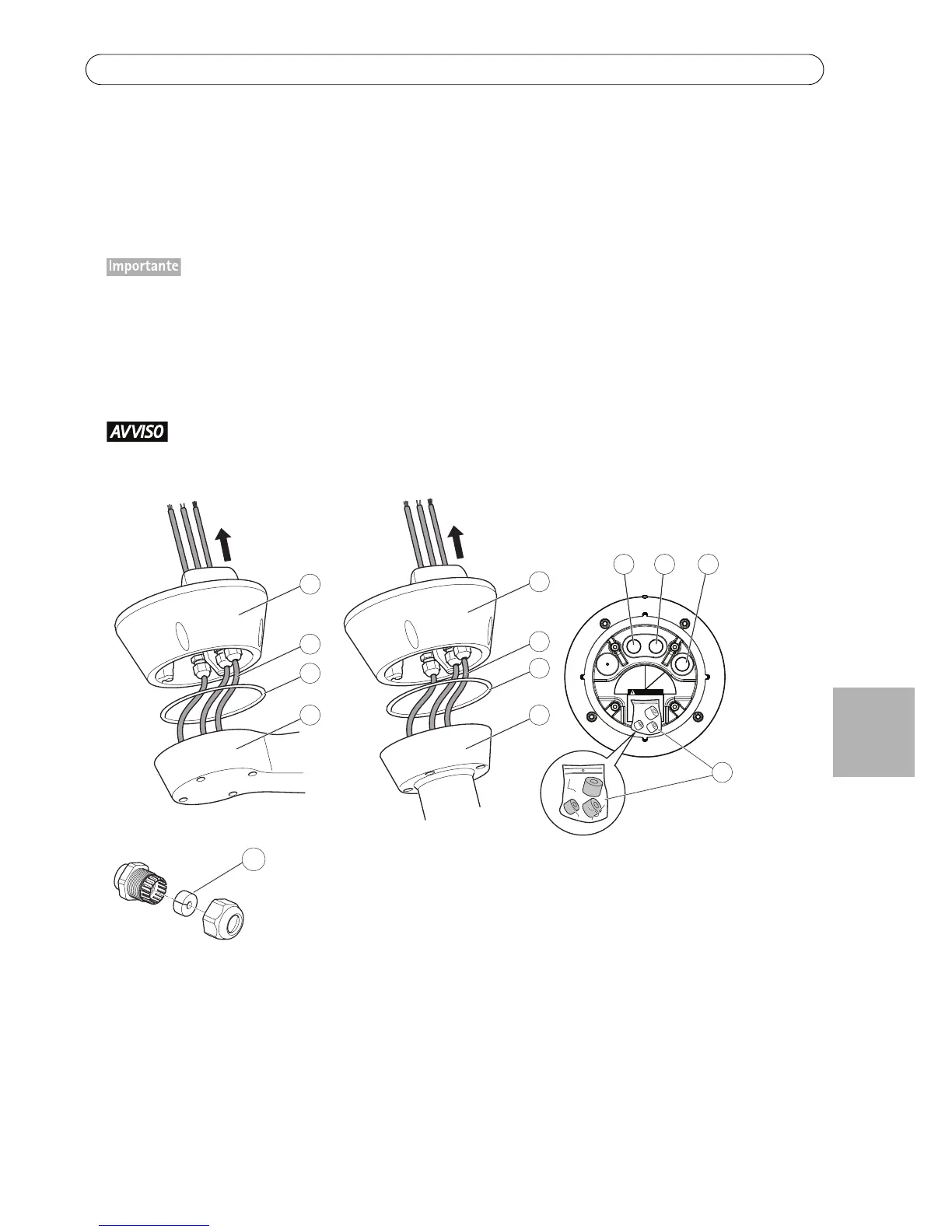

1 Base 5 Staffa per colonna
2 Cavi di rete, allimentazione e illuminatore
Tenuta
6 Cavo di alimentazione (24 V CA)
3 7 Cavo illuminatore
4 Staffa per montaggio a parete 8 Cavo di rete
9 Guarnizioni supplementari in
dotazione
10. Guarnizione
