Pagina 96 AXIS Q87-E Guida all'installazione
4. Fissare il coperchio superiore a quello inferiore. Assicurarsi di serrare le viti del coperchio inferiore in modo
diagonalmente opposto di qualche giro alla volta finché non sono tutte serrate (coppia 4 Nm). Questo aiuta a
garantire che la guarnizione del coperchio inferiore sia compressa in modo uniforme.
5. Fissare il parasole al coperchio superiore.
6. Allentare le viti di fermo del contrappeso e regolare la posizione dei pesi nella posizione desiderata. Le
posizioni dei pesi devono essere identiche.
Nota:Il gruppo di rotazione/inclinazione deve rimanere bilanciato perché la funzione di rotazione/inclinazione
si svolga correttamente. Verificare il bilanciamento facendo delicatamente oscillare l'alloggiamento.
7. Rimuovere la plastica protettiva dalla finestra di protezione.
6
8
11
10
7
9
2
1
3
4
5

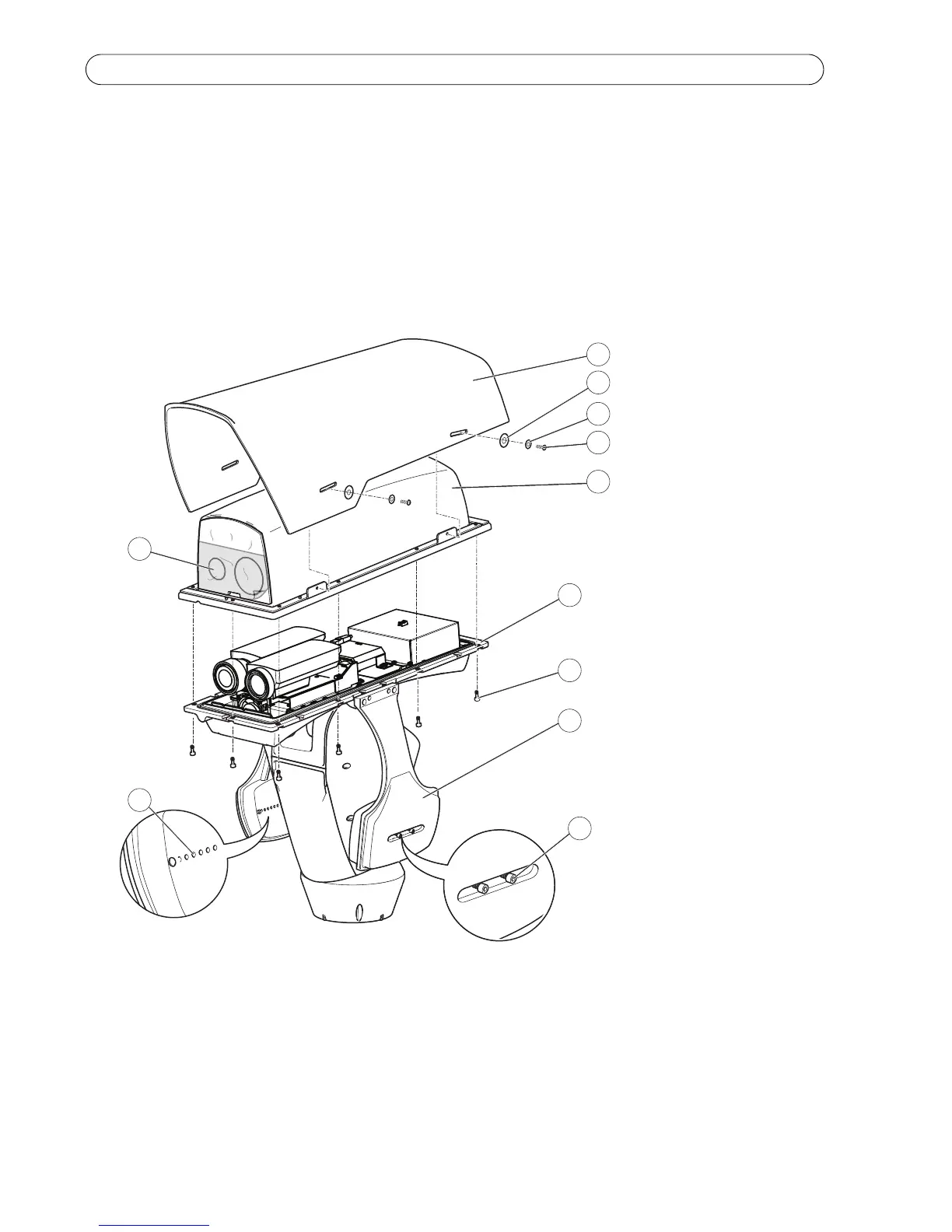

1 Parasole 7 Vite coperchio inferiore (10)
2 Rondella (4) 8 Contrappeso
3 Rondella d'arresto (4) 9 Viti di fermo contrappeso
4 Vite parasole (4) 10 Fori di posizionamento
5 Coperchio superiore 11 Plastica protettiva
6 Coperchio inferiore
