10
警告
結線は装置の電源を切った状態で行ってください。
感電するおそれがあります。
結線のチェックで、本器のF 端子、G 端子の電圧を測定するときは、端子部に
手を触れないでください。感電するおそれがあります。
注意
取り付け、結線、点検、調整、保守などは燃焼装置・燃焼安全装置に関する技
術を習得した専門の方が行ってください。
本器の信号線は、点火トランスの高圧ケーブルや動力線と分離し、別配管で配
線してください。

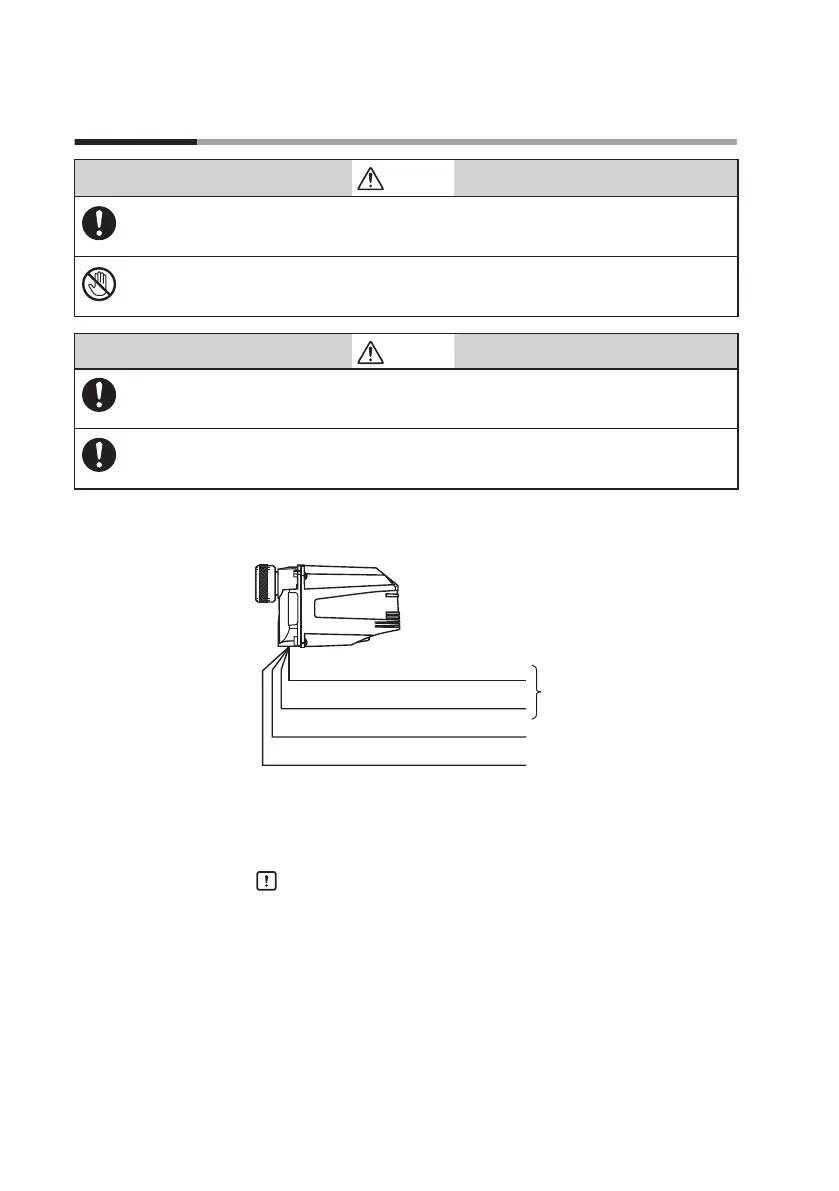

■ 結線図
シャッタ
出力端子
白
白
黄
（G）
青
バーナコントローラとの結線のすべてのリード線は、必ず電線
管およびコンジットボックスの中に入れて結線してください。
また、他の動力線とは別配線にしてください。
取り扱い上の注意
•
本器への配線は、電源線や点火トランスの高圧ケーブル
と同じ電線管には絶対に通さないでください。
•
点火トランスの高圧ケーブル、アース線はひとつの電線
管に入れて結線し、同時に電線管の片端を接地してくだ
さい。とくに自動車用点火プラグを使用する場合は注意
してください。
•
本器が点火トランスによるサージの影響を受けた場合は、
本器とバーナコントローラ間の電線管の両端を接地した
り、配線の引き回しを変更してください。
第3章 結 線
