2 español
Montaje para conexiones según DIN 3852
Prestar atención a que:
– La superficie obturadora de la pieza receptora tenga
una superficie impecable y que no existan restos.
– La junta tórica se encuentra asentada intacta en la
ranura prevista.
1. Enroscar el aparato con la mano en la rosca de aloja-
miento.
Atornillar los aparatos con una superficie de llave sobre
la conexión de presión de acero. Tener en cuenta los
siguientes pares:
Instalación mecánica

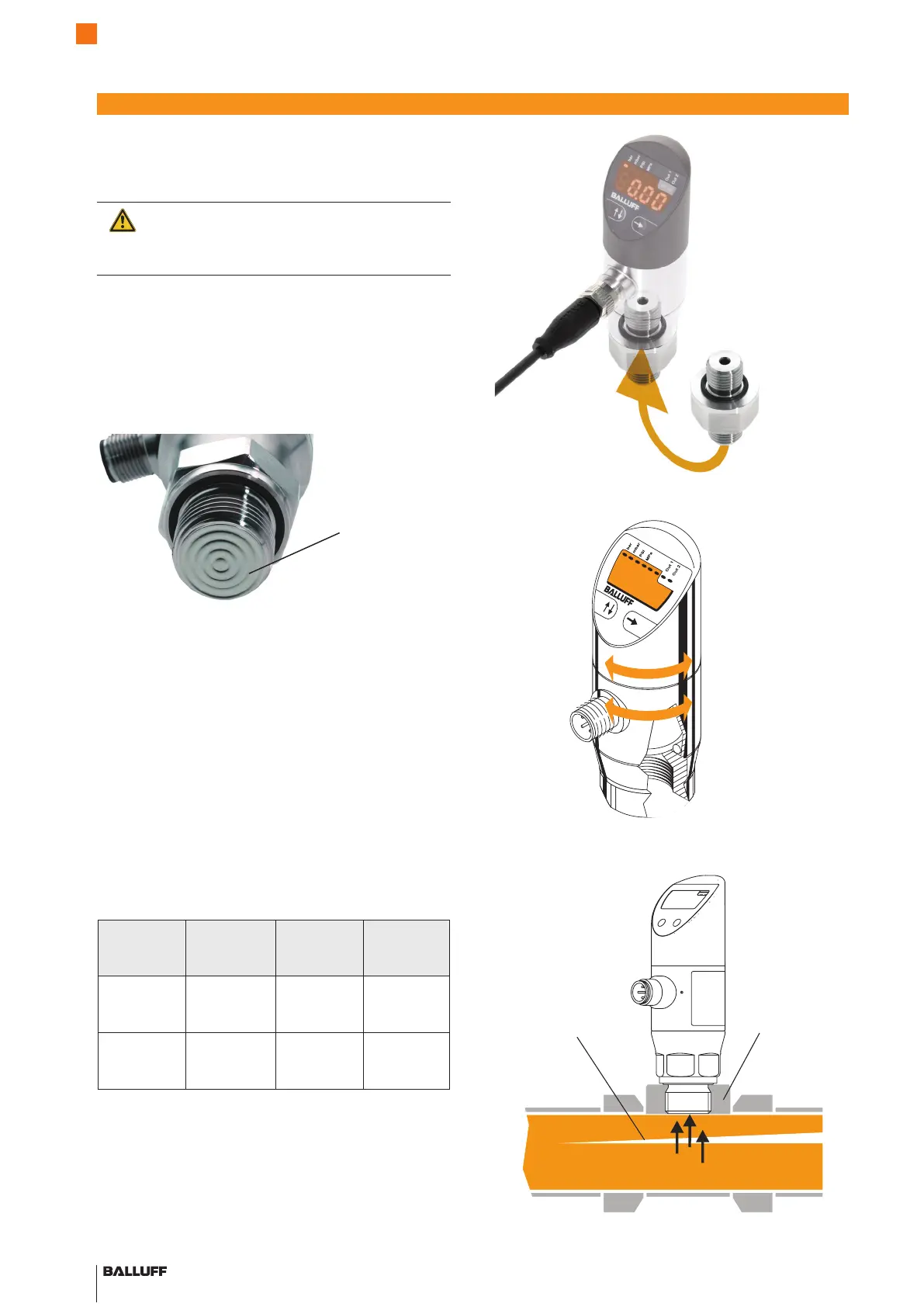

Figura 2: conexión eléctrica y conexión de proceso
Adaptador para
conexión de proceso
Pares Conexión
según
EN 3852
Conexión
según
EN 837
Conexión
NPT
1/4" Aproximada-
mente 5 Nm
Aproxima-
damente
20 Nm
Aproximada-
mente
30 Nm
1/2" Aproximada-
mente
10 Nm
Aproxima-
damente
50 Nm
Aproxima-
damente
70 Nm
Figura 3: carcasa de display y conexión giratoria en 320°
Figura 4: conexión de proceso del sensor enrasado en el frontal
(G1/2" según EN 3852)
Conexión
de fábrica G1/2"
Fluido
Sensor enrasado en
el frontal
Advertencias importantes para la instalación de los
sensores enrasados en el frontal:
¡Atención!
Tratar la membrana desprotegida con el
máximo cuidado ya que puede sufrir daños
fácilmente.
– Retirar el embalaje y la caperuza protectora tan solo
justo antes del montaje para evitar que la membrana
sufra daños. Guardar la caperuza protectora.
– Inmediatamente después del desmontaje debe volver a
deslizarse la caperuza protectora por encima de la
membrana.
– No aplicar fuerza para el montaje del sensor para evitar
que el aparato y la instalación sufran daños.
Membrana
Figura 1: membrana desprotegida del sensor enrasado en el
frontal
Sensores de presión con IO-Link
BSP-B... /-V...
