Balluff BSP-B Series - Instalación Eléctrica

www.balluff.com 5español
Conectar el aparato eléctricamente según las indicaciones
que figuran en la placa de características y los siguientes
esquemas eléctricos de conexión.
¡Atención!
Realizar la conexión eléctrica solo en estado sin
presión y sin corriente.

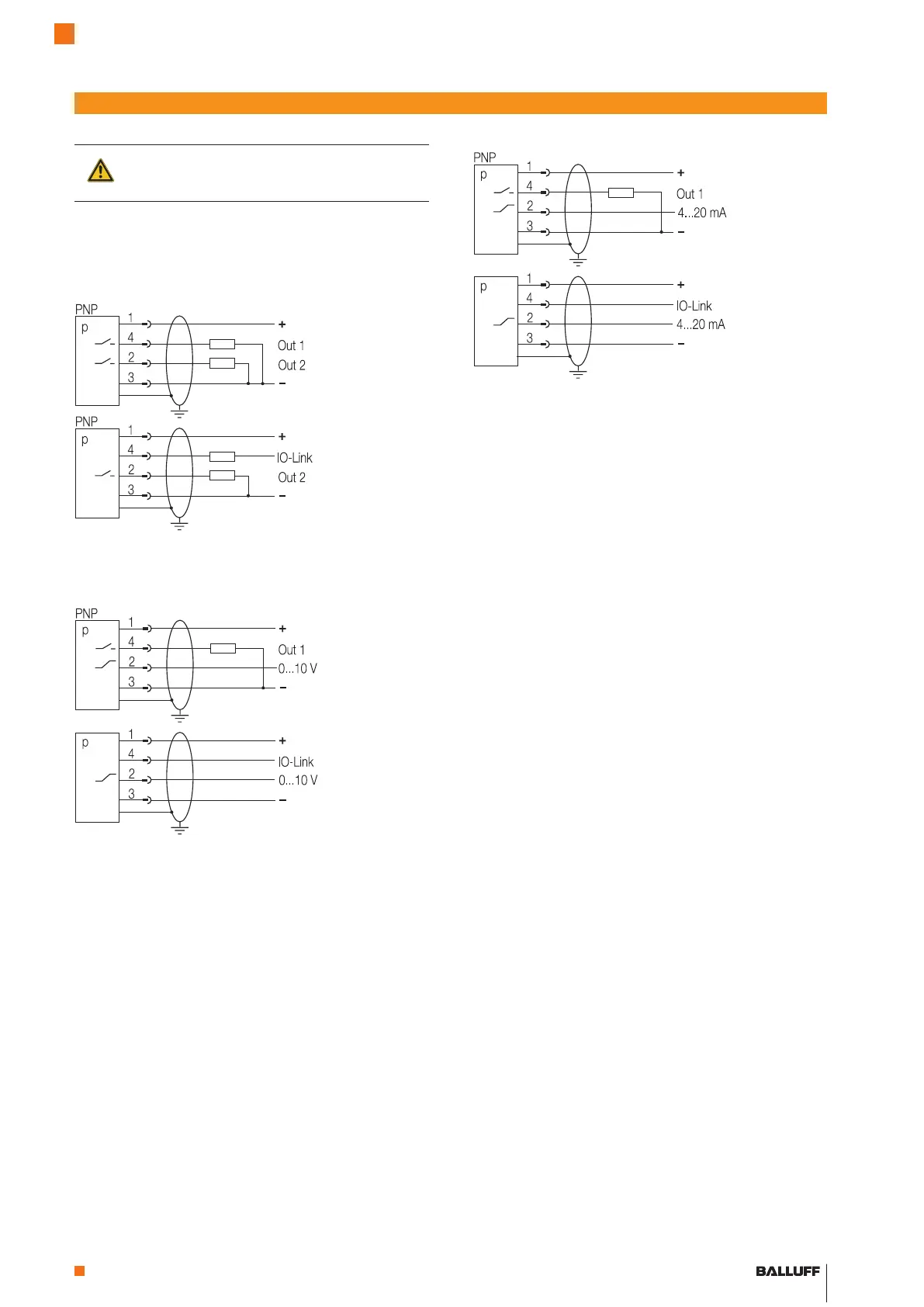

Figura 9: esquema eléctrico de sensor con salida analógica para
tensión
Instalación eléctrica
Carcasa de conector
Figura 8: esquema eléctrico de sensor con 2 salidas de conmuta-
ción
Carcasa de conector
Modo IO estándar
Modo de comunica-
ción IO-Link
Modo IO estándar
Modo de comunica-
ción IO-Link
Figura 10: esquema eléctrico de sensor con salida analógica para
intensidad de corriente
Carcasa de conector
Modo IO estándar
Modo de comunica-
ción IO-Link
Sensores de presión con IO-Link
BSP-B... /-V...
