Balluff BSP-B Series - Installazione Elettrica

www.balluff.com 5italiano
Collegare elettricamente l'apparecchio attenendosi alle
indicazioni riportate sulla targhetta identificativa ed ai
successivi schemi dei collegamenti elettrici.
Attenzione!
Effettuare il collegamento elettrico esclusiva-
mente in assenza di pressione e di corrente
elettrica.

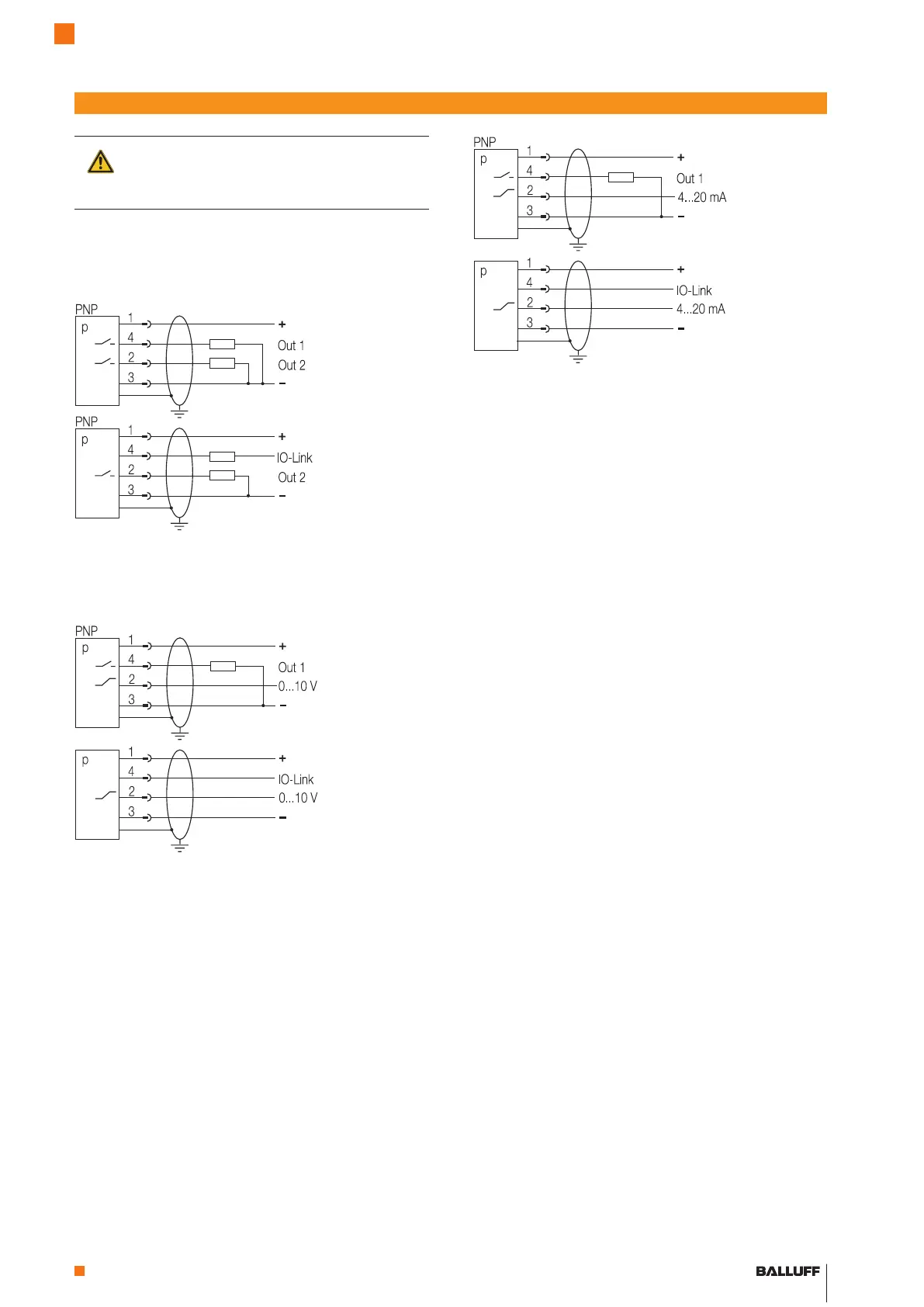

Fig. 9: Schema di collegamento sensore con uscita analogica
tensione
Installazione elettrica
Alloggiamento connettore
Fig. 8: Schema di collegamento sensore con 2 uscite di commu-
tazione
Alloggiamento connettore
IO-Mode Standard
Modalità di comuni-
cazione IO-Link
IO-Mode Standard
Modalità di comuni-
cazione IO-Link
Fig. 10: Schema di collegamento sensore con uscita analogica
intensità di corrente
Alloggiamento connettore
IO-Mode Standard
Modalità di comuni-
cazione IO-Link
Sensori di pressione con IO-Link
BSP-B... /-V...
