6 italiano
Stato LED in modalità normale
LED
verde
acceso
Punto di commutazione 1 raggiunto,
uscita di commutazione attiva
Off Punto di commutazione non rag-
giunto
LED
giallo
acceso
Punto di commutazione 2 raggiunto,
uscita di commutazione attiva
Off Punto di commutazione non rag-
giunto
Funzioni dei tasti
Pressione
breve
Per scorrere dal menu 1 al menu 5,
quindi tornare alla visualizzazione
Pressione
prolungata
Per incrementare rapidamente i
valori di parametrizzazione
Per scegliere una voce all'interno
di un menu
Per acquisire il parametro impo-
stato e tornare alla voce di menu
attuale
Pressione
simultanea
di entrambi i
tasti
Per tornare alla visualizzazione
Il sensore di pressione andrà conFig.to secondo lo stan-
dard VDMA.

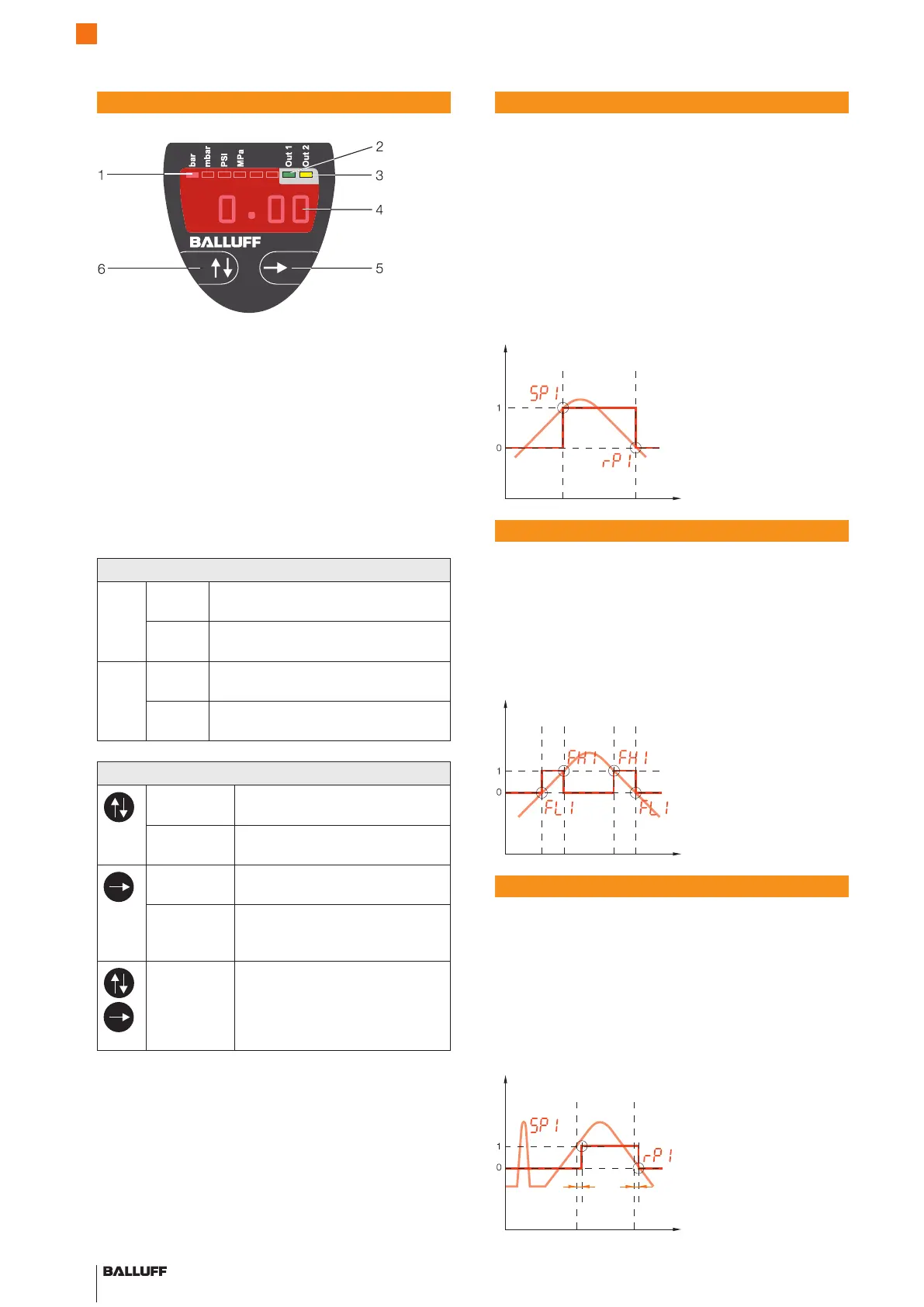

Elementi indicatori e di comando
1. Quattro LED indicatori per le unità
2. LED Out 1 verde: Indicatore di stato Uscita di commu-
tazione 1
3. LED Out 2 giallo: Indicatore di stato Uscita di commu-
tazione 2
4. Display a 7 segmenti per valore di misurazione e
parametri
5. Tasto di navigazione all'interno di un menu
6. Tasto di navigazione fra i menu
Isteresi regolabile
La differenza fra punto di commutazione (SP) e punto di
ricommutazione (rP) viene denominata “isteresi”. Nei
pressostati elettronici essa è selezionabile liberamente,
entro il campo di misurazione.
Funzione di isteresi: L'isteresi mantiene stabile lo stato di
commutazione delle uscite, anche laddove la pressione di
sistema oscilli attorno al valore nominale. All'aumentare
della pressione di sistema, l'uscita commuta al raggiungi-
mento del relativo punto di commutazione (SP); quando la
pressione ridiscende, l'uscita ricommuta soltanto al rag-
giungimento del relativo punto (rP).
Finestra impostabile
La funzione di uscita viene attivata quando il valore di
misurazione si trova fra il punto di commutazione ed il
punto di ricommutazione impostati.
Funzione finestra: il campo fra un dato limite inferiore di
pressione e un dato limite superiore viene denominato
“finestra”. Una commutazione viene attivata qualora venga
superato uno dei due valori limite di tale campo di pres-
sione.
Tempo di ritardo impostabile
Il tempo di ritardo consente di escludere picchi di pres-
sione indesiderati di breve durata, filtrandoli in modo
affidabile. A tale scopo, l'uscita di commutazione non cam-
bia il proprio stato nello stesso momento dell'evento di
commutazione, bensì dopo un dato tempo di ritardo,
selezionabile liberamente (0...50 s). Se, al termine del
tempo di ritardo, l'evento di commutazione non è più
presente, l'uscita di commutazione non cambierà a sua
volta.
Fig. 10: Funzione di isteresi
Fig. 11: Funzione finestra
Fig. 12: Funzione di ritardo
Sensori di pressione con IO-Link
BSP-B... /-V...
