Legenda
*
I menu contrassegnati con
l'asterisco non sono presenti nei
sensori con uscita analogica.
Manuale d'uso
1. Richiamare il menu 1
premendo il tasto
.
2. Visualizzare i valori del
punto di commutazione 1
premendo il tasto
. Il
valore selezionato sarà
visualizzato lampeggiante.
3. Selezionare un valore
premendo il tasto
.
Confermare il valore sele-
zionato premendo il tasto
e tornare al menu 1.
4. Richiamare il menu suc-
cessivo premendo il tasto
ed impostare il valore
come descritto ai punti 2 e 3.
5. Richiamare il menu 5
premendo il tasto
.
6. Richiamare il primo sotto-
menu 5:1 premendo il
tasto
ed impostare il
valore come descritto ai
punti 2 e 3.
Avvertenza
Se per oltre 60 s non verrà
premuto alcun tasto, il pro-
gramma tornerà alla visualiz-
zazione senza memorizzare il
valore modificato.

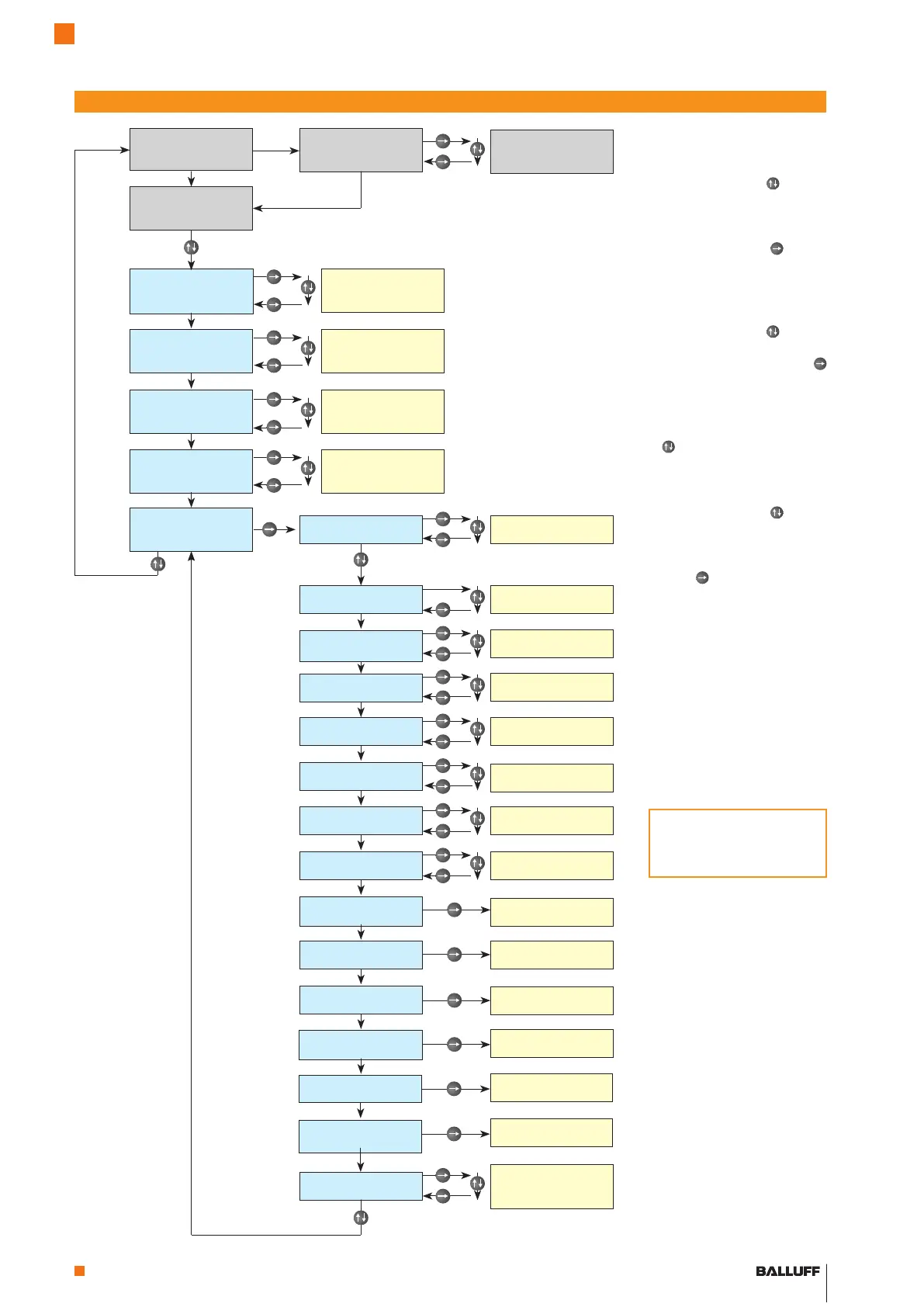

Modalità visualizzazione
PW = 0000
Richiesta password
PW ≠ 0000
Modalità di program-
mazione
Menu 1
SP1/FH1
Punto di commutazione 1
SP 1
FH 1
Valore
ad es. 0...100 bar
Menu 2
RP1/FL1
Punto di ricommutazione 1
Valore
ad es. 0...99 bar
Menu 3
SP2/FH2
Punto di commutazione 2
Valore
ad es. 0...100 bar
Menu 4
RP2/FL2
Punto di ricommutazione 2
Valore
ad es. 0...99 bar
Menu 5:1
Reset
YES/NO
Valore
ad es. 0...50 s
Valore
ad es. 0...50 s
Valore
ad es. 0...50 s
Valore
ad es. 0...50 s
Valore
ad es. 0000...9999
(0000 = nessuna password)
XXXX
Parametri
Hno, Hnc, Fno, Fnc
Parametri
Hno, Hnc, Fno, Fnc
Parametri
bar, mbar, PSI, MPa
Esegui
Visualizza
Visualizza
Esegui
Menu 5:5
Ritardo di ricommutazione 2
Menu 5:9
Ruotare l'indicatore di 180°
Menu 5:7
Uscita 2
Menu 5:11
Valore max.
Menu 5:2
Ritardo d'inserzione 1
Menu 5:6
Uscita 1
Menu 5:10
Valore min.
Menu 5:4
Ritardo d'inserzione 2
Menu 5:8
Conversione unità di misura
Menu 5:12
Eliminare valore min./max.
Menu 5:15
Protezione accesso
Menu 5
EF
Funzioni estese
SP 2
FH 2
EF
rES
dr 2
FLiP
dr 1
ou 2
Hi
dS 1
ou 1
Lo
dS 2
Uni
----
codE
*
*
*
*
*
Menu
rP 1
FL 1
rP 2
FL 2
YES/NO
Menu 5:13
Impostazione punto zero
SEt0
Valore
10...1000 ms
Menu 5:14
Attenuazione valori di lettura
dAP
Menu 5:3
Ritardo di ricommutazione 1
Sensori di pressione con IO-Link
BSP-B... /-V...
