Installazione meccanica
Attenzione!
Il sensore di pressione non dovrà essere espo-
sto a temperature elevate, rapidi aumenti di
pressione, oltre i limiti specifici (per i valori limite,
vedere i Dati tecnici).
Non toccare la membrana sensibile del sensore a
filo sul lato frontale, si può strappare o deformare.
– Montare i sensori di pressione esclusivamente in
assenza di pressione e di corrente elettrica.
– In caso di montaggio all'aperto o in ambienti umidi,
occorrerà attenersi a quanto segue:
Scegliere una posizione di montaggio che consenta il
deflusso degli spruzzi d'acqua e della condensa.
Andranno evitati ristagni di fluido sulle superfici di tenuta.
Per impedire infiltrazioni di umidità nel connettore,
collegare elettricamente l'apparecchio subito dopo il
montaggio; in alternativa, impedire le infiltrazioni di
umidità ad es. tramite una calotta protettiva idonea. Il
grado di protezione riportato nella scheda tecnica vale
per l'apparecchio collegato.
Qualora sussista il rischio di danneggiamenti causati da
fulmine o da sovratensione, predisporre una protezione
contro le sovratensioni fra l'alimentatore e/o l'armadio
elettrico e l'apparecchio.
– Nei sistemi idraulici, posizionare l'apparecchio in modo
che il raccordo di mandata sia rivolto in alto (sfiato).
– In caso di utilizzo in condotte per vapore, prevedere un tratto
di raffreddamento.
– Montare l'apparecchio in modo da proteggerlo dall'irra-
diazione solare diretta, che potrebbe compromettere la
funzionalità dell'apparecchio o danneggiarlo.
– Un apparecchio con riferimento relativo nella custodia
(piccolo foro accanto al collegamento elettrico) andrà
montato in modo che il riferimento relativo, necessario
per
la misurazione, sia protetto da sporcizia e umidità. Se
l'apparecchio è esposto ad un'alimentazione di fluido,
la compensazione pressione atmosferica sarà bloccata
dal riferimento relativo: in tale stato non sarà quindi
possibile una misurazione precisa. Potrebbero inoltre
verificarsi danni all'apparecchio.
– Durante il montaggio andranno evitate tensioni mecca-
niche sul raccordo di mandata, poiché esse potrebbero
comportare uno spostamento della curva caratteristica.
Ciò vale in particolare per range di pressione molto
ridotti e per apparecchi con raccordo di mandata in
plastica.
Direttiva UE 2004/108/CE (Direttiva EMC) e Legge in materia EMC
Norme tecniche generali: EN 61000-6-4 (Emissioni), EN 61000-6-2 (Immunità alle interferenze)
Controlli delle emissioni: Disturbi irradiati EN 55011 Gruppo 1, Classe A e B
Utilizzo conforme
Il sensore di pressione è stato sviluppato per il monitorag-
gio della pressione di gas o fluidi compatibili con acciaio
inossidabile, ceramica e FKM. Nei vari tipi di apparecchi e
di collegamenti meccanici, i sensori di pressione sono
adatti agli ambiti di applicazione più svariati.
Per l'uso, il sensore pressione va installato in una mac-
china o in un impianto. Il corretto funzionamento, conforme
a quanto indicato nei Dati tecnici, verrà assicurato esclusi-
vamente con accessori originali BALLUFF; l'utilizzo di altri
componenti comporterà l'esclusione di responsabilità.
Modifiche al sensore o un utilizzo non conforme dello
stesso non sono consentiti e comporteranno la perdita dei
diritti di garanzia e responsabilità nei confronti del costrut-
tore.
Avvertenze di sicurezza
Leggere attentamente le Istruzioni d'uso prima
di mettere in funzione l'apparecchio.
Questi sensori non andranno utilizzati in applica-
zioni in cui la sicurezza delle persone dipenda
dalla funzione dell'apparecchio (non si tratta di
componenti di sicurezza ai sensi della Direttiva
Macchine UE).
L'installazione e la messa in funzione sono consentiti
esclusivamente a personale specializzato ed apposita-
mente addestrato.
Sarà responsabilità del gestore far rispettare le prescrizioni
di sicurezza locali in vigore.
In particolare, il gestore dovrà adottare provvedimenti che
evitino pericoli per persone e cose in caso di guasto del
rilevamento di oggetti.
In caso di guasti e di anomalie non eliminabili al sensore,
esso andrà messo fuori servizio ed assicurato in modo da
impedirne utilizzi non autorizzati.
Download delle Istruzioni d'uso
Le stesse Istruzioni d'uso sono disponibili anche in Inter-
net, all'indirizzo www.balluff.com.
Validità
Le presenti istruzioni valgono per i seguenti sensori di
pressione:
– BSP Bxxx-xxxxx-xxxS1B-xx
– BSP Vxxx-xxxxx-xxxS1B-xx

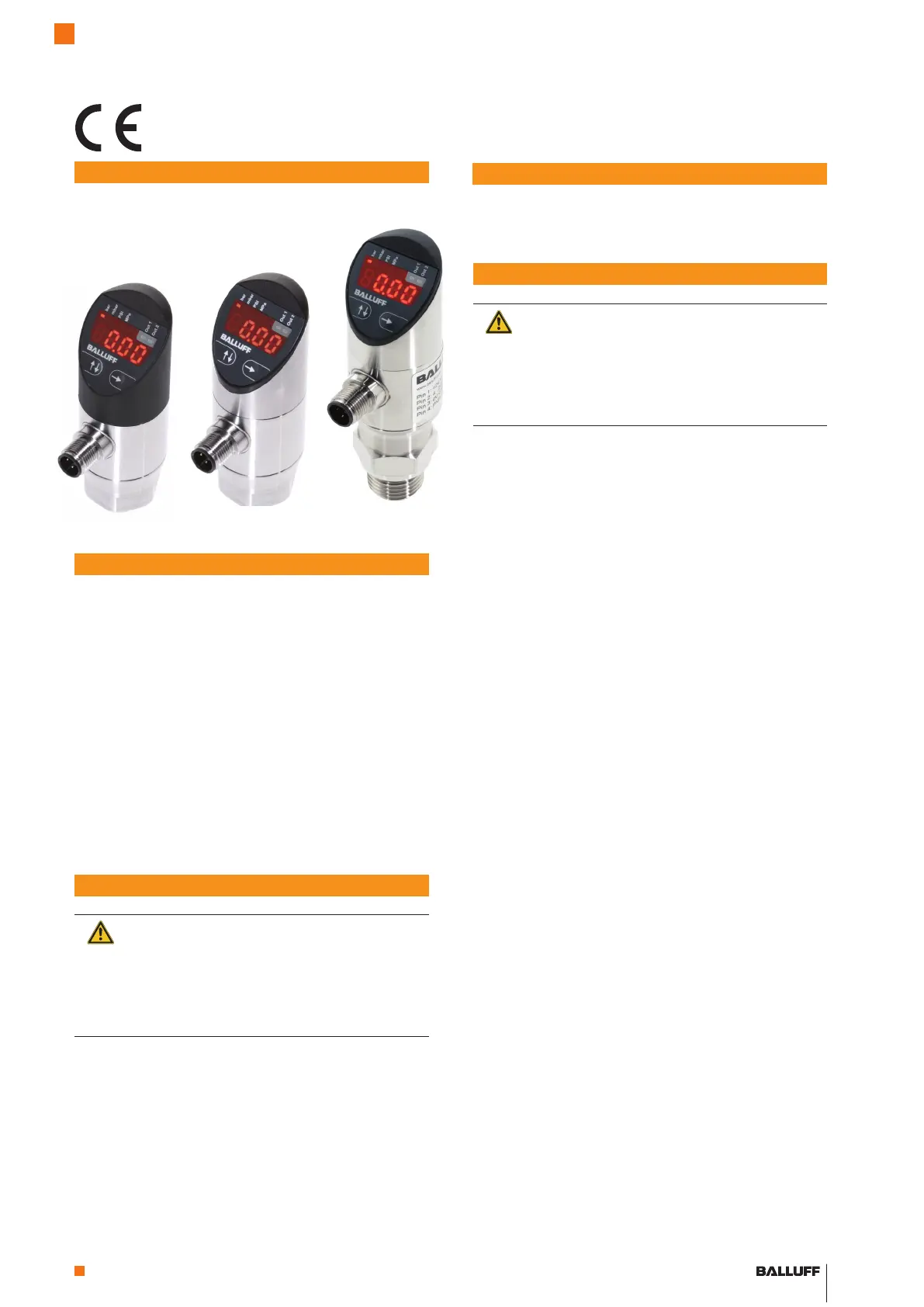

Standard
High-End
High-End a filo sul
lato frontale
Sensori di pressione con IO-Link
BSP-B... /-V...
