Légende
*
Les menus pourvus d'un
astérisque sont absents sur les
capteurs avec sortie analogique.

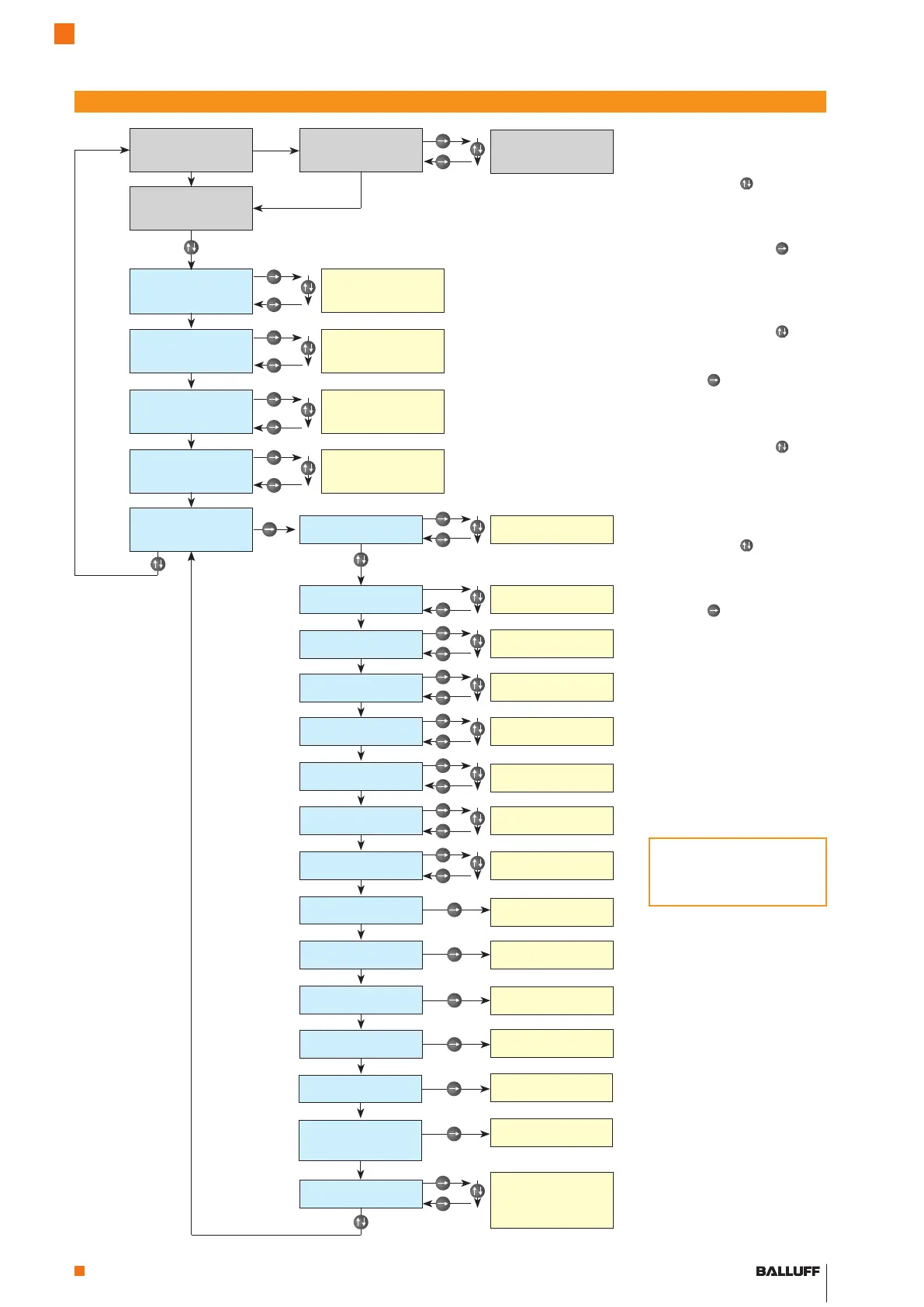

Instructions d'utilisation
1. Appeler le menu 1 à l'aide
de la touche
.
2. Afficher les valeurs pour le
point de consigne 1 à
l'aide de la touche
. La
valeur sélectionnée cli-
gnote.
3. Sélectionner une valeur à
l'aide de la touche
.
Confirmer la valeur sélec-
tionnée à l'aide de la
touche
et retour au
menu 1.
4. Appeler le menu suivant à
l'aide de la touche
et
régler la valeur comme
décrit dans les points 2 et
3.
5. Appeler le menu 5 à l'aide
de la touche
.
6. Appeler le premier sous-
menu 5 :1 à l'aide de la
touche
et régler la valeur
comme décrit dans les
points 2 et 3.
Remarque
Si aucune touche n'est
actionnée pendant 60 s, le
programme revient à l'affi-
chage de base, sans enregis-
trer la valeur modifiée.
Mode d'affichage
PW = 0000
Saisie du mot de passe
PW ≠ 0000
Mode de program-
mation
Menu 1
SP1/FH1
Point de consigne haut 1
SP 1
FH 1
Valeur
p. ex. 0...100 bar
Menu 2
RP1/FL1
Point de consigne bas 1
Valeur
par. ex. 0...99 bar
Menu 3
SP2/FH2
Point de consigne haut 2
Valeur
p. ex. 0...100 bar
Menu 4
RP2/FL2
Point de consigne bas 2
Valeur
p. ex. 0...99 bar
Menu 5 :1
Remise à zéro
OUI/NON
Valeur
par ex. 0...50 s
Valeur
par ex. 0...50 s
Valeur
par ex. 0...50 s
Valeur
par ex. 0...50 s
Valeur
par ex. 0000...9999
(0000 = aucun mot de
passe)
XXXX
Paramètre
Hno, Hnc, Fno, Fnc
Paramètre
Hno, Hnc, Fno, Fnc
Paramètre
bar, mbar, PSI, MPa
exécuter
afficher
afficher
exécuter
Menu 5 :5
Déclenchement différé 2
Menu 5 :9
Rotation de l'affichage 180°
Menu 5 :3
Déclenchement différé 1
Menu 5 :7
Sortie 2
Menu 5 :11
Valeur max.
Menu 5 :2
Enclenchement différé 1
Menu 5 :6
Sortie 1
Menu 5 :10
Valeur min.
Menu 5 :4
Enclenchement différé 2
Menu 5 :8
Changement d'unité
Menu 5 :12
Effacer la valeur min./max.
Menu 5 :15
Protection d'accès
Menu 5
EF
Fonctions étendues
SP 2
FH 2
EF
rES
dr 2
FLiP
dr 1
ou 2
Hi
dS 1
ou 1
lo
dS 2
uni
----
codE
*
*
*
*
*
Menu
rP 1
FL 1
rP 2
FL 2
OUI/NON
Menu 5 :13
Réglage du point zéro
SEt0
Valeur
10...1000 ms
Menu 5 :14
Amortissement des valeurs
mesurées
dAP
Capteurs de pression avec IO-Link
BSP-B... /-V...
