6 español
Estado del LED en el modo normal
LED
verde
en el
punto de actuación 1 alcanzado, salida
de conmutación activa
desco-
nectado
punto de actuación no alcanzado
LED
ama-
rillo
en el
punto de actuación 2 alcanzado, salida
de conmutación activa
desco-
nectado
punto de actuación no alcanzado
Funciones de tecla
Pulsar
brevemente
Hojear entre el menú 1 y el menú 5,
a continuación, volver a la indica-
ción
Pulsar
prolongada-
mente
Contar rápidamente los valores
de parámetros hacia arriba
Seleccionar el punto de menú
dentro de un menú
Aceptar el parámetro ajustado y
volver al punto de menú actual
Pulsar
ambas
teclas al
mismo
tiempo
Volver a la indicación
El sensor de presión se configura según el estándar VDMA.

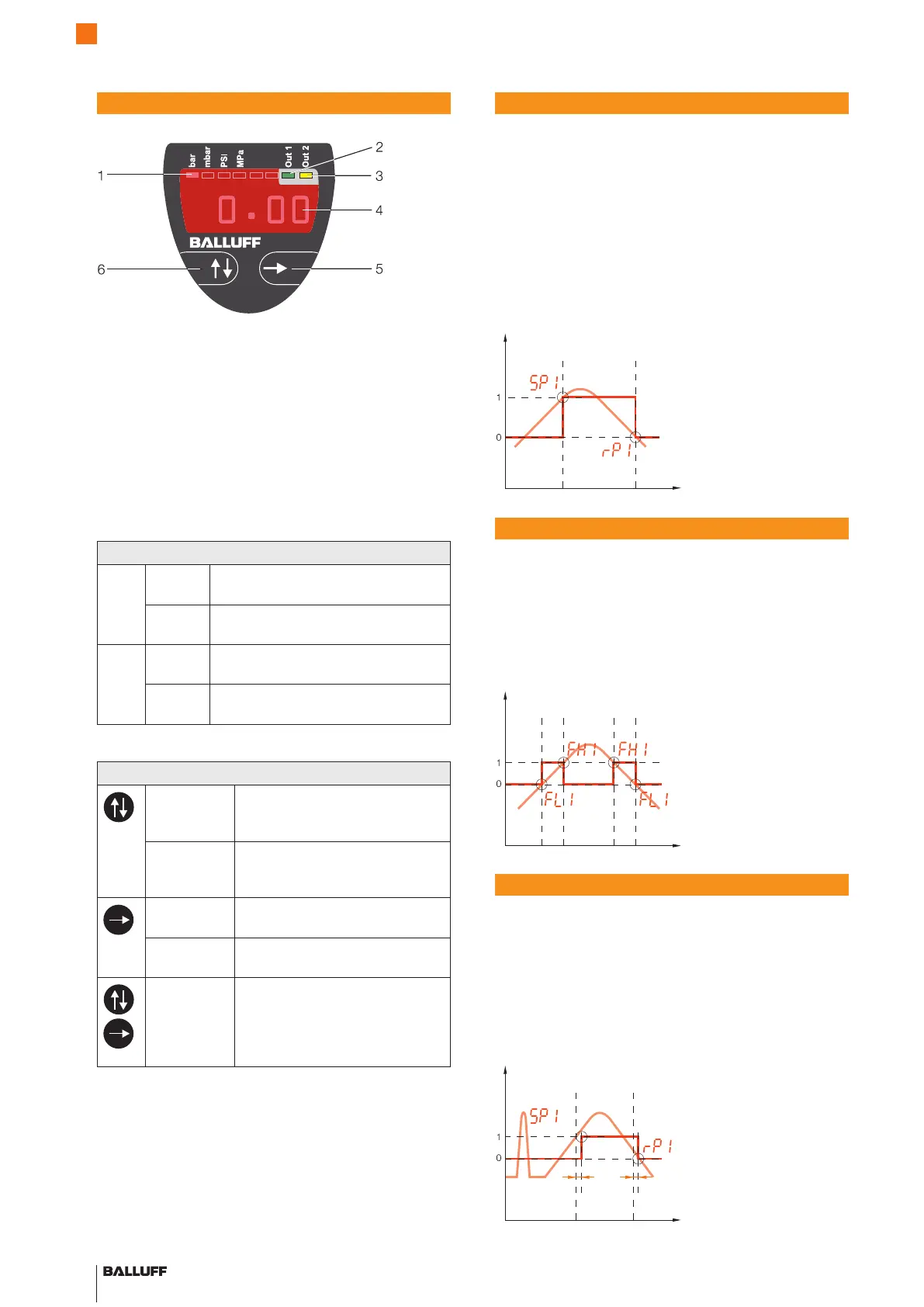

Elementos de indicación y mando
1. Cuatro LEDs para la indicación de las unidades
2. LED Out 1 verde: indicador de estado para salida de
conmutación 1
3. LED Out 2 amarillo: indicador de estado para salida de
conmutación 2
4. Indicación de siete segmentos para el valor de medi-
ción y los parámetros
5. Tecla para moverse dentro de un menú
6. Tecla para moverse entre un menú y otro
Histéresis ajustable
La diferencia entre el punto de actuación (SP) y el punto
de reactuación (rP) se designa como histéresis. Esta
puede seleccionarse libremente dentro del rango de
medición en el caso de los interruptores de presión elec-
trónicos.
Función de histéresis: la histéresis mantiene estable el
estado de conexión de las salidas incluso cuando la
presión del sistema oscila alrededor del valor teórico.
Según aumenta la presión del sistema, conmuta la salida
al alcanzar el correspondiente punto de actuación (SP). Si
la presión vuelve a caer, la salida solo reactúa cuando se
ha alcanzado el punto de reactuación (rP).
Ventana ajustable
La función de salida se activa cuando el valor de medición
se encuentra entre el punto de conmutación ajustado y el
punto de reactuación.
Función de ventana: la zona entre un límite inferior de
presión definido y un límite superior definido se designa
como ventana. Un proceso de conmutación se activa en
cuanto se queda por debajo de o se sobrepasa este rango
de presión programado.
Tiempo de retardo ajustable
El tiempo de retardo permite filtrar de forma fiable los picos
de presión no deseados de corta duración. A tal fin, la
salida de conmutación no cambia su estado inmediata-
mente al alcanzar el suceso de actuación sino tan solo
después de que haya transcurrido un determinado tiempo
de retardo que puede seleccionarse libremente de (0...50
s). Si el suceso de actuación ha dejado de existir después
de que haya transcurrido el tiempo de retardo, la salida de
conmutación tampoco cambia.
Figura 10: Función de histéresis
Figura 11: función de ventana
Figura 12: función de retardo
Sensores de presión con IO-Link
BSP-B... /-V...
