Balluff BTL7-A5 M Series User Manual

24 italiano
9

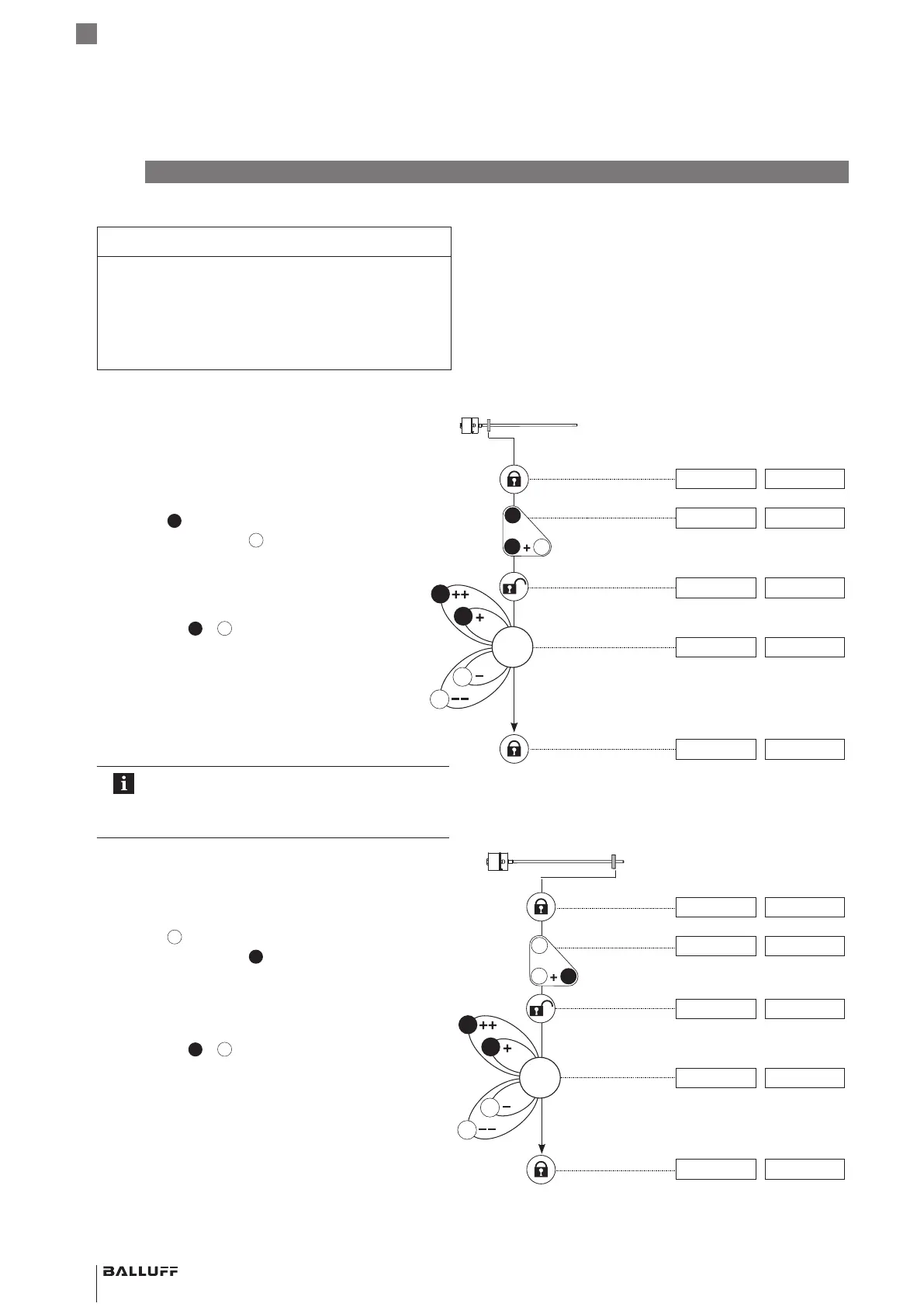

Regolazione tramite Online-Setting
ATTENZIONE
Anomalie funzionali
La variazione del segnale di uscita del BTL in un impianto
pronto al funzionamento può comportare lesioni e danni
materiali.
► Le persone devono stare lontane dalle aree
pericolose dell’impianto.
Con la funzione Online-Setting, l’impianto non viene messo
fuori servizio. Il valore iniziale e finale vengono impostati
online.
Campo di regolazione massimo per ciascuna regolazione:
Valore iniziale: ±25 % della corsa corrente
Valore finale: ±25 % del valore finale corrente
Se il valore desiderato non viene raggiunto alla prima
regolazione (superamento del campo di regolazione
massimo), la procedura di regolazione andrà ripresa
dall’inizio.
a
b
a
b
a
b
a
b
1) Attivare brevemente i tasti: il valore corrente verrà aumentato o
diminuito di circa 1mV oppure 1 µA.
Se un tasto viene attivato per oltre 1s, aumenta
l’incremento del passo.
1. Impostazione online del valore iniziale: Valori indicati (esempio)
► Azionare l’impianto in modo da portare il datore di
posizione sulla posizione iniziale.
a 0…10 V a 4…20 mA
5,39 V 12.62 mA
► Attivare
a
per almeno 3 s.
► Quindi attivare anche
b
per almeno 3 s.
> 3 s
+
> 3 s
b
a
a
5,39 V 12.62 mA
⇒ I tasti sono attivi.
5,39 V 12.62 mA
► Impostare il valore iniziale.
⇒ Tramite
a
e
b
è possibile modificare il valore
iniziale all'interno del campo di regolazione
consentito
1)
. La pendenza della curva caratteristica
resterà costante (vedere pagina18).
4.84 V 11.74 mA
► Terminare la procedura di impostazione (non attivare
nessun tasto per 15s).
⇒ Il valore iniziale è stato salvato, i tasti sono inattivi.
4.84 V 11.74 mA
Dopo la procedura, attendere il tempo di blocco
di 15s. Ciò vale anche in caso di
commutazione fra regolazione del valore iniziale
e regolazione del valore finale.
2. Impostazione on online del valore finale: Valori indicati (esempio)
► Azionare l’impianto in modo da portare il datore di
posizione sulla posizione finale.
a 0…10 V a 4…20 mA
8.72 V 17.95 mA
► Attivare
b
per almeno 3 s.
► Quindi attivare anche
a
per almeno 3 s.
> 3 s
+
> 3 s
b
b
a
8.72 V 17.95 mA
⇒ I tasti sono attivi.
8.72 V 17.95 mA
► Impostare il valore finale.
⇒ Tramite
a
e
b
è possibile modificare il valore finale
all'interno del campo di regolazione consentito
1)
. La
pendenza della curva caratteristica verrà
modificata, mentre il valore zero resterà invariato
(vedere pagina18).
9.49 V 19.18 mA
► Terminare la procedura di impostazione (non attivare
nessun tasto per 15s).
⇒ Il valore finale è stato salvato, i tasti sono inattivi.
9.49 V 19.18 mA
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
