14 deutsch
4.5 Elektrischer Anschluss

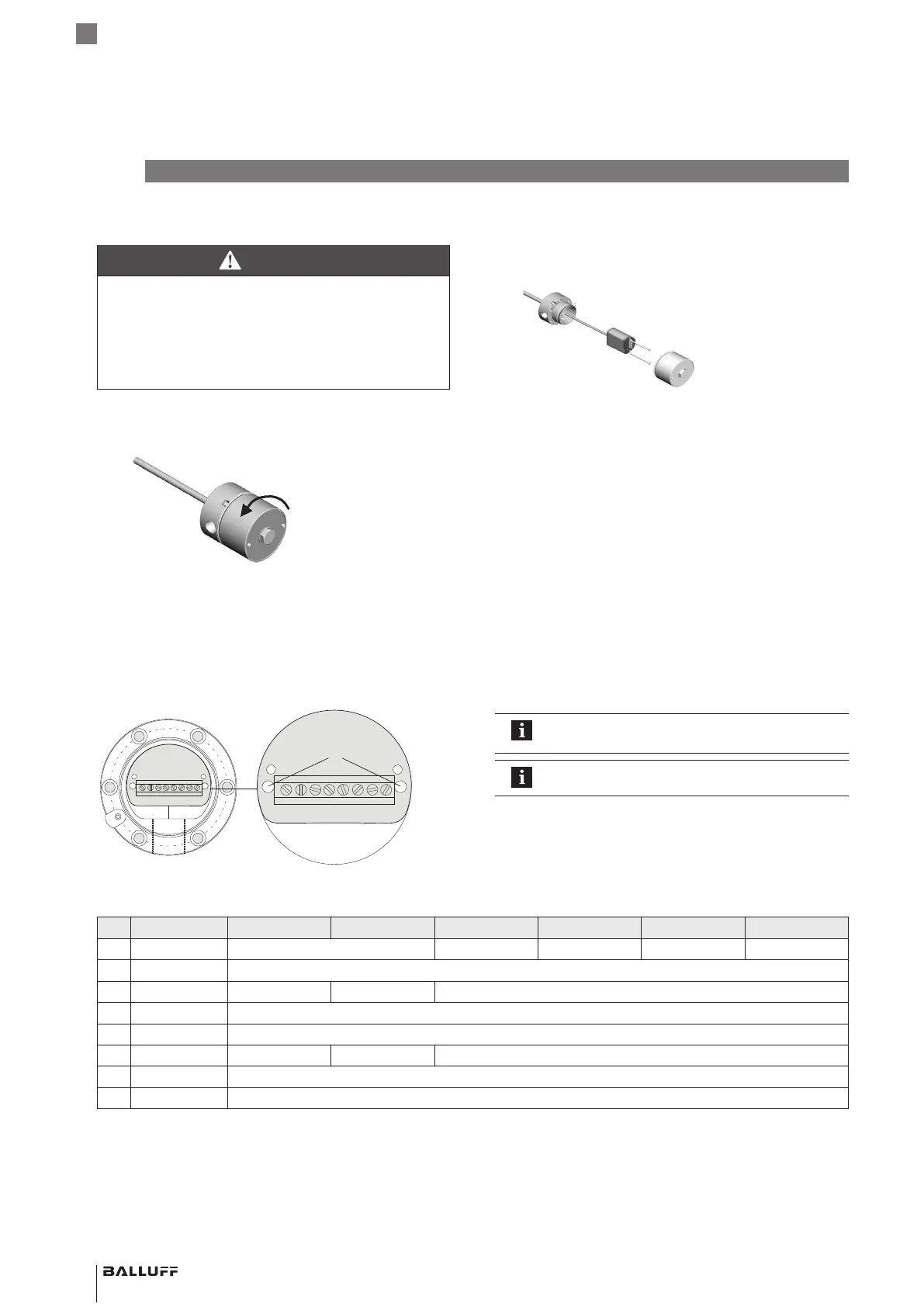

Bild 4-6:
8 7 6 5 4 3 2 1
8 7 6 5 4 3 2 1
Halteschrauben
Typisches Gehäuse mit Anschlussklemmenbaugruppe,
Pinbelegung
Pin Adernfarbe
1)
BTL7-A510-… BTL7-G510-… BTL7-C500-… BTL7-C570-… BTL7-E500-… BTL7-E570-…
1 YE Gelb
2)
nicht belegt
3)
0…20mA 20…0mA 4…20mA 20…4mA
2 GY Grau 0V
3 PK Rosa
2)
10…0V 10…–10V nicht belegt
3)
4 BU Blau GND
4)
5 BN Braun 10…30V
6 GN Grün
2)
0…10V –10…10V nicht belegt
3)
7 RD Rot La (Programmiereingang)
8 WH Weiß Lb (Programmiereingang)
1) Empfohlene Adernfarbe bei Verwendung der Einstellbox (siehe Bild 6-1 auf Seite17)
2) Zusätzlich zur grauen Ader 0V darf nur ein Ausgangssignal angeschlossen werden, d.h. entweder die gelbe, rosa oder grüne Ader!
3) Nicht belegte Adern müssen steuerungsseitig mit GND verbunden werden, aber nicht mit dem Schirm.
4) Bezugspotential für Versorgungsspannung und EMV-GND!
Tab. 4-1: Anschlussbelegung
Beachten Sie die Informationen zu Schirmung
und Kabelverlegung (siehe Kapitel 4.6).
Für 90 °C ausgelegte Leiter verwenden.
4
Einbau und Anschluss (Fortsetzung)
4.4 Elektronikmodul austauschen
GEFAHR
Explosionen
Beim Öffnen des Gehäuses können Funken entstehen, die
in einem explosionsgefährdeten Bereich Explosionen
auslösen können.
► Gehäuse in einem potenziell explosionsgefährdeten
Bereich nicht öffnen!
1. Stromquelle trennen.
2. Gehäuseabdeckung lösen und entfernen.
3. Verbindungsanordnung für den Wiederzusammenbau
notieren und Anschlussverbindungen lösen.
4. Die zwei Halteschrauben (siehe Bild 4-6) des Elektro-
moduls entfernen.
5. Elektronikmodul vorsichtig aus dem Druckgehäuse
ziehen (Verbiegen der Messstrecke vermeiden).
6. Neues Elektronikmodul vorsichtig in das Druckgehäuse
schieben (Verbiegen der Messstrecke vermeiden).
7. Elektronikmodul mit zwei neuen Schrauben (im Liefer-
umfang des Ersatzmoduls enthalten) festschrauben.
8. Anschlussverbindungen herstellen
(siehe Elektrischer Anschluss auf Seite14).
9. Gehäuseabdeckung wieder bündig aufsetzen und mit
33…40Nm (25…30ft∙lb) anziehen. Sekundärhalte-
schrauben anziehen (ATEX).
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“und „ta“
Druckfeste Kapselung
