www.balluff.com 21deutsch
7

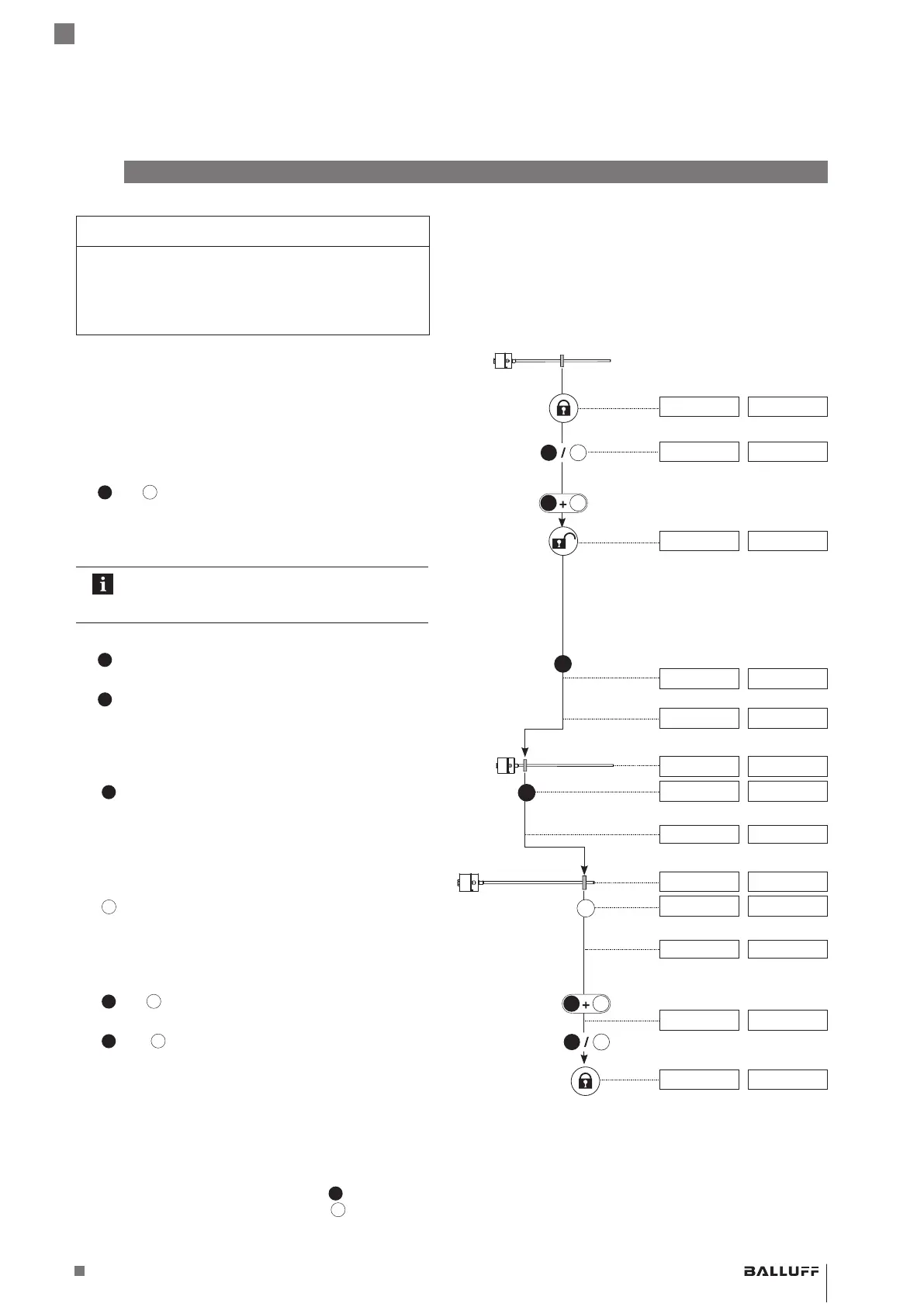

Teach-in
ACHTUNG
Funktionsbeeinträchtigung
Das Teach-in während des Betriebs der Anlage kann zu
Fehlfunktionen führen.
► Die Anlage vor dem Teach-in außer Betrieb nehmen.
Angezeigte Werte (Beispiel)
bei 0…10 V bei 4…20 mA
Ausgangslage:
– BTL mit Positionsgeber im Messbereich
5.39 V 9.15 mA
1. Taster aktivieren
► Beliebigen Taster mindestens 3 s aktivieren.
> 3 s
b
a
5.39 V 9.15 mA
► Taster loslassen.
< 1 s
►
a
und
b
gleichzeitig (innerhalb 1s) und für minde-
stens 3s aktivieren.
> 3 s
a
b
⇒ Ausgang gibt Errorwert aus.
10.50 V 3.60 mA
⇒ Taster sind aktiviert.
Tritt ein Fehler oder eine Unterbrechung beim
Aktivieren der Taster auf, vor dem erneuten
Versuch eine Schutzzeit von 12 s abwarten.
2. Teach-in anwählen
►
a
mindestens 2 s aktivieren.
> 2 s
⇒ Kennung für „Teach-in“ wird angezeigt.
4.00 V 12.00 mA
►
a
loslassen.
⇒ Aktueller Positionswert wird angezeigt.
5.39 V 9.15 mA
3. Nullpunkt einstellen
► Positionsgeber an den neuen Nullpunkt bringen.
1.04 V 4.82 mA
►
a
mindestens 2 s aktivieren.
> 2 s
0.00 V 4.00 mA
⇒ Der neue Nullpunkt ist eingestellt.
0.00 V 4.00 mA
4. Endpunkt einstellen
► Positionsgeber an den neuen Endpunkt bringen.
9.89 V 19.13 mA
►
b
mindestens 2 s aktivieren.
> 2 s
10.00 V 20.00 mA
⇒ Der neue Endpunkt ist eingestellt.
10.00 V 20.00 mA
5. Teach-in beenden und Taster deaktivieren
►
a
und
b
gleichzeitig mindestens 6 s aktivieren.
> 6 s
⇒ Ausgang gibt Errorwert aus.
10.50 V 3.60 mA
►
a
oder
b
kurz (< 1 s) aktivieren.
< 1 s
⇒ Taster sind deaktiviert.
⇒ Aktueller Positionswert wird angezeigt.
10.00 V 20.00 mA
Programmiereingang La = blauer Taster =
a
Programmiereingang Lb = grauer Taster =
b
a
b
a
b
b
a
a
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“ und „ta“
Druckfeste Kapselung
