Justieren
ACHTUNG
Funktionsbeeinträchtigung
Das Justieren während des Betriebs der Anlage kann zu
Fehlfunktionen führen.
► Die Anlage vor dem Justieren außer Betrieb nehmen.

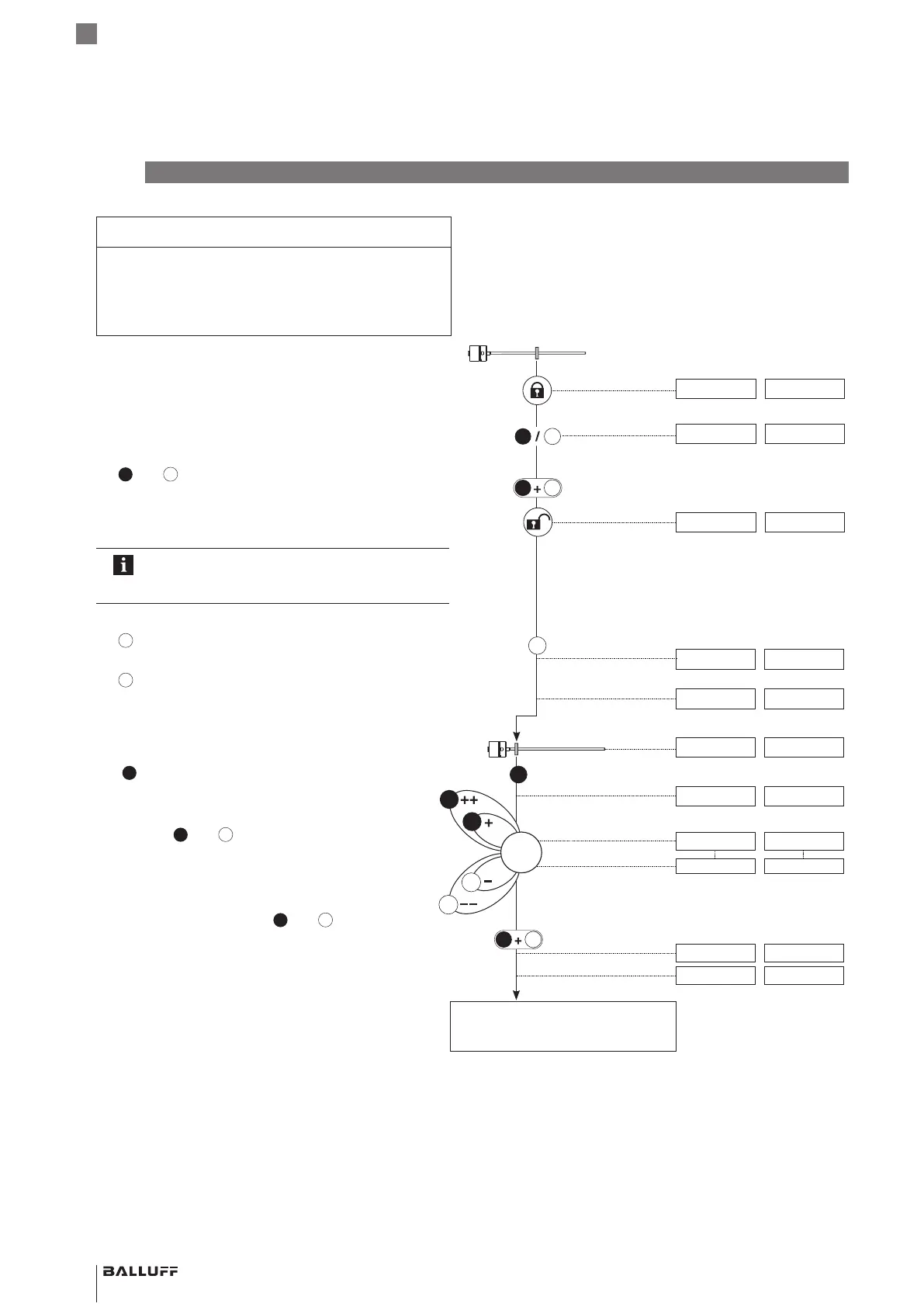

Angezeigte Werte (Beispiel)
bei 0…10 V bei 4…20 mA
Ausgangslage:
– BTL mit Positionsgeber im Messbereich
5.39 V 9.15 mA
1. Taster aktivieren
► Beliebigen Taster mindestens 3 s aktivieren.
> 3 s
5.39 V 9.15 mA
► Taster loslassen.
< 1 s
►
und
gleichzeitig (innerhalb 1s) und für minde-
stens 3s aktivieren.
> 3 s
⇒ Ausgang gibt Errorwert aus.
10.50 V 3.60 mA
⇒ Taster sind aktiviert.
Tritt ein Fehler oder eine Unterbrechung beim
Aktivieren der Taster auf, vor dem erneuten
Versuch eine Schutzzeit von 12 s abwarten.
2. Justieren anwählen
►
mindestens 2 s aktivieren.
> 2 s
⇒ Kennung für „Justieren“ wird angezeigt.
2.00 V 6.00 mA
►
loslassen.
⇒ Aktueller Positionswert wird angezeigt.
5.39 V 9.15 mA
3. Anfangswert justieren
► Positionsgeber in die Anfangsposition bringen.
1.04 V 4.82 mA
►
mindestens 2 s aktivieren.
> 2 s
⇒ Kennung „Anfangswert justieren“ wird angezeigt.
0.00 V 4.00 mA
► Anfangswert justieren.
⇒ Über
und
kann der Anfangswert verändert
werden
1)
. Die Steigung der Kennlinie bleibt dabei
konstant (siehe Seite18).
1.04 V 4.82 mA
1.00 V 4.40 mA
► Einstellvorgang beenden:
und
höchstens 2 s
aktivieren.
< 2 s
b
⇒ Kennung für „Justieren“ wird angezeigt.
2.00 V 6.00 mA
⇒ Eingestellter Positionswert wird gespeichert.
1.00 V 4.40 mA
Endwert justieren
(siehe Seite 23)
b
b
1) Taster kurz aktivieren: Aktueller Wert wird um ca. 1mV
bzw. 1 µA erhöht bzw. verringert.
Wird ein Taster länger als 1 s aktiviert, erhöht sich die
Schrittweite.
