www.balluff.com 23deutsch
8

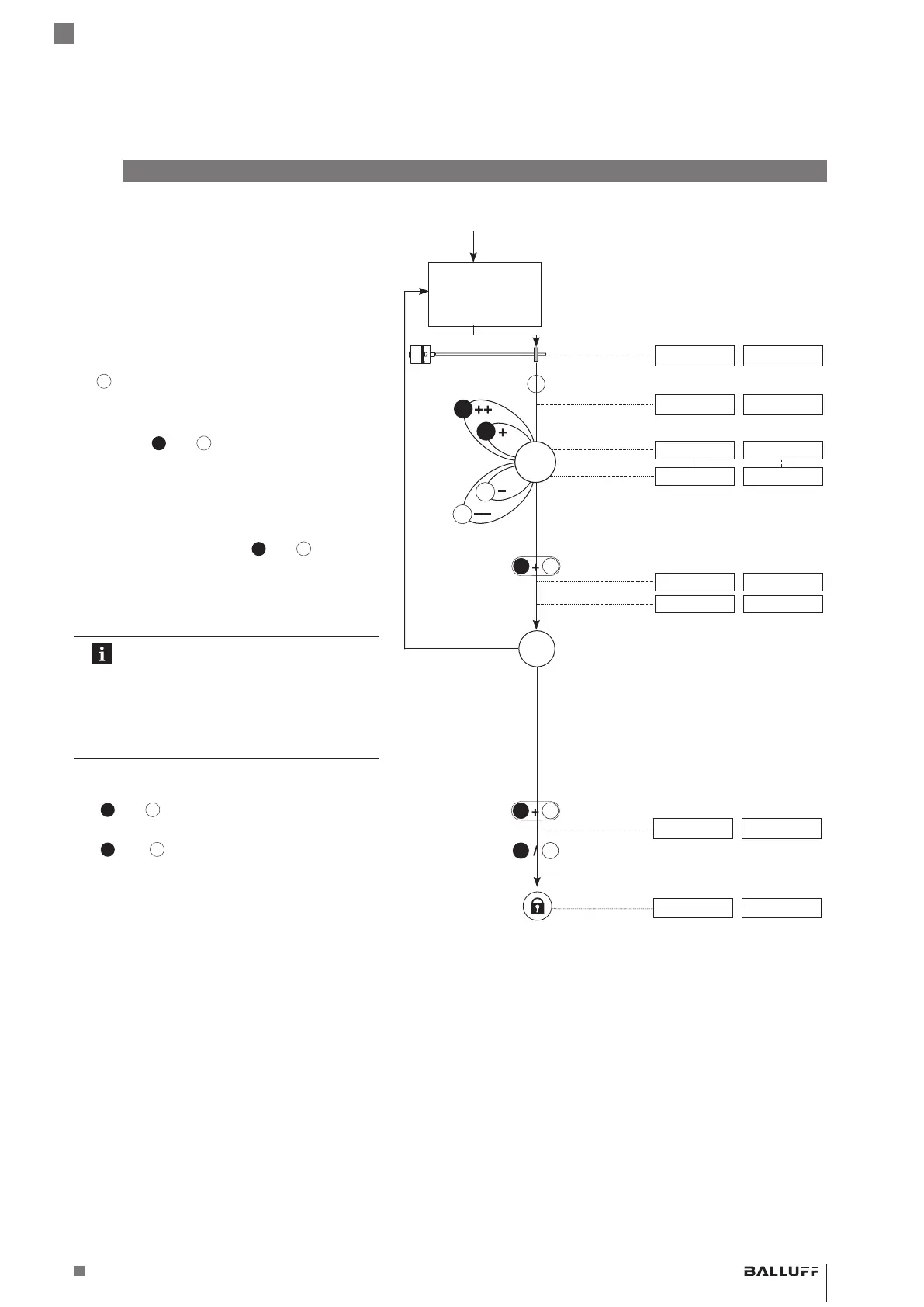

Justieren (Fortsetzung)
Anfangswert
justieren
(siehe Seite22)
Angezeigte Werte (Beispiel)
bei 0…10 V bei 4…20 mA
4. Endwert justieren
► Positionsgeber in die Endposition bringen.
9.89 V 19.13 mA
►
b
mindestens 2 s aktivieren.
> 2 s
b
⇒ Kennung „Endwert justieren“ wird angezeigt.
10.00 V 20.00 mA
► Endwert justieren.
⇒ Über
a
und
b
kann der Endwert verändert
werden
1)
. Die Steigung der Kennlinie wird
geändert, der Nullwert bleibt bestehen (siehe
Seite 18).
9.89 V 19.13 mA
9.00 V 19.00 mA
► Einstellvorgang beenden:
a
und
b
höchstens 2 s
aktivieren.
< 2 s
a
b
⇒ Kennung für „Justieren“ wird angezeigt.
2.00 V 6.00 mA
⇒ Eingestellter Positionswert wird gespeichert.
9.00 V 19.00 mA
Werte prüfen
Die Einstellungen von Anfangswert und
Endwert beeinflussen sich abhängig
von der Messposition gegenseitig.
Schritte 3 und 4 so oft wiederholen, bis
die gewünschten Werte exakt einge-
stellt sind.
5. Justieren beenden und Taster deaktivieren
►
a
und
b
gleichzeitig mindestens 6 s aktivieren.
> 6 s
a
b
⇒ Ausgang gibt Errorwert aus.
10.50 V 3.60 mA
►
a
oder
b
kurz (< 1 s) aktivieren.
< 1 s
b
a
⇒ Taster sind deaktiviert.
⇒ Aktueller Positionswert wird angezeigt.
9.00 V 19.00 mA
a
b
a
b
1) Taster kurz aktivieren: Aktueller Wert wird um ca. 1mV
bzw. 1 µA erhöht bzw. verringert.
Wird ein Taster länger als 1 s aktiviert, erhöht sich die
Schrittweite.
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“ und „ta“
Druckfeste Kapselung
