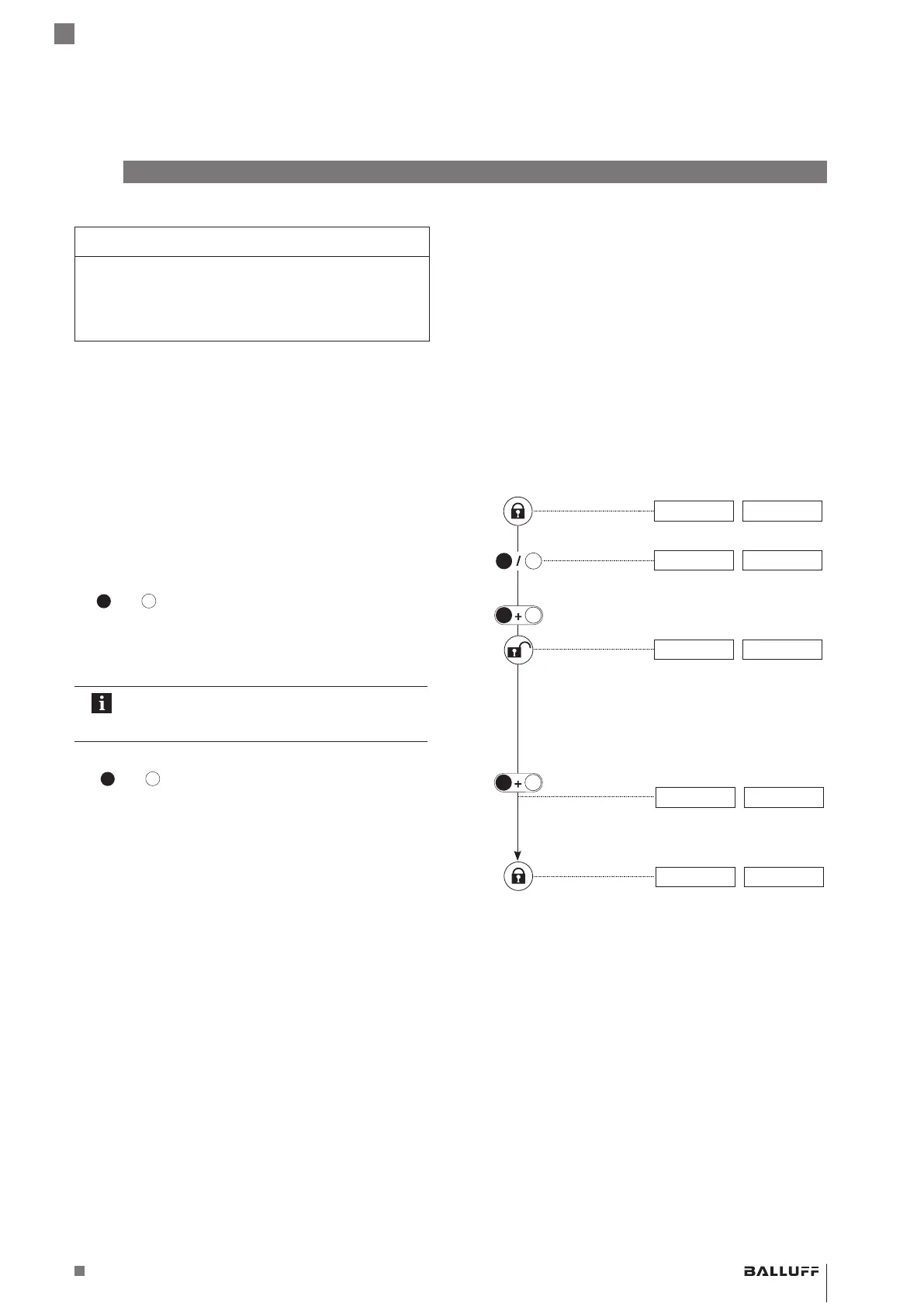

Rücksetzen aller Werte (Reset)
ACHTUNG
Funktionsbeeinträchtigung
Das Rücksetzen der Werte während des Betriebs der
Anlage kann zu Fehlfunktionen führen.
► Die Anlage vor dem Reset außer Betrieb nehmen.
Mit der Reset-Funktion können alle Einstellungen auf die
Werkseinstellungen zurückgesetzt werden. Zum Reset
kann sich der Positionsgeber auch außerhalb des Mess-
bereichs befinden.
Angezeigte Werte (Beispiel)
bei 0…10 V bei 4…20 mA
5.39 V 10.80 mA
1. Taster aktivieren
► Beliebigen Taster mindestens 3 s aktivieren.
> 3 s
5.39 V 10.80 mA
► Taster loslassen.
< 1 s
►
und
gleichzeitig (innerhalb 1s) und für minde-
stens 3s aktivieren.
> 3 s
⇒ Ausgang gibt Errorwert aus.
10.50 V 3.60 mA
⇒ Taster sind aktiviert.
Tritt ein Fehler oder eine Unterbrechung beim
Aktivieren der Taster auf, vor dem erneuten
Versuch eine Schutzzeit von 12 s abwarten.
2. Reset
►
und
mindestens 6 s aktivieren.
> 6 s
⇒ Ausgang gibt Nullwert aus.
0.00 V 4.00 mA
⇒ Alle Werte sind zurückgesetzt.
► Taster loslassen.
⇒ Aktueller Positionswert wird angezeigt.
⇒ Taster sind verriegelt.
8.43 V 15.67 mA
b
b
b
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Magnetostriktives Positionsmesssystem – Bauform Stab
Zündschutzart „db“ und „ta“
Druckfeste Kapselung
