français
Mise en service
DANGER
Mouvements incontrôlés du système
Lors de la mise en service et lorsque le système de
mesure de déplacement fait partie intégrante d’un
système de régulation dont les paramètres n’ont pas
encore été réglés, des mouvements incontrôlés peuvent
survenir. De tels mouvements sont susceptibles de
causer des dommages corporels et matériels.
► Les personnes doivent se tenir à l’écart de la zone
de danger de l’installation.
► La mise en service ne doit être effectuée que par un
personnel qualifié.
► Les consignes de sécurité de l’installation ou du
fabricant doivent être respectées.
1. Vérifier la fixation et la polarité des raccordements.
Remplacer les raccordements endommagés.
2. Mettre en marche le système.
3. Vérifier régulièrement les valeurs et les paramètres
réglables (en particulier après remplacement du
capteur de déplacement ou réparation par le fabricant).
Le cas échéant, procéder à un nouveau réglage du
capteur de déplacement.
La procédure de réglage est décrite dans la
notice d’utilisation détaillée.
Conseils d’utilisation
– Contrôler régulièrement les fonctions du capteur de
déplacement et de tous ses composants.
– En cas de dysfonctionnement, mettre le système hors
service.
– Protéger le système de toute utilisation non autorisée.
Blindage et pose des câbles
Mise à la terre définie !
Le capteur de déplacement et l’armoire
électrique doivent être reliés au même potentiel
de mise à la terre.
Blindage
Pour garantir la compatibilité électromagnétique (CEM), les
consignes suivantes doivent être respectées:
– Le capteur de déplacement et la commande doivent
être reliés par un câble blindé: tresse de fils de cuivre,
couverture minimum85%.
– Modèle de connecteur: relier à plat le blindage du
connecteur au boîtier de connecteur.
Champs magnétiques
Le système de mesure de déplacement est un système
magnétostrictif. Veiller à ce que le capteur de déplacement
et le vérin de réception se trouvent à une distance
suffisante de champs magnétiques externes de forte
intensité.
Pose des câbles
Ne pas poser le câble reliant le capteur de déplacement, la
commande et l’alimentation à proximité d’un câble haute
tension (possibilités de perturbations inductives). Ne poser
le câble que lorsque celui-ci est déchargé de toute tension.
Longueur de câble
La longueur maximale pour un câble CAT5e est de
100m
3)
.
3) Condition préalable : la structure, le blindage et le câblage excluent toute
influence de champs perturbateurs externes.
Antiparasitage
Afin d’éviter toute compensation de potentiel –courant
électrique– par le blindage du câble, respecter les
consignes suivantes:
– Utiliser des douilles d’isolation.
– Raccorder l’armoire électrique et l’installation dans
laquelle se trouve le BTL7 au même potentiel de mise
à la terre.
BTL7-V50D/E/T-M _ _ _ _ -P-C003
Capteur de déplacement en boîtier profilé
Raccordement électrique
Alimentation (Power)
31
44
1
22
31
42
3

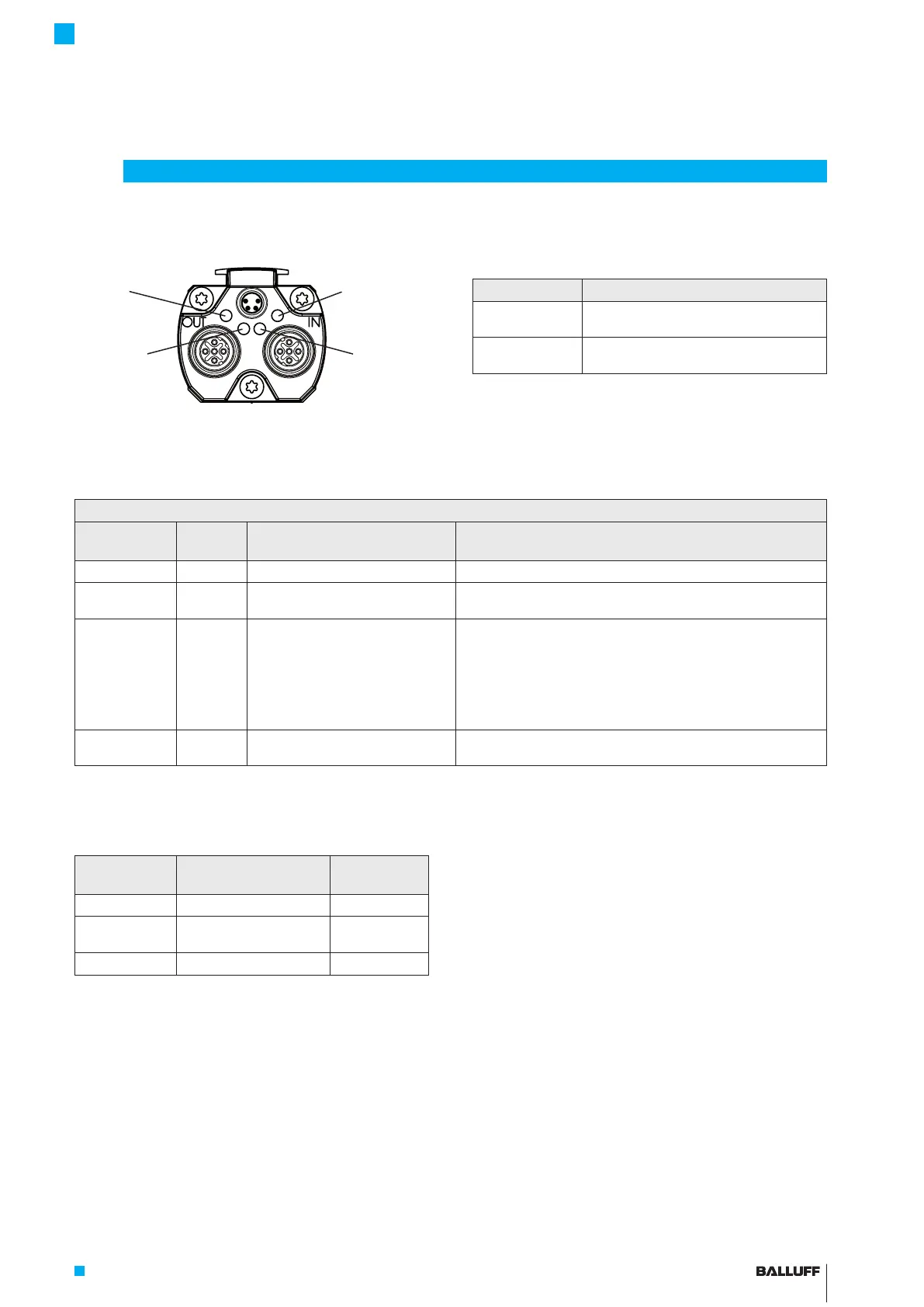

Affectation des broches du connecteur (vue de dessus sur le connecteur
du capteur de déplacement)
Broche Couleur de câble Signal
1 BN marron 10…30 V
2 WH blanc Non utilisé
1)
3 BU bleu 0V GND
2)
4 BK noir Non utilisé
1)
BUS IN/OUT (données)
Broche Couleur de câble Signal
1 YE jaune TX+
2 WH blanc RX+
1) Les conducteurs non utilisés peuvent être reliés coté commande à la masse
GND, mais pas au blindage.
2) Potentiel de référence pour tension d’alimentation et GND CEM.
3 OG orange TX−
4 BU bleu RX−
Power
(broche)
Bus OUT
(douille)
Bus IN
(douille)
