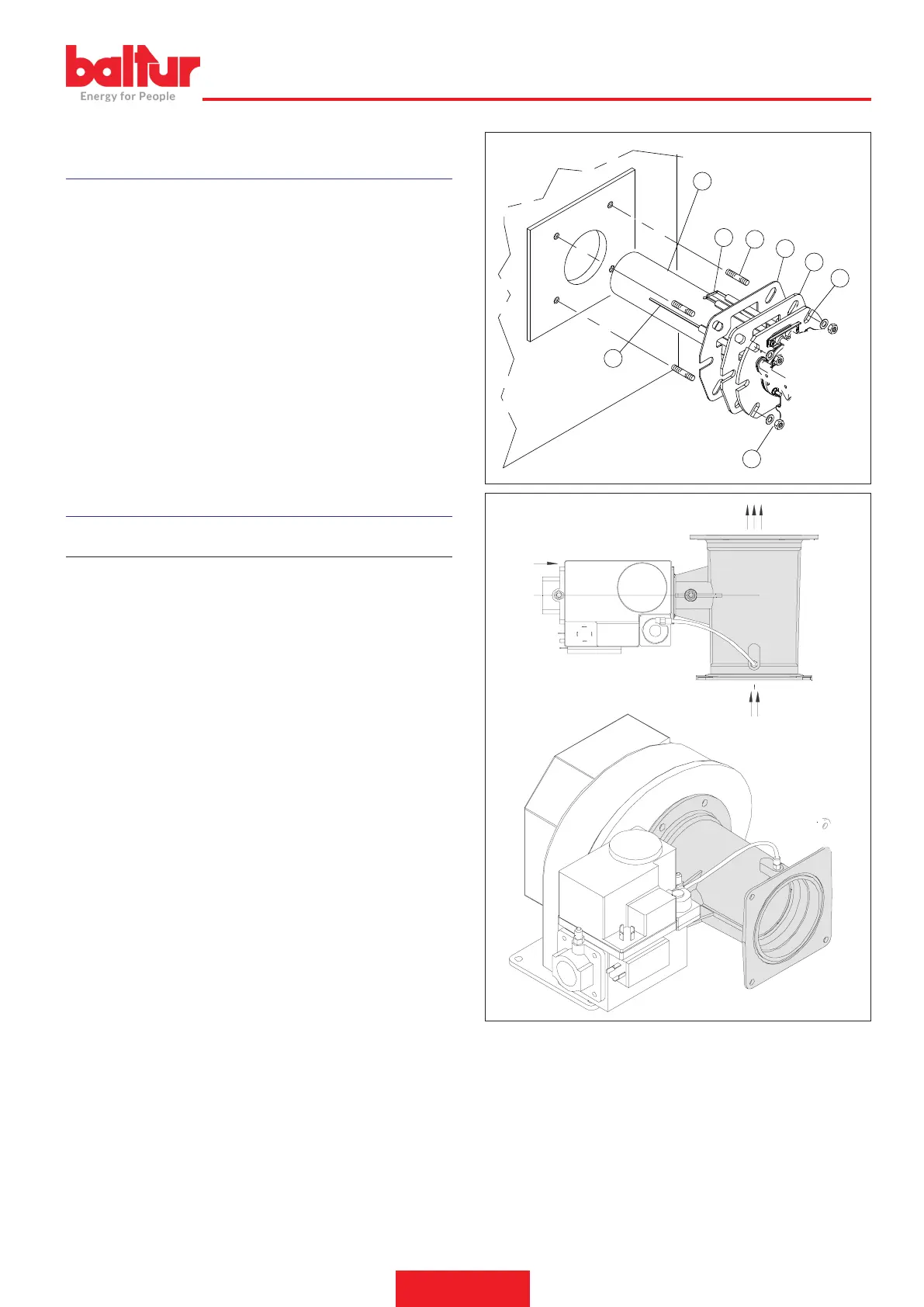

APPLICAZIONE DEL BRUCIATORE ALLA
CALDAIA
Introdurre nel focolare la testa del bruciatore (1)
Prestare attenzione a non danneggiare le ceramiche degli elettrodi
(2 ; 3), poichè una microfessura povocherebbe disfunzioni del bru-
ciatore.
Procedere al bloccaggio della angia (6) al portello caldaia
interponendo le guarnizioni (4 ; 5) serrando i dadi (7) nei prigionieri (8)
RAMPA GAS
DESCRIZIONE RAMPA PER REGOLAZIONE PRESSIONE GAS
I bruciatori sono abbinati a valvole gas monoblocco di tipo pneuma-
tico proporzionale, che consentono di modulare la quantità di gas
erogata e quindi la potenza sviluppata.
Un segnale di pressione rilevato al circuito aria è portato alla valvola
gas pneumatica, la quale eroga una quantità di gas proporzionale alla
portata di aria elaborata dal ventilatore.
1
2
8
4
5
6
7
0002950260
3
(gas/air)
Air inlet
Gas inlet
BPM90_800_valvola_venturi
