B&PLUS RCS600 - Page 26

- 26 -
Wireless charging system 600W specication
For 12V・24V・48V battery
株式会社ビー・アンド・プラス
B&PLUS K.K.
単位
ｍｍ
図名
作成
担当
型式
尺度
CODE
承認番号
承認
管理番号
製品仕様書
作成日
1/1
材質
■製品仕様
1000
＋30
-0
51
57.6
40
16
47.04
M2.6X0.45
ｺﾈｸﾀﾋﾟﾝ
本体：軟鋼+ﾆｯｹﾙめっき
取付方法 M2.6ﾈｼﾞ（2本）による固定
1
ｹｰﾌﾞﾙ:12X0.2sq
14:青
16:灰
17:白
18:黒
19:空
20:桃
1:茶
4:赤
5:橙
6:黄
7:緑
8:紫
未接続:
2,3,9,10,11,12,13
15,21,22,23,24,25
配線表
ﾋﾛｾ製 25ﾋﾟﾝ ｵｽ
■ RCS600-OP003
RCS600-OP003
1190303
2019.03.06
高橋
久保田
TA19303A
2019/3/6
開発
久保田
【Specications】
Connector pin: 25 pin male (By Hirose)
Cable: 12x0.2sq
Mounting method: Fixing with two M2.6 screws
Option

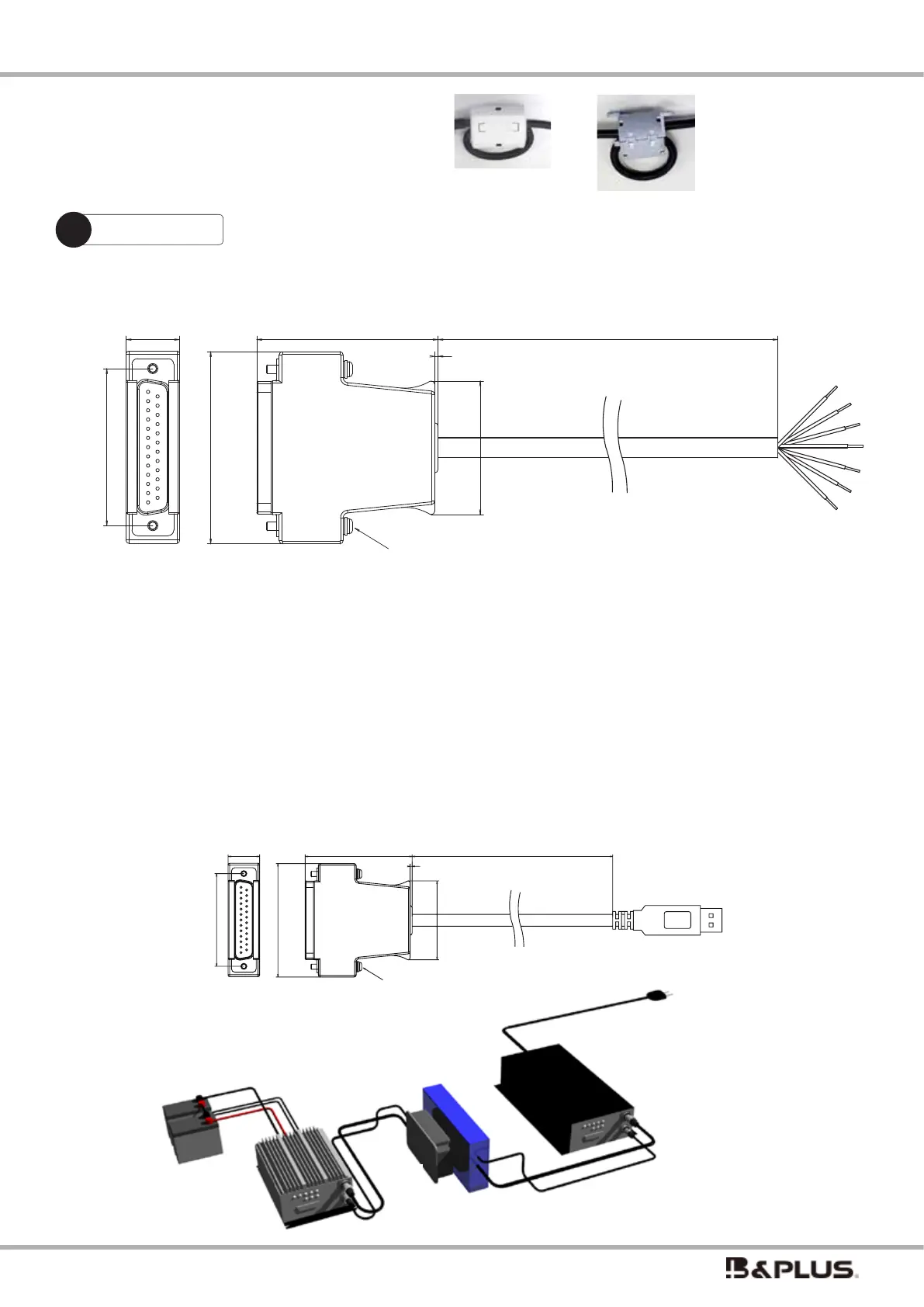

◆ Dsub25P connector cable for I/O signal（Type code：RCS-DSUB-CBL)
This is the included product (Type code: RCS-DSUB) with a cable.
It can be purchased as an option.
【Wiring table】
14：Blue
16：Gray
17：White
18：Black
20：Pale Blue
1：Brown
4：Red
5：Orange
6：Yellow
7：Green
8：Purple
Disconnected：2、3、9、
10、11、12、13、15、19、
21、22、23、24、25
【Connector pin number】
②
①
④
③
Active Head
Passive
Head
⑤
◆ Various extension cables
リモートシステム
ユーザーズガイド

https://www.b-plus-kk.jp/
E-mail bp-tech@b-plus-kk.jp
ワイヤレス給電の
リモートパワーサプライシステム
600W 用設定書き込み用ケーブル
【本製品の機能】
600W 用設定書き込み用ケーブルは、RCS600 シリーズの充電
ユニットに接続し、充電時の電圧、電流及び再充電電圧の設定を行
うためのケーブルとなります。
システム構成
No.T319C01A
型式：RCS600-OP004
2019.12.12
＊PleaseturnoverforEnglishguide.
本製品取扱いのご注意
安全上のご注意
ご使用前に本書をよくお読みいただくと共に、
ご使用のバッテリーの許容充電電圧、充電電流を
ご確認の上、ご使用ください。
◆ 本製品のパラメータ書き込みを行う際は、システムが非対向状態で行ってください。
◆ 電圧設定誤差、電流設定誤差を考慮して設定値の決定を行ってください。
◆ バッテリーで指定されている上限電圧、上限電流を超えないように設定してください。
◆ バッテリーの使用温度により、上限電圧などが変わる可能性がありますので、使用環境を考慮して、設定値の
決定を行うようにしてください。
◆ 当設定におけるバッテリーの過電圧、過電流による破損については、当社では責任を負いません。
RCS600
-CA ＿
RCS600
-OP004
PC
外径寸法図





0;

㸩

ڦ5&623
使用方法
①アプリケーションソフトのダウンロード
以下の HP よりユーザー登録後、製品資料ダウンロード画面から、
本製品型式「RCS600-OP004」を入力し、書き込み
ソフトのダウンロードを行います。
（対応 OS：Windows7,Windows8.1,Windows10）
ダウンロード用 URL:https://www.b-plus-kk.jp/download.html

( 右側メニューの製品資料ダウンロードよりお進みください。会員登録が必要です。)
アプリケーションをダウンロードされましたら、ファイルを解凍後、
アプリケーションを開いてください。（図１）
※ USB-COM 変換ドライバーが自動でインストールされない場合は、
別途 FTDI の VirtualCOMPort ドライバーをインストールしてください。
ご不明な点がありましたらお問い合わせください。
（図１）
②充電ユニットと PC の接続
充電ユニット RCS600-CA ＿とアプリケーションソフトをダウンロード
した PC を、書き込み用ケーブルで接続し、使用可能なポートが表示
されることを確認してください。（図２）
※複数表示される場合は、デバイスマネージャーから書き込み用ケーブルが
設定されているポートの確認を行ってください。
（図２）
③ポートを接続する
アプリケーション画面の「COMport」から書き込み用ケーブルが
接続されているポートを選択後、「Connect」を押し、
充電ユニットと接続を行う。
（図３）
※「Connect」ボタンがトーン
アップにならない場合は、コネクタを
一度外して再度接続してください。
④現状の充電ユニットの設定を確認する
アプリケーション画面の「COMport」から書き込み用ケーブルが
接続されているポートを選択後、「Read」を押し、
充電ユニットと接続を行う。（図４）
⑤充電設定を登録する
設定項目を入力し、「Write」を押し、右側の表示フレームに「WritingOK」が表示
されたら、充電ユニットへの書き込みが完了となります。（図５）
PC との接続状態
48V 仕様 標準設定 設定可能範囲
充電電圧 57.6V 48 ± 0.5V ～ 60 ± 0.5V
充電電流 10A 5 ± 0.5A ～ 10 ± 0.5A
再充電電圧 48V 32 ± 0.5V ～ 60 ± 0.5V
RCS600
CA
48
12V 仕様 標準設定 設定可能範囲
充電電圧 14.4V 12 ± 0.5V ～ 15 ± 0.5V
充電電流 34A 10 ± 0.5A ～ 34 ± 0.5A
再充電電圧 12V 8 ± 0.5V ～ 15 ± 0.5V
RCS600
CA
12
24V 仕様 標準設定 設定可能範囲
充電電圧 28.8V 24 ± 0.5V ～ 30 ± 0.5V
充電電流 20A 10 ± 0.5A ～ 20 ± 0.5A
再充電電圧 24V 16 ± 0.5V ～ 30 ± 0.5V
RCS600
CA
24
出力電圧設定（Vs）：
バッテリーが充電終期になると一定電圧で充電を行う場合の電圧を指します。
出力電流設定（Is）：
バッテリー残量が少ない、一定電流で充電を行う場合の電流値を指します。
再充電電圧（Vrc）：
システムが対向状態のまま、バッテリーが充電し、徐々に容量が減っていった場合、充電を再開する電圧値を指します。
なお、設定値は、各製品に記載されている設定可能範囲内で設定してください。
（図 3）
（図 4）
（図 5）
また、同梱されているシールを用いて、最新の設定内容を記載し、充電ユニットに貼り付けてご使用ください。
14.8
34
12
󲹵󲹾󲹶󲺃󲹽󲹽󲺤󲹾󲹿󲺣󲹭󱇪󰚗
󲹵󲹿󲹶󲺃󲹽󲹽󲺤󲹿󲺁󲺣󲹭󱇪󰚗
0
5
10
15
20
25
30
35
40
0 600 1200 1800 2400 3000 3600
󲝢󰼗󲺨󲺎󲺪󲹼󲝢󰄞󲺨󲺣󲺪
󰪍󲚌󲺨󲻀󲺪
󲝢󰄞[V]
󲝢󰼗[A]
0
5
10
15
20
25
30
35
40
0 600 1200 1800 2400 3000 3600 4200 4800
󲝢󰼗󲺨󲺎󲺪󲹼󲝢󰄞󲺨󲺣󲺪
󰪍󲚌󲺨󲻀󲺪
󲝢󰄞[V]
󲝢󰼗[A]
◆ Output setting / Writing cable set for 600W (Type code: RCS-DATA-CBL)
This cable is used to connect to the charging unit and to set the charging voltage, charging current and recharge
voltage. By downloading the dedicated application software from our website, you can connect the charging unit to a PC
and set various parameters. For more details, please contact our sales.
◆ Ferrite clamp for additional purchase
Refer to pages 18-20.
Type code：RFC-H13
Type code：E04SR401938
White
Gray
