B&PLUS RCS600 - Specifications

- 25 -
Wireless charging system 600W specication
For 12V・24V・48V battery

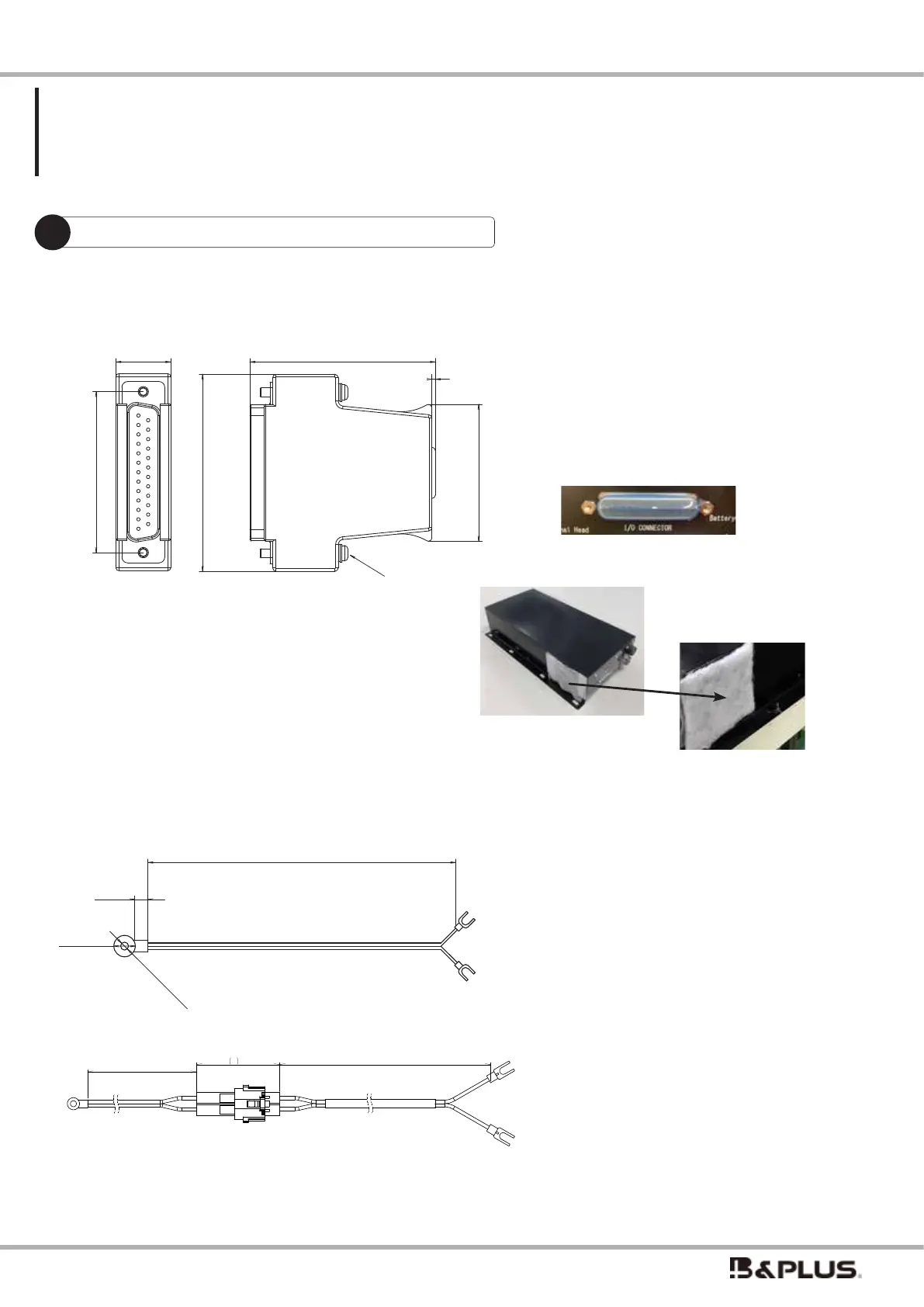

This is a D-sub connector in which PIN1 and PIN14 are shorted circuit internally.
When this connector is attached to the charging unit, charging starts automatically when the heads are facing.
【Specications】
Connector pin: 25 pin male (By Hirose)
Material: Body-Mild steel + Nickel plating
Mounting : Fixing with two M2.6 screws
株式会社ビー・アンド・プラス
B&PLUS K.K.
単位
ｍｍ
図名
作成
担当
型式
尺度
CODE
承認番号
承認
製品仕様書
1/1
材質
■製品仕様
ｺﾈｸﾀﾋﾟﾝ
本体：軟鋼+ﾆｯｹﾙめっき
配線表
ﾋﾛｾ製 25ﾋﾟﾝ ｵｽ
作成日
1-14:ショート
2-13,15-25:接続なし
51
57.6
40
16
47.04
M2.6X0.45
1
取付方法 M2.6ﾈｼﾞ（2本）による固定
高橋
久保田
2019.03.06
RCS600-OP001
■ RCS600-OP001
1190301
管理番号
TA19301A
2019/3/6
開発
久保田
※Refer to page 17 for the connector
pin numbers. PIN1 and PIN14 are
internally shortened in advance.
Included product additional purchase model
◆ Additional Dsub25P-Connector for start signal ON (Type code: RCS-DSUB)
*included only for normal open type. not included for normal close type as it is not required.
◆ Filter (Type code:RCS-FILTER01）
The lter for RCS600-AC.
（each 8pcs. of lters and tapes are included.
For optional purchase, 24pcs. of lters and 8pcs. of tapes）
Attach the unit to the air inlet section.（See P.14）
A separate instruction manual is available.
(Document No.: T320403)
Reference example
Both sides need to be attachd
株式会社ビー・アンド・プラス
B&PLUS K.K.
単位
ｍｍ
図名
作成
担当
型式
尺度
CODE
承認
管理番号
製品仕様書
作成日
1/1
材質
■製品仕様
Y端子:F1.25-3.5
取付方法 M3-4ﾈｼﾞ（2本）による固定
承認番号
接続端子
ｹｰﾌﾞﾙ:HVFF0.3sq
1515±30
φ6.4±0.3
5±0.5
φ3
.15±
0.15
配線表
1:黒
2:黒
■ RCS600-OP002
RCS600-OP002
1190302
高橋
久保田
2019.03.06
TA19302A
2019/3/6
開発
久保田
【Specications】
Connection terminal：Yterminal F1. 25 － 3.5
Material：Cable HVFF0.3sq
Mounting：Fixing with two M3-4 screws
It is recommended to paste the thermistor on the top of the battery used.
At that time, be sure not to touch the terminals.
◆ Thermistor for additional purchase
Type code：RCS-THERM1.5 (Cable1.5m), RCS-THERM2.5(Cable2.5m)
Type code：RCS-THERM-C（Cable 2m/with connector）
TA20503A
単位 図名 管理番号
作成 承認
尺度
型式
承認番号
CODE
作
成日
高橋
1/1
株式会社ビー・アンド・プラス
B&PLUS K.K.
2020.6.9
担当
ｍｍ
製品仕様書
1200503
RCS600-OP002C
高橋
①サーミスタ EC2F203A2-13W012
②サーミスタ側コネクタ FRS-106B(ヒーロー電機製）
③充電ユニット側コネクタ FRS-107B(ヒーロー電機製）
④延長ケーブル FR-PCVV 0.3SQ
5.3-52.1F:子端Y子端続接⑤
定固るよに)本2(ﾞｼﾈ4-3M法方付取
■製品仕様
黒
白
( 2000 )
(500)
44
【Specications】
Connection terminal：Yterminal F1. 25 － 3.5
Material：Extension cable FR-PCVV 0.3sq
Thermistor side connector：FRS-106B(By HERO Electric)
Charging unit side connector：FRS-107B(By HERO Electric)
Mounting method：Fixing with two M3-4 screws
For the normal open type, a dustproof cover
is attached.（Type code：DB-25S-DC1）
9.About included product
and optional products
