Wireless charging system 600W specication
For 12V・24V・48V battery
株式会社ビー・アンド・プラス
B&PLUS K.K.
単位
ｍｍ
図名
作成
担当
型式
尺度
CODE
承認
製品仕様書
作成日
■製品仕様
承認番号
管理番号
材質
取付方法
接続ｺﾈｸﾀ
ｺﾈｸﾀによる固定
2/3
保上
保上
ﾒｽ:JR13JK-5S
ｹｰﾌﾞﾙ:RBT-VUCTF-SW 4X0.3SQK
1191115～1191116
品目CD 製品 型式 L(mm)
1191115
1191116
RCS600AH-SIR-015
RCS600AH-SIR-025
1500
ｵｽ:JR13PK-5P
2500
TA19B10B
製品型式の末尾によってケーブル長が異なる
ユニット側ヘッド側
2019.12.05
■RCS600AH-SIR-0□□
RCS600AH-SIR-0□□
株式会社ビー・アンド・プラス
B&PLUS K.K.
単位
ｍｍ
図名
作成
担当
型式
尺度
CODE
承認
製品仕様書
作成日
■製品仕様
承認番号
管理番号
接続ｺﾈｸﾀ
2/3
保上
保上
製品型式の末尾によってケーブル長が異なる。
品目CD 製品 型式 L(mm)
1500
1191118
1191117
1191119
1191120
RCS600AH-PWR-015
RCS600AH-PWR-025
1500
2500
2500RCS600AH-PWN-025
RCS600AH-PWN-015
1191117～1191120
取付方法 ｺﾈｸﾀによる固定
ｹｰﾌﾞﾙ材質
ｵｽ:D/MS3106B14S-7P
ﾒｽ:D/MS3101A14S-7S
標準:KVU 2.5X3C
ﾛﾎﾞｯﾄ:NAFUR-14-3
TA19B12B
PWR：ロボットケーブル
※PWN：標準ケーブル
ヘッド側
ユニット側
2019.12.05
■RCS600AH-PW□-0□□
RCS600AH-PW□-0□□

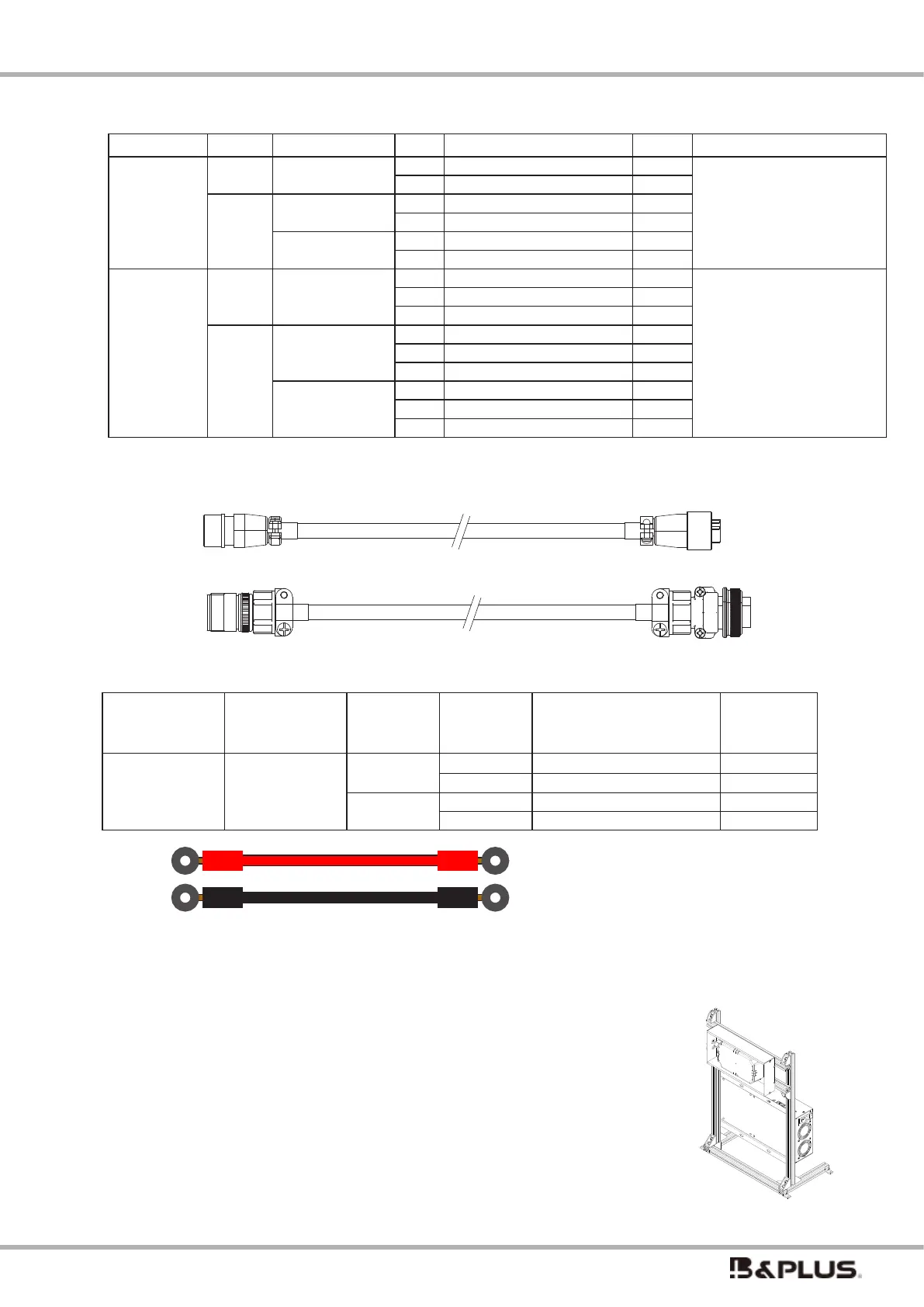

When purchasing only the extension cable as an option, the ferrite clamp is not included.
Please use the ferrite clamp that comes with the head.
Product Applicable Cable type Lengh Type code p.26
Extension cable
for active head
Signal Robot cable 1.5 ｍ RCS600AH-SIR015 ① The maximum length of the
cable should not exceed 5.5m
when using the optional cable.
Extending the cable of a long-
distance head may cause
premature switching of CC ⇒ CV.
2.5 ｍ RCS600AH-SIR025 ①
Power Standard cable 1.5m RCS600AH-PWN-015 ②
2.5m RCS600AH-PWN-025 ②
Robot cable 1.5m RCS600AH-PWR-015 ②
2.5m RCS600AH-PWR-025 ②
Extension cable
for passive
head
Signal Robot cable 1.5m RCS600CH-SIR-015 ③ The maximum length of the
cable should not exceed 5.0m
when using the optional cable.
Extending the cable of a long-
distance head may cause
premature switching of CC ⇒ CV.
2.5m RCS600CH-SIR-025 ③
3.5m RCS600CH-SIR-035 ③
Power Standard cable 1.5m RCS600CH-PWN-015 ④
2.5m RCS600CH-PWN-025 ④
3.5m RCS600CH-PWN-035 ④
Robot cable 1.5m RCS600CH-PWR-015 ④
2.5m RCS600CH-PWR-025 ④
3.5m RCS600CH-PWR-035 ④
It is a connector on both ends, a 3-pole connector for power and a 5-pole connector for signals.
【For signal】
【For power】
Head side Unit side
Head side Unit side
◆ Battery connection cable
◆ Aluminum frame stand (model: RCS-STAND01)
Bracket (stand) for mounting RCS600-AC and RCS600-AH.
An instruction manual is available separately. (Document number: T320401)
◆ Power cable (Model: AYCS-212 BK)
This is an AC power cable that connects to the RCS600-AC. (Refer to P.18-20 connection diagram)
348
388
305（高さストローク幅）
132.5（最下点）437.50（最上点）
520
200
（236）
120（前後ストローク幅）
電源ユニット
給電ヘッド(RCS600-AH)
378
186（調節可）
4x%%c5.5
Product Unit Battery
side size
Lengh Type code See the
chart on
P.26
Charging cable
for battery
connection
Charging unit For M6
terminal
1m RCS-CBL-M6-01 ⑤
2m RCS-CBL-M6-02 ⑤
For M8
terminal
1m RCS-CBL-M8-01 ⑤
2m RCS-CBL-M8-02 ⑤
Battery connection cable
Installation image diagram
