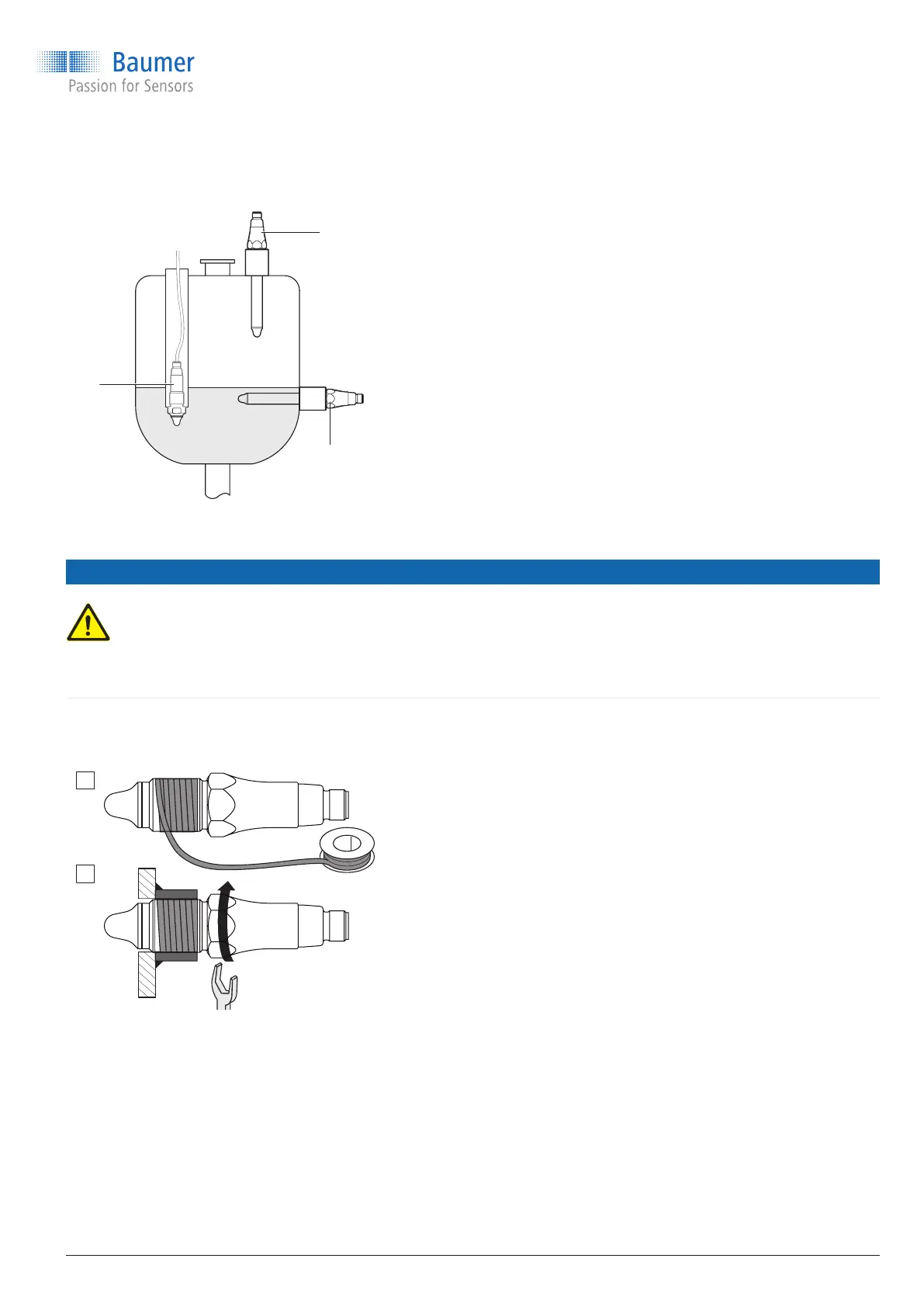

Abb. 4. Einbau verlängerter Sensoren
1 Grenzstand: Einbau mit Rohr (Version 5)
2 Überfüllsicherung (Version K, L)
3 Pastöse oder pulverförmige Medien
Grenzstand (Version K, L)
Eintauchlänge:
Version K: 82 mm (x)
Version L: 15…228 mm (verschiebbar)
Mit der verschiebbaren Version L kann eine
Tankisolierung überbrückt werden.
Bei pastösen oder pulverförmigen Medien wird
der Sensor durch eine grössere Eintauchtiefe
unempndlicher gegen Anbackungen.
5.1 Montage bei Industrieanwendungen
GEFAHR
Verletzungsgefahr durch gefährliches Medium
f
Bei gefährlichen Medien (z. B. Säuren, Laugen) Schutzausrüstung tragen.
f
Behälter und Rohrleitungen vor der Montage leeren.
PTFE
2
LBFS mit folgenden Prozessanschlüssen:
G 1/2 A ISO 228-1 BSC (BCID G07)
G 3/4 A ISO 228-1 (BCID G10)
G 1 A ISO 228-1 (BCID G11)
1/2-14 NPT (BCID N02)
3/4-14 NPT (BCID N03)
9 Behälter und Rohrleitungen sind medienfrei.
f
Gewinde am Sensor mit Teonband (PTFE)
abdichten.
f
Sensor einschrauben.
Anzugsmoment G xx A: 30 Nm max.
Anzugsmoment xx-14 NPT: 20 Nm max.
www.baumer.com
19 / 48
Füllstandsmessung
CleverLevel
®
LBFS
Grenzstandsdetektion
Betriebsanleitung
