Baumer CleverLevel LBFS Series - Branchement Électrique; Branchement Électrique Dans des Zones À Risques Dexplosion; Mesure de Niveau

Mesure de niveau
CleverLevel
®
LBFS
Détection de niveau de point
Manuel de mise en service

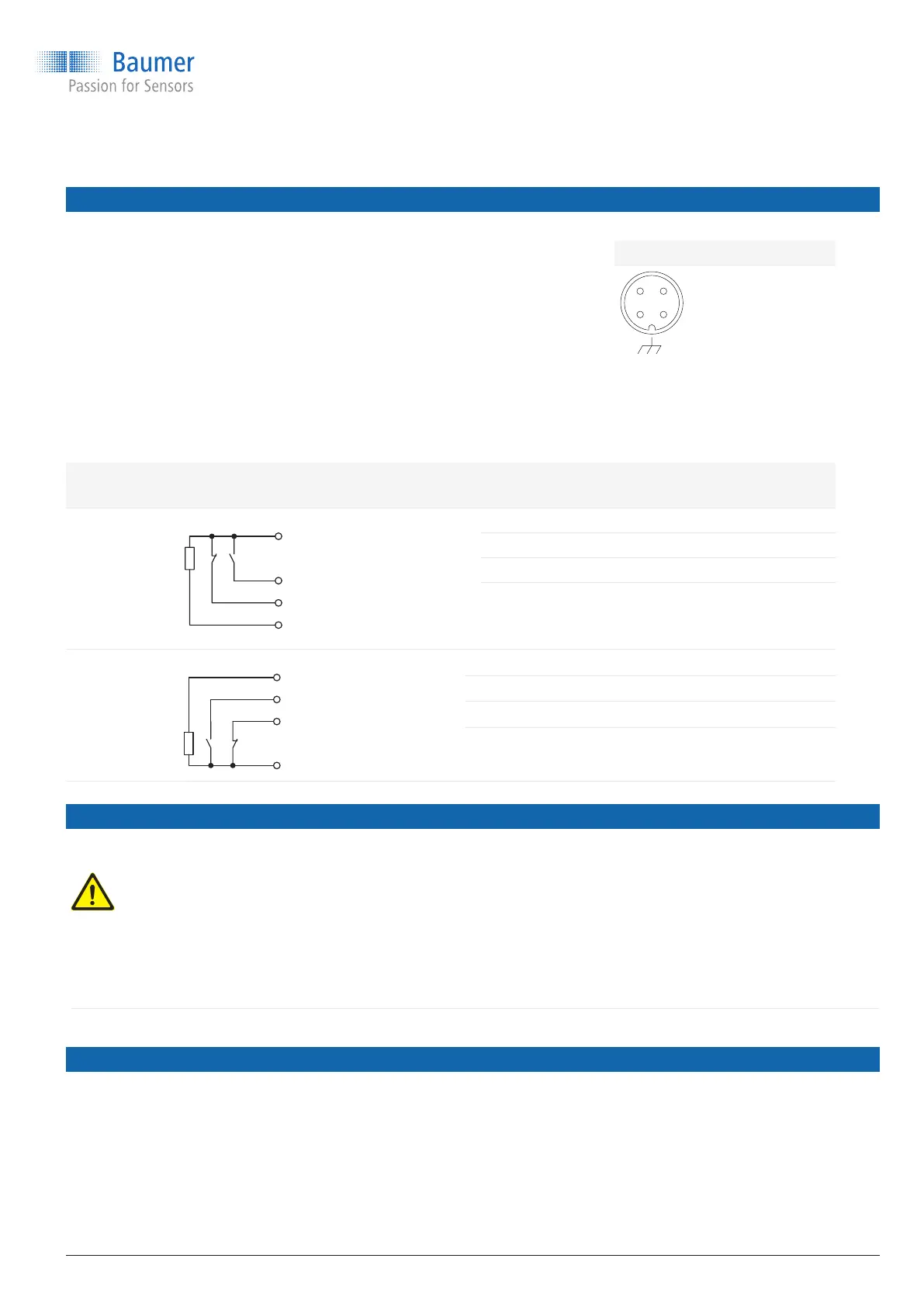

7. Branchement électrique
9 La tension de service 12 V à 30 V DC est
disponible.
f
Couper la tension de service.
f
Raccorder le capteur en fonction de l’affectation
des broches.
Affectation des broches
1
2
43
Mise à la terre du châssis
disponible uniquement en
cas de raccordement en-
chable en acier inoxydable
Type de
sortie
Circuit équivalent Fonction-
nement
M12-A
4 broches
Sortie de
câble
PNP
SW1 (NC)
GND(0V)
+Vs
SW1 (NO)
+ Vs 1 marron
SW1 (NO) 4 noir
SW1 (NC) 2 blanc
GND (0 V) 3 bleu
NPN
SW1 (NC)
GND(0V)
+Vs
SW1 (NO)
+ Vs 1 marron
SW1 (NO) 4 noir
SW1 (NC) 2 blanc
GND (0 V) 3 bleu
8. Branchement électrique dans des zones à risques d’explosion
En fonction de la version, le LBFS dispose d’homologations pour la plupart des zones à risques d’explosion.
DANGER
Danger de mort en raison d’un capteur mal raccordé
f
Dans les atmosphères de gaz explosifs de la zone 0 ou 1, utiliser la barrière d’isolation de
Baumer ou une barrière Zéner.
f
Dans les atmosphères de poussières explosives, utiliser des câbles isolés avec indice IP67.
f
Faire effectuer l’installation uniquement par un personnel formé à la protection contre les
explosions.
8.1 Atmosphère de gaz explosifs Zone 0 et 1
Le LBFS peut être utilisé dans des zones à risques d’explosion de la zone 0 ou 1. Les capteurs PNP
peuvent utiliser la barrière d’isolation Baumer facile à installer. Les capteurs NPN doivent utiliser la barrière
Zéner.
Homologation pour LBFS-1xxxx.x : ATEX II 1G Ex ia IIC T4/T5
Homologation pour LBFS-4xxxx.x : ATEX II 1G Ex ia IIC T4/T5 et ATEX II 1D Ex ta IIIC T100 °C Da
www.baumer.com
37 / 48
