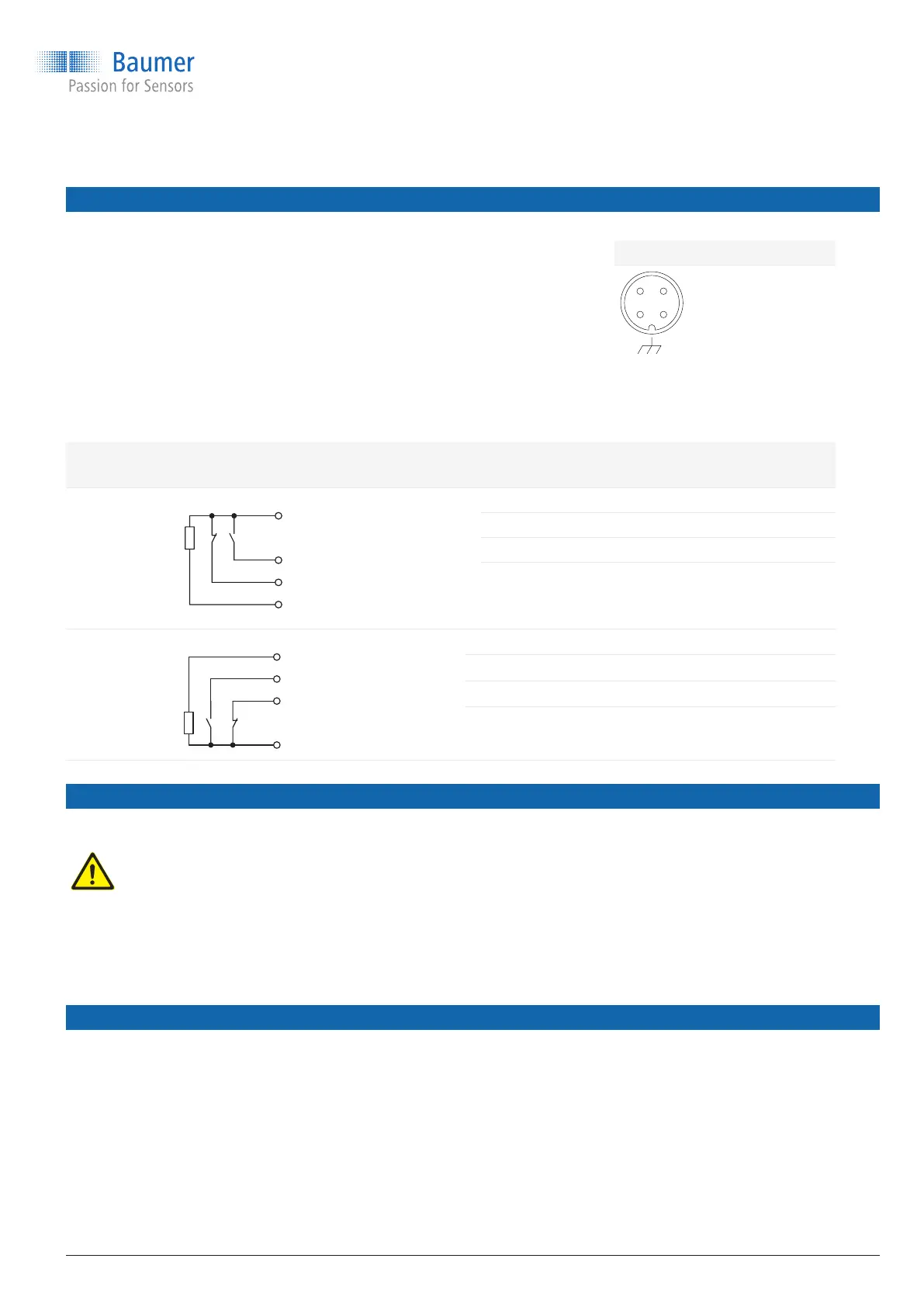

7. Elektrischer Anschluss
9 Betriebsspannung 12 V bis 30 V DC ist
bereitgestellt.
f
Betriebsspannung ausschalten.
f
Sensor laut Pin-Belegung anschliessen.
Anschlussbelegung
1
2
Gehäusemasse nur bei
Steckverbindung in Edel-
stahl verfügbar
Ausgabe-
art
Ersatzschaltbild Funktion M12-A
4 Pin
Kabelabgang
PNP
SW1 (NC)
GND(0V)
+Vs
SW1 (NO)
+ Vs 1 braun
SW1 (NO) 4 schwarz
SW1 (NC) 2 weiss
GND (0 V) 3 blau
NPN
SW1 (NC)
GND(0V)
+Vs
SW1 (NO)
+ Vs 1 braun
SW1 (NO) 4 schwarz
SW1 (NC) 2 weiss
GND (0 V) 3 blau
8. Elektrischer Anschluss in explosionsgefährdeten Bereichen
Abhängig von der Variante hat der LBFS Zulassungen für die meisten explosionsgefährdeten Bereiche.
GEFAHR
Lebensgefahr durch falsch angeschlossenen Sensor
f
In explosiven Gasatmosphären der Zone 0 oder 1 die Isolationsbarriere von Baumer oder eine
Zener-Barriere verwenden.
f
In explosiven Staubatmoshären isolierte Kabel mit IP67 verwenden.
f
Installation nur durch Personal durchführen lassen, das im Explosionsschutz ausgebildet ist.
8.1 Explosive Gasatmosphäre Zone 0 und 1
Der LBFS kann in explosionsgefährdeten Bereichen der Zone 0 oder der Zone 1 verwendet werden.
Sensoren mit PNP können die leicht zu installierende Isolationsbarriere von Baumer nutzen. Senoren mit
NPN müssen die Zener-Barriere verwenden.
Zulassung für LBFS-1xxxx.x: ATEX II 1G Ex ia IIC T4/T5
Zulassung für LBFS-4xxxx.x: ATEX II 1G Ex ia IIC T4/T5 und ATEX II 1D Ex ta IIIC T100 °C Da
www.baumer.com
23 / 48
Füllstandsmessung
CleverLevel
®
LBFS
Grenzstandsdetektion
Betriebsanleitung
