Mesure de niveau
CleverLevel
®
LBFS
Détection de niveau de point
Manuel de mise en service
LBFS-1xxx1.x (PNP):
f
Raccorder avec la barrière d’isolation PROFSI3-
B25100-ALG-LS.
LBFS-1xxx2.x (NPN):
f
Raccorder avec la barrière Zéner.
LBFS-4xxxx.x et autres atmosphères de
poussières :
f
Utiliser des câbles isolés avec indice IP67.
f
Fixer les câbles dotés d’une décharge de
traction extérieure à une distance de 5
centimètres du capteur.

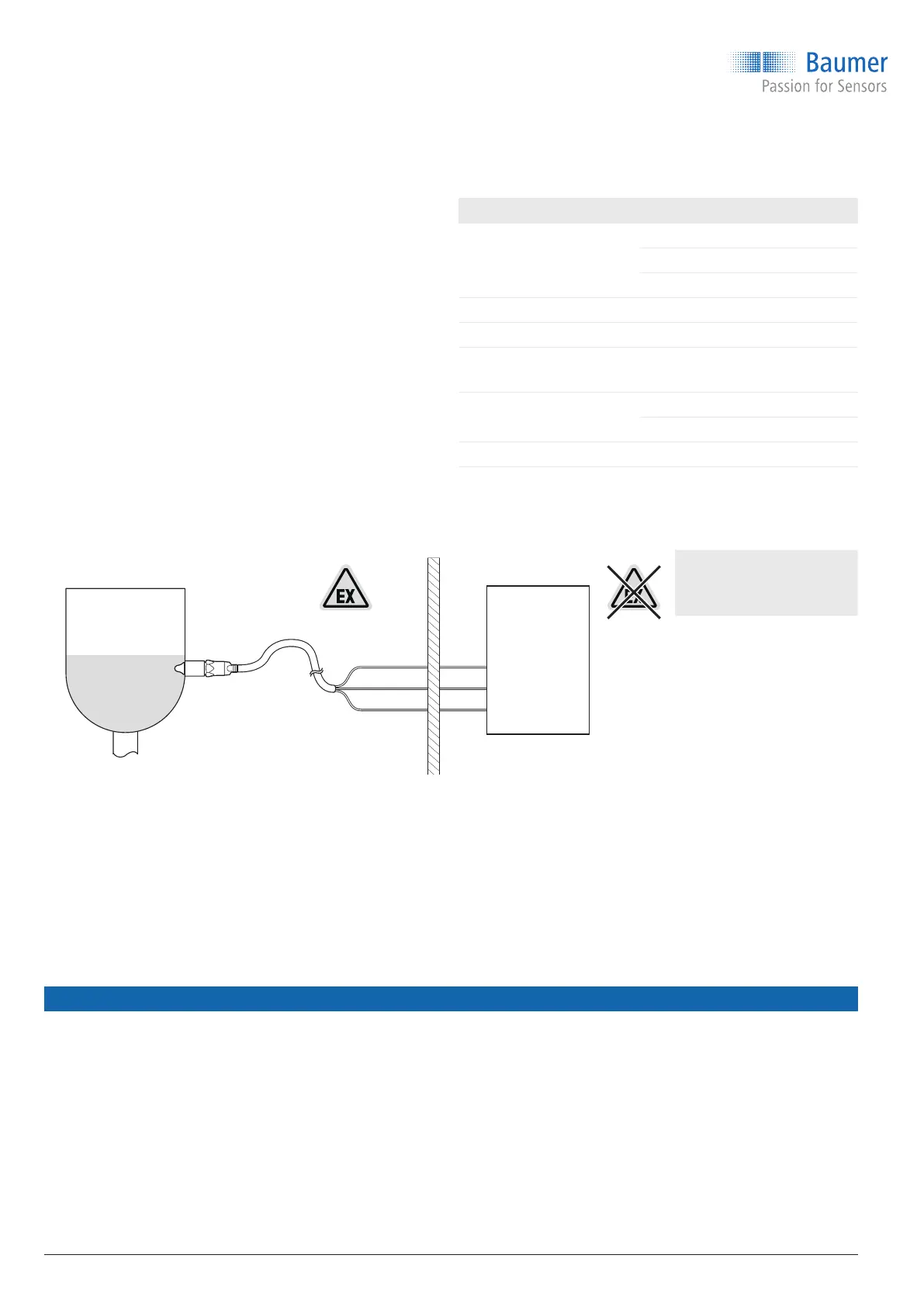

Tous les LBS en zone 0 et 1 :
f
Respecter les températures, les valeurs de
raccordement et le schéma de raccordement
suivants.
ATEX II 1 G Ex ia IIC T4/T5
Valeurs maximales
pour la sélection de la
barrière
Ui: 30 V DC
Ii: 100 mA
Pi: 0,75 W
Capacité interne Ci: 43 nF
1)
Inductivité interne Li: 10 µH
2)
Catégorie de tempé-
rature
Version standard T4: –40 < Tamb < 85 °C
T5: –40 < Tamb < 74 °C
Version câblée T5: –25 < Tamb < 70 °C
1
3
4/2
+
-
NO/NC
Fonction-
nement
M12-A
4 bro-
ches
+ Vs 1
GND (0V) 3
NO/NC 4/2
Sortie PNP : PROFSI3-B25100-ALG-LS
Sortie NPN : Barrière Zéner
1)
Pour la version câblée LBFS-x2xxx.x, ajouter 0,17 nF/mètre de Ci pour les longueurs de câbles
supérieures à 5,0 mètres. Pour la version suspendue LBFS-xx52xx.x, ajouter 0,20 nF/mètre de Ci
pour les longueurs de câbles supérieures à 1,5 mètre.
2)
Pour la version câblée LBFS-x2xxx.x, ajouter 0,27 μH/mètre de Li pour les longueurs de câbles
supérieures à 5,0 mètres. Pour la version suspendue LBFS-xx52xx.x, ajouter 1,13 μH/mètre de Li
pour les longueurs de câbles supérieures à 1,5 mètre.
8.2 Atmosphère de poussière explosive Zone 20, 21 et 22
Le LBFS peut être utilisé dans des zones à risques d’explosion de la zone 20, 21 ou 22.
Homologation pour LBFS-2xxxx.x : ATEX II 1D Ex ta IIIC T100 °C Da
38 / 48
