Mesure de niveau
CleverLevel
®
LBFS
Détection de niveau de point
Manuel de mise en service

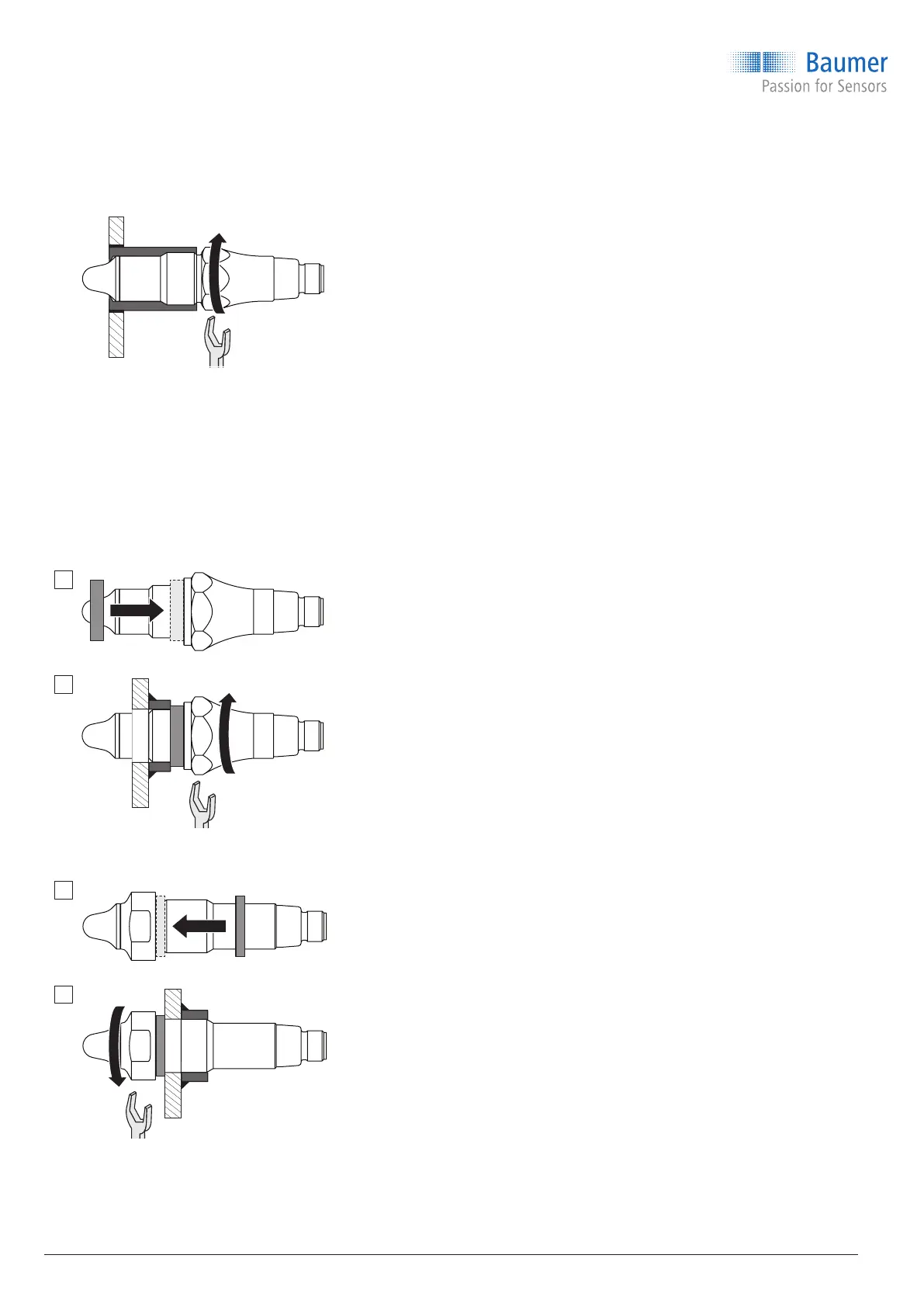

LBFS avec les raccords process suivants :

G 1/2 A ISO 228-1 BSC (BCID G07) avec
manchon à souder industriel pour une utilisation
universelle Ø 30 x 26 (ZPW1-711, ZPW1-721)

G 1/2 A hygiénique (BCID A03) avec manchon à
souder ou adaptateur Baumer
Avec ces raccords process, pas d’étanchéication
avec du ruban Téon (PTFE) ou de l’élastomère.
9 Le récipient et les tuyauteries sont vides de
médias.
9 L’adaptateur ou le manchon à souder est monté
sans espace mort.
f
Visser le capteur.
Couple de serrage : 15…20 Nm
1
2
LBFS avec les raccords process suivants :

G 1/2 A DIN 3852-E (BCID G51)
9 Le récipient et les tuyauteries sont vides de
médias.
f
Enler la bague d’étanchéité.
f
Visser le capteur.
Couple de serrage : 15…20 Nm
1
2
LBFS avec les raccords process suivants :

G 1/2 A ISO 228-1 pour le montage intérieur
(BCID T10)
9 Le récipient et les tuyauteries sont vides de
médias.
f
Enler la bague d’étanchéité.
f
Visser le capteur.
Couple de serrage : 15…20 Nm
