ISTRUZIONI DESTINATE ALL’INSTALLATORE
IMPORTANTE: il condotto singolo per scarico combusti deve essere opportunamente coibentato, nei punti dove lo
stesso viene in contatto con le pareti dell’abitazione, con un adeguato isolamento (esempio materassino in lana di vetro).
Per istruzioni più dettagliate sulle modalità di montaggio degli accessori vedere le notizie tecniche che accompagnano gli
accessori stessi.
17. ALLACCIAMENTO ELETTRICO
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente colle ga to ad un efcace
impianto di messa a terra, e se guito come previsto dalle vigenti Norme di sicu rezza sugli impianti (DM 22 gennaio 2008,
n.37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre li in
dotazione rispettando la polarità LINEA - NEUTRO.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F” 3x0,75 mm
2
con diametro massimo di 8 mm.
…Accesso alla morsettiera di alimentazione
• togliere tensione alla caldaia mediante l’interruttore bipolare;
• svitare le due viti di ssaggio del pannello comandi alla caldaia;
• ruotare il pannello comandi;
• togliere il coperchio ed ac cedere alla zona collegamenti elettrici (gura 9).
Il fusibile, del tipo rapido da 2A, è incorporato nel la morsettiera di alimentazione (estrarre il por ta fu sibile colore nero per
il controllo e/o la sostituzione).
IMPORTANTE: rispettare la polarità in alimentazione L (LINEA) - N (NEUTRO).
(L) = Linea (marrone)
(N) = Neutro (celeste)
= Terra (giallo-verde)
(1) (2) = Contatto per termostato ambiente
18. COLLEGAMENTO DEL TERMOSTATO AMBIENTE
(Vedere DPR 26 Agosto 1993 n° 412)
• accedere alla morsettiera di alimentazione (gura 9) come descritto al capitolo precedente;
• togliere il ponticello presente sui morsetti (1) e (2);
• introdurre il cavo a due li attraverso il passacavo e collegarlo a questi due morsetti.

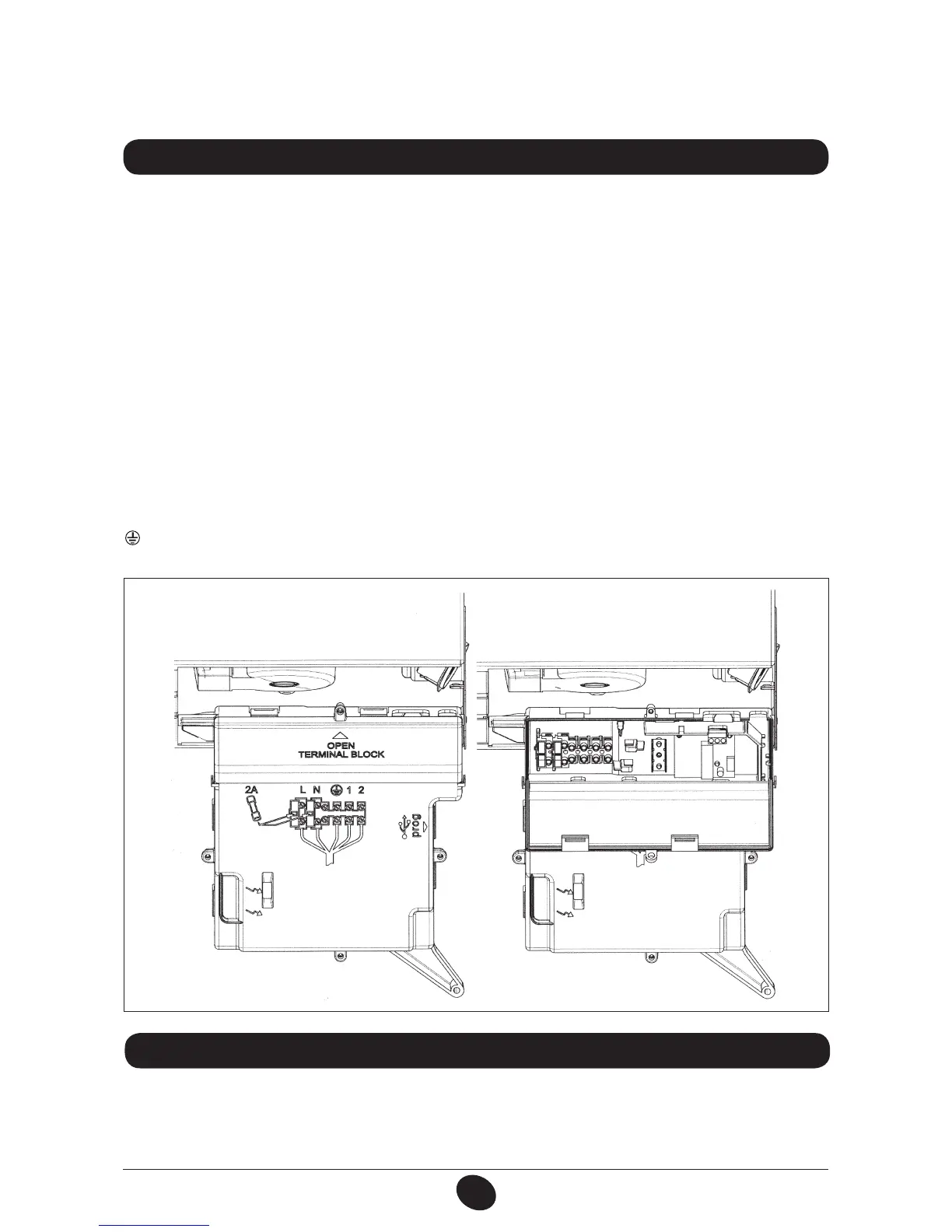

Figura 9
