71.07144.01 - SK
POKYNY PRE INŠTALATÉROV

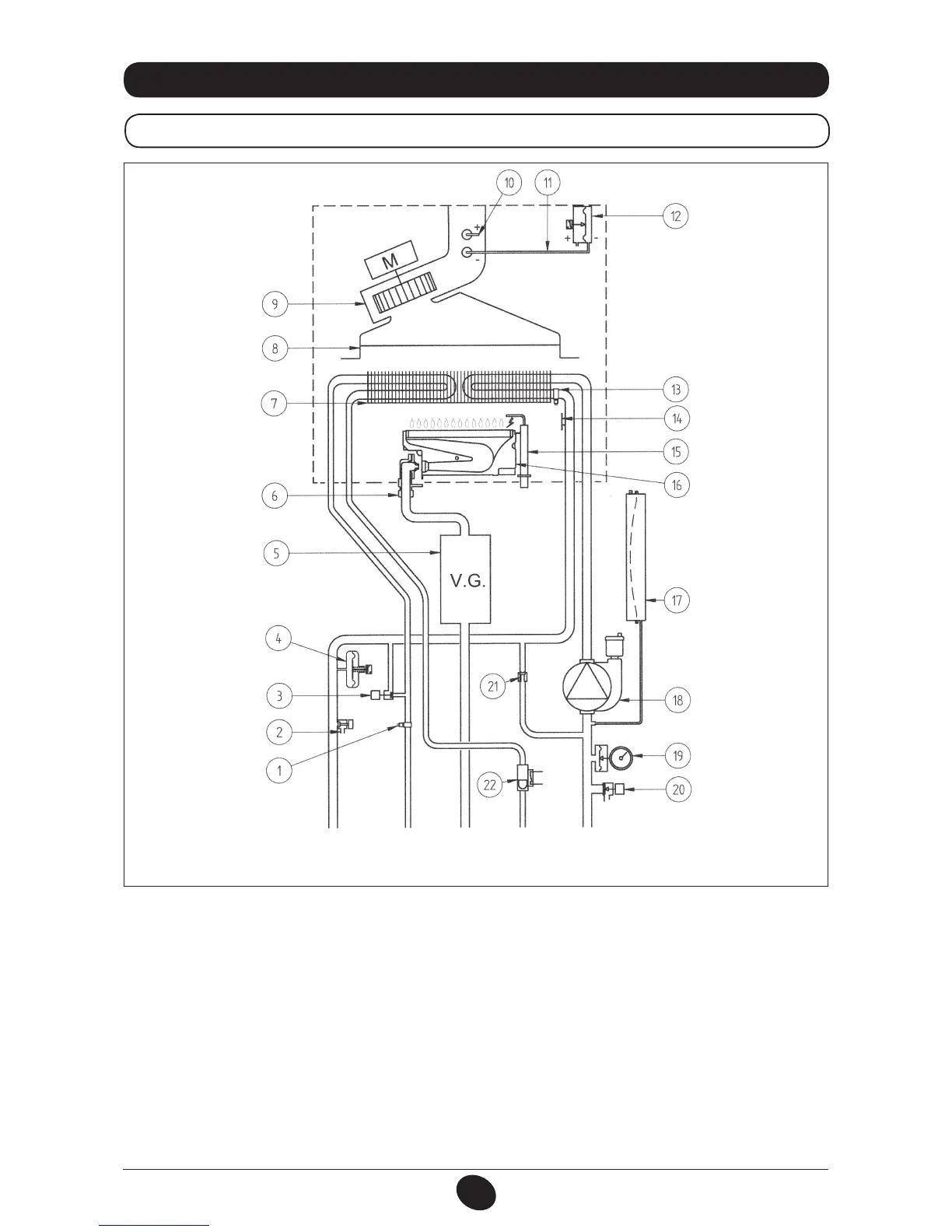

29. FUNKČNÁ SCHÉMA OKRUHOV
24 F
Obrázok 17
Výstup do
kúrenia
Výstup
TÚV
Plyn Vstup
TÚV
Spiatočka
kúrenia
CG_2110 / 0902_0607
Legenda:
1 Sonda NTC TÚV
2 Vypúšťací kohút kotla
3 Napúšťací kohút kotla
4 Hydraulický spínač tlaku
5 Plynová armatúra
6 Plynová rampa s dýzami
7 Primárny výmenník
8 Zberač spalín
9 Ventilátor
10 Meracie hrdlo pretlaku
11 Meracie hrdlo podtlaku
12 Manostat
13 Sonda NTC kúrenia
14 Bezpečnostný termostat
15 Zapaľovacia /kontrolná elektróda
16 Horák
17 Expanzná nádoba
18 Čerpadlo so separátorom vzduchu
19 Manometer
20 Poistný ventil
21 Automatický by-pass
22 Čidlo prednosti TÚV
