71.07144.01 - CS (CZ
POKYNY PRO INSTALATÉRY

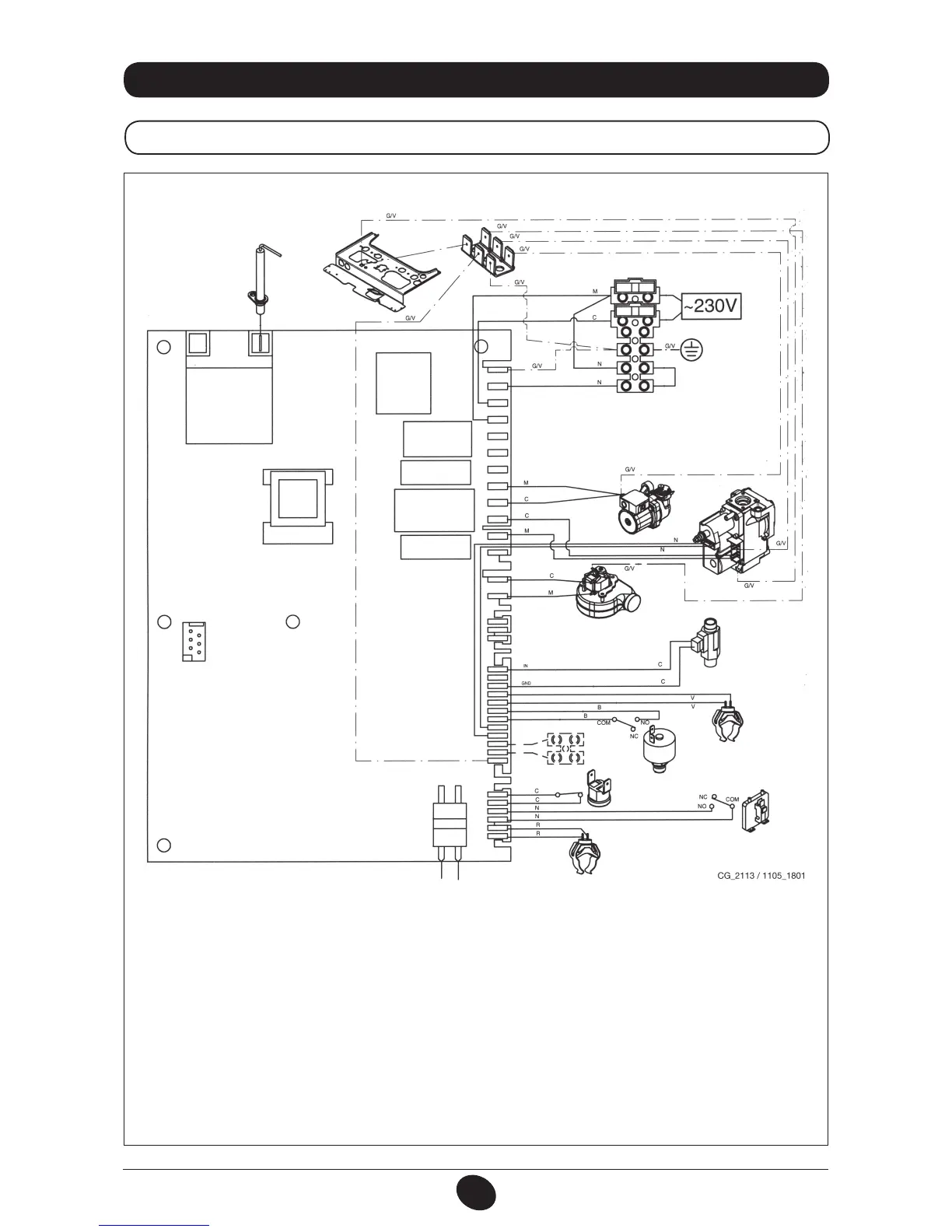

30. SCHÉMA PŘIPOJENÍ KONEKTORŮ
24 F
Barva drátků
C = Světle modrá
M = Hnědá
N = Černá
R = Červená
G/V = Žluto/Zelená
B = Bílá
V= Zelená
ZAPALOVACÍ/KONTROLNÍ
ELEKTRODA
PROST.TERMOST./DÁLKOVÉ
OVL
TERMOSTAT
ČERPADLO
VENTILÁTOR
ČIDLO
PŘEDNOSTI TUV
SONDA
NTC TUV
VNĚJŠÍ
SONDA
TLAKOVÝ
SPÍNAČ
BEZPEČNOSTNÍ
TERMOSTAT
MANOSTAT
SONDA NTC
TOPENÍ
