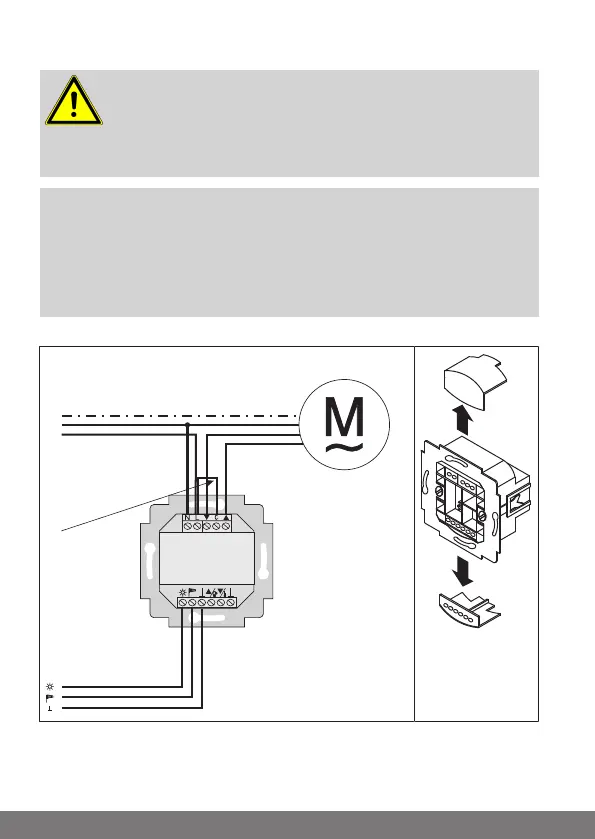

Branchement comme appareil de commande de moteur
Prudence
•
Risque de blessure pouvant être provoqué par des dé-
charges électriques.
•
Branchement à faire réaliser uniquement par un électri-
cien agréé!
Attention
•
Si plus d’un moteur est commandé par l’appareil, les mo-
teurs doivent être découplés via des commandes à relais.
Ce découplage n’est pas nécessaire pour les moteurs Be-
cker avec fin de course électronique.
•
Respectez le courant de commutation de l’appareil.
1. Branchez le bloc d’alimentation comme suit:
Moteur tubulaire
CENTRAL
Pont
L
N
PE
vert-jaune
bleu
noir/marron
marron/noir
Capteur
SWC62
2. Replacez les couvercles de protection sur le bloc d’alimentation.
3. Fixez le bloc d’alimentation dans la boîte.
4. Positionnez l’organe de commande dans le châssis et enfichez-le dans le
bloc d’alimentation.
68-fr
